模板印刷是 SMT（表面贴装技术）组装的关键步骤，在确保 PCB（印刷电路板）组装的质量和可靠性方面发挥着关键作用。如果您想了解模板印刷的工作原理以及它在制造过程中的重要性，那么您来对地方了。本指南深入探讨了钢网印刷的基本要素、它在 SMT 组装中的重要性以及实现精确焊膏应用的最佳实践。无论您是工程师、制造商，还是只是对 PCB 组装感到好奇，本博客都将为您提供可作的见解和详细信息。

什么是 SMT 组装中的模板印刷？

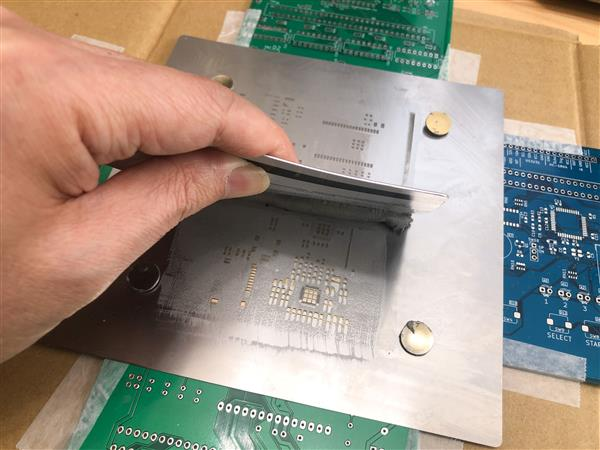

模板印刷是使用专门设计的模板将焊膏涂在 PCB 上的过程。此步骤是 SMT 组装的基础，其中电子元件被安装到电路板上。模板通常由不锈钢制成，具有与 PCB 上的焊盘对齐的精确开口。焊膏是微小焊料颗粒和助焊剂的混合物，使用刮刀涂抹在模板上，仅将焊膏沉积在元件连接所需的位置。

这个过程至关重要，因为它直接影响焊点的质量。不良的模板印刷会导致焊料不足、桥接或错位等问题，从而导致最终产品出现故障。通过掌握模板印刷，制造商可以确保一致和可靠的 PCB 组装，从而减少缺陷并提高效率。

为什么模板印刷在 PCB 组装中很重要？

在 SMT 组装中，精度就是一切。如果作不当，模板印刷会造成很大一部分潜在缺陷。研究表明，高达 60% 的 SMT 组装故障可以追溯到焊膏应用过程中的问题。该工艺可确保将适量的焊膏沉积在放置元件的确切位置。这种精度对于在回流焊阶段创建牢固、可靠的连接至关重要。

如果没有正确的模板打印，您可能会遇到以下问题：

• 焊料不足：浆料过少会导致接头脆弱，导致组件在应力下失效。

• Excess Solder：过多的浆料会在焊盘之间形成桥梁，从而导致短路。

• 失调：不正确的焊膏放置会导致元件无法正确粘附。

通过关注模板打印质量，制造商可以最大限度地减少返工、降低成本并交付高性能电子产品。

模板印刷过程：一步一步

了解模板印刷工艺是优化 SMT 组装的关键。以下是其工作原理的详细分类：

1. 模板设计和制造

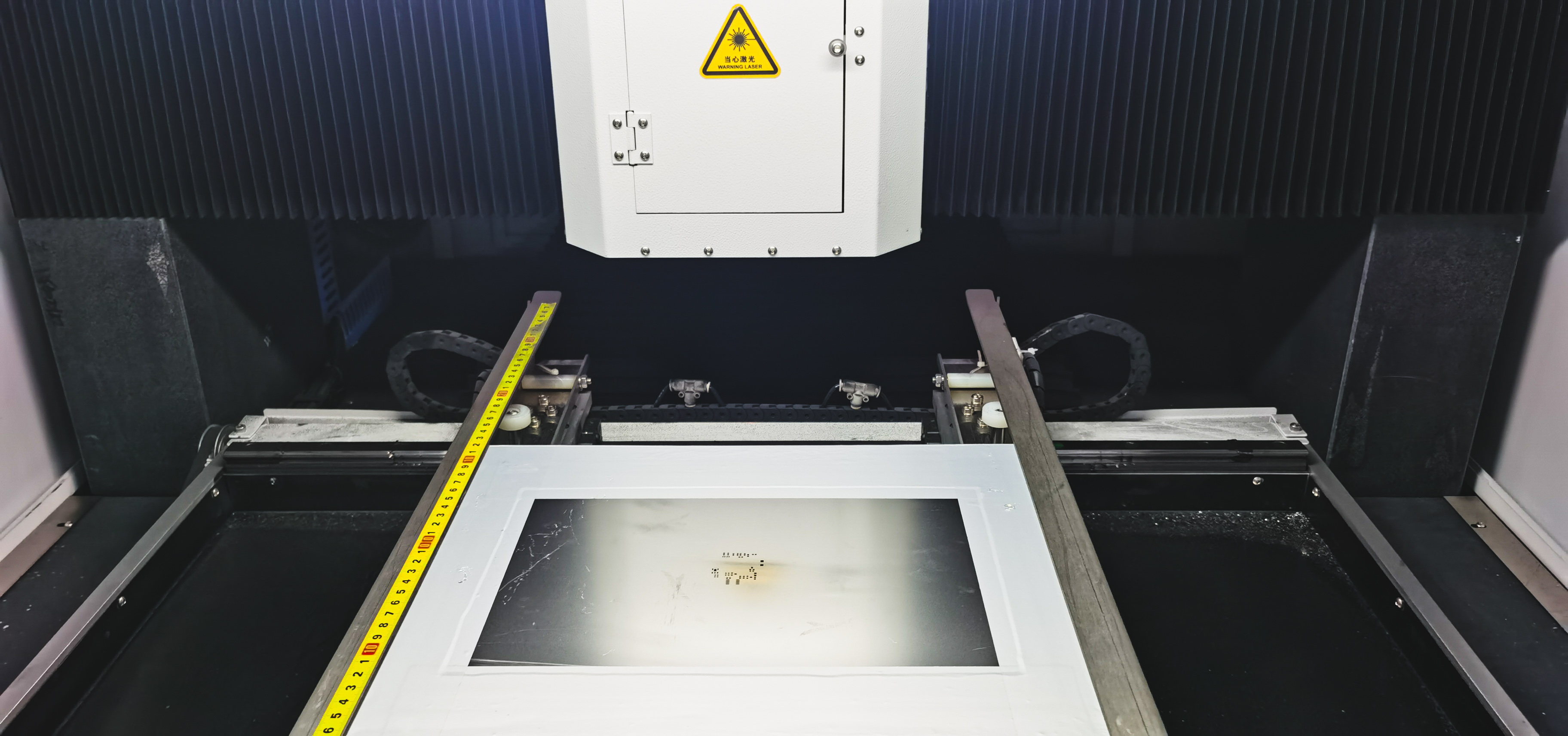

该过程从根据 PCB 布局设计模板开始。模板的开口必须与电路板上焊盘的大小和位置相匹配。现代模板通常使用激光切割或化学蚀刻技术制成，以实现高精度。模板的厚度通常在 0.1 毫米到 0.15 毫米之间，根据元件类型和焊膏要求进行选择。

2. 焊膏选择

焊膏是该工艺中的关键材料。它由悬浮在助焊剂介质中的焊料合金颗粒（通常是锡、银和铜的混合物）组成。颗粒大小，称为“类型”（例如，3 型或 4 型），会影响色浆流过模板开口的程度。对于细间距组件，首选较小的粒径，如 4 型或 5 型，以获得更高的精度。

3. 模板对齐

在现代设备中使用基准标记或自动视觉系统，将模板与 PCB 仔细对齐。完美对齐可确保焊膏准确沉积在需要的位置。即使是 0.05 毫米的错位也会导致缺陷，尤其是对于公差严格的小元件。

4. 焊膏应用

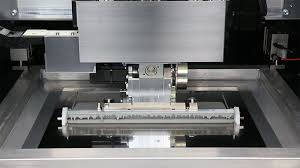

刮刀以特定角度（通常为 45 至 60 度）和压力在模板上移动，将焊膏通过开口推到 PCB 上。调整刮刀速度（通常为 20-70 mm/s）和压力（约 0.3-0.5 kg/cm）等关键参数以实现均匀沉积。

5. 钢网清洗

印刷后，必须清洁模板以去除残留的焊膏。此步骤可防止污染并确保下一个 PCB 的结果一致。自动钢网印刷机通常包括使用溶剂浸泡湿巾或干洗方法的钢网底部擦拭系统。

SMT 组装中使用的模板类型

并非所有模板都是相同的。根据应用和制造需求，PCB 组装中使用不同类型的模板。以下是最常见类型的概述：

• 激光切割钢网：这些是应用最广泛的，因为它们具有精度和光滑的孔径壁，可以更好地释放焊膏。它们非常适合焊盘尺寸小至 0.4mm 的细间距元件。

• 化学蚀刻模板：这些更便宜，但边缘更粗糙，这可能会影响糊状物的释放。它们适用于较大的组件和不太复杂的设计。

• 电铸钢网：这些器件通过电镀工艺制成，具有卓越的精度，可用于超细间距应用，例如间距为 0.3mm 或更小的元件。

• 阶梯型钢网：这些组件在不同区域具有不同的厚度，以适应具有不同焊膏体积需求的元件，从而优化混合组件的沉积。

选择正确的模板类型取决于您的 PCB 设计、组件尺寸和生产量。对于大批量制造，投资于高质量的激光切割或电铸模板通常会在一致性和减少缺陷方面获得回报。

影响钢网印刷质量的关键因素

要在模板印刷中实现一致的结果，需要仔细控制几个变量。以下是需要考虑的主要因素：

1. 模板厚度和孔径设计

模板的厚度及其孔径的大小直接影响沉积的焊膏量。常见的准则是将纵横比（孔径宽度与模板厚度）保持至少 1.5，以确保正确的色浆释放。例如，对于 0.15 毫米厚的模板，孔径宽度应至少为 0.225 毫米。

2. 刮刀参数

刮刀的角度、压力和速度会影响焊膏的涂抹均匀程度。较陡的角度（接近 60 度）更适合较厚的模板，而较浅的角度（约 45 度）适用于较薄的模板。将速度调整在 20-50 mm/s 之间有助于平衡吞吐量和精度。

3. 焊膏特性

焊膏的粘度和粒径必须与模板设计和组件要求相匹配。例如，粘度为 800-1000 kcps（千厘泊）的浆料通常是大多数 SMT 应用的理想选择，可确保其流动良好而不会堵塞孔。

4. 环境条件

制造区域的温度和湿度会影响焊膏的行为。理想情况下，印刷环境应保持在 22-25°C 和 40-60% 的相对湿度，以防止浆料变干或变得过于流动。

钢网印刷的常见挑战以及如何克服这些挑战

即使使用最好的设备和材料，模板印刷也会带来挑战。以下是一些常见问题和解决方案：

• 浆料沉积不足：这可能是由于孔堵塞或刮刀压力低造成的。定期清洁钢网和调整压力（例如，增加到 0.4 kg/cm）会有所帮助。

• Solder Bridging（焊料桥接）：过多的焊膏会导致焊盘之间产生桥接。减少模板厚度或调整孔径大小可以最大限度地降低这种风险。

• 粘贴涂抹：当模板未正确清洁或 PCB 未对齐时，就会发生这种情况。实施自动钢网底部擦拭和使用视觉对齐系统可以解决这个问题。

• 焊膏量不一致：刮刀压力不均匀或刀片磨损可能导致浆料体积的变化。定期检查和更换刮刀，并密切监控压力设置。

在 SMT 组装中优化模板印刷的最佳实践

要在模板印刷中获得最佳效果，请遵循以下经过验证的做法：

1. 定期维护：根据生产量，每 5-10 次打印后清洁模板，以防止糊状物堆积。使用适当的清洁溶剂以避免损坏模板。

2. 打印后检查：使用自动光学检测 （AOI） 系统检查焊膏沉积的体积、对准和缺陷。及早发现问题可以防止以后代价高昂的返工。

3. 控制糊状存储：将焊膏储存在 2-10°C 以保持其性能，并在使用前使其达到室温（约 1-2 小时），以避免冷凝问题。

4. 校准设备：定期校准钢网打印机，以确保刮刀压力、速度和对齐一致。即使是 0.1 毫米的偏差也会影响结果。

5. 列车运营商：确保员工接受过处理焊膏、作设备和解决常见问题的培训。熟练的作员可以显著提高过程可靠性。

模板印刷在现代制造业中的作用

随着电子产品尺寸的不断缩小，对 SMT 组装精度的要求也越来越高。钢网印刷技术已经发展到满足这些需求，例如用于更好色浆脱模的纳米涂层钢网和具有实时监控功能的自动化打印机。这些创新可帮助制造商处理小至 01005 （0.4mm x 0.2mm） 元件的复杂设计，即使在高密度 PCB 组装中也能确保高良率。

此外，模板印刷通过实现快速、可重复的焊膏应用来支持大批量生产。对于汽车、航空航天和消费电子等可靠性不容商榷的行业，掌握这一流程对于交付无缺陷产品至关重要。

掌握模板印刷以实现更好的 SMT 组装

模板印刷是 SMT 组装成功的支柱，直接影响焊点的质量和 PCB 的整体性能。通过了解流程、选择正确的材料并遵循最佳实践，制造商可以在 PCB 组装中获得一致、高质量的结果。从选择合适的钢网类型到控制环境条件，在制造过程的这一关键步骤中，每一个细节都很重要。
