工业电源组件PCB的可靠性如何应对高温与强负载挑战

一、工业电源组件 PCB 的核心可靠性设计方向

1. 基材选型：聚焦耐高温与抗老化

• 中高功率电源（500W 以上）：选用高 TG FR4 基材（TG≥180℃），玻璃化转变温度高，40℃-60℃环境下尺寸稳定性优异，热膨胀系数（CTE）≤13ppm/℃，避免高温导致线路偏移；搭配太阳无卤阻焊油墨，耐温达 260℃/10s，防止阻焊层脱落暴露线路；
• 大功率电源（1000W 以上）：采用铝基板 / 铜基板（导热系数≥2.0W/m?K），将功率器件产生的热量快速传导至散热片，降低 PCB 局部温升（比 FR4 基材低 15℃-20℃）；
• 长期运行电源（连续工作≥8000 小时）：选用耐老化基材（抗水解等级≥1 级），减少长期高温高湿环境下的基材脆化风险，延长 PCB 使用寿命至 5 年以上。

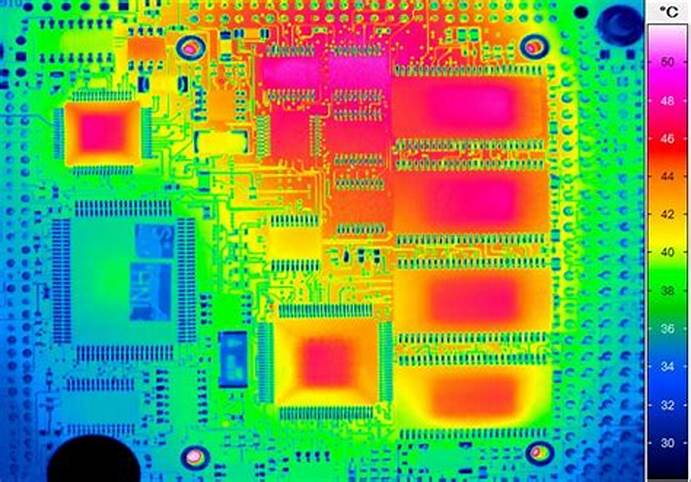

2. 工艺优化：强化电流承载与散热

• 铜厚与线宽：功率回路铜厚选用 2oz-4oz，线宽根据电流密度（建议≤2A/mm²）设计，例如 200A 电流需搭配≥10mm 宽的 2oz 铜箔线路，避免大电流下线路过热；
• 孔铜与过孔设计：电镀孔铜厚度≥25um，确保 IGBT、整流桥等器件引脚与 PCB 连接可靠，防止过孔因长期通流导致铜层氧化；采用 “密集过孔” 设计，每 10mm² 设置 1 个散热过孔，加速热量传导；
• 表面处理：采用沉金工艺（金层厚度≥2um），金层致密性好，可减少铜箔氧化，同时提升器件焊接可靠性，避免高温下焊点软化脱落。

3. 结构设计：适配强负载与抗干扰

• 多层板布局：推荐 6-12 层板结构，将高压功率回路（外层）与低压控制回路（内层）分层布局，中间设置接地屏蔽层，减少功率回路对控制信号的 EMC 干扰；
• 独立接地设计：功率地与信号地分开布局，通过单点接地连接，避免地环路干扰电压采样信号，确保电源输出电压稳定（波动≤±1%）；
• 边缘防护：PCB 边缘预留≥3mm 的绝缘边，避免安装时金属外壳与线路接触；连接器接口处增加防浪涌设计，抵御工厂电网波动对 PCB 的冲击。

二、捷配：工业电源组件 PCB 的可靠合作伙伴

1. 基材与工艺的精准匹配

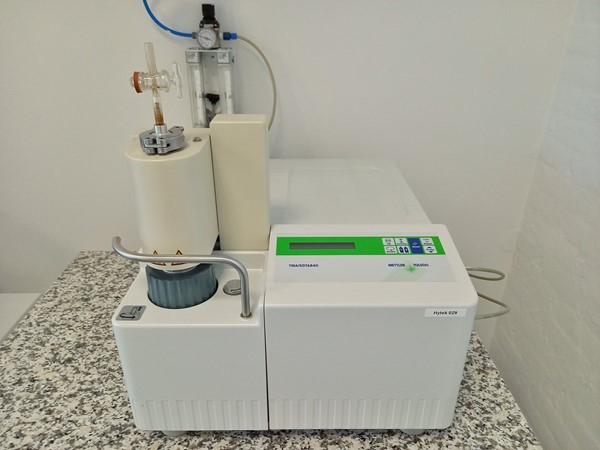

2. 全流程可靠性测试

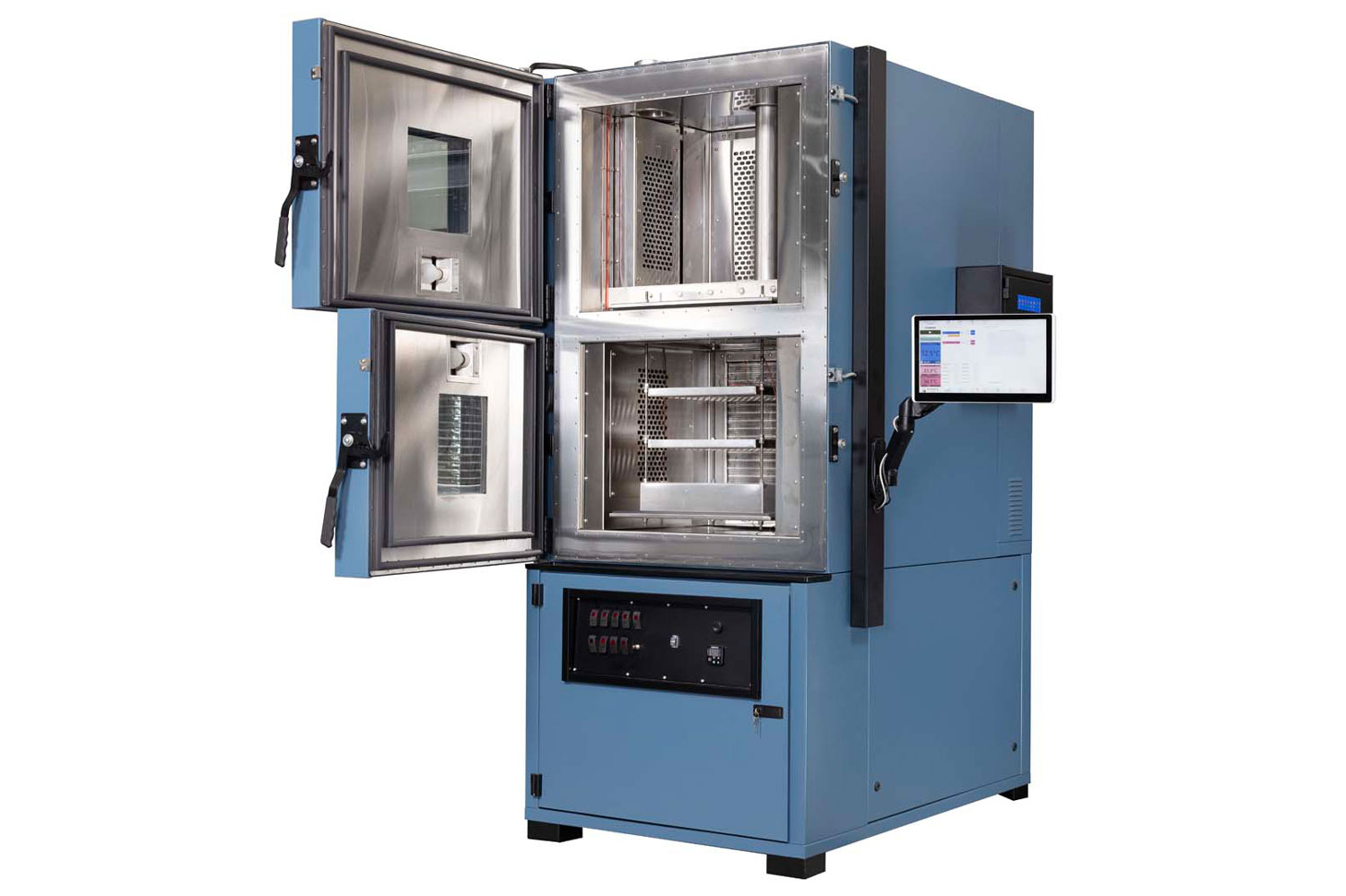

• 高温测试：在 85℃恒温箱中持续测试 1000 小时，验证 PCB 介损特性无漂移、线路无断裂；
• 电流承载测试：通入 200A 电流（持续 1 小时），检测线路温升≤40℃，无铜箔烧毁现象；
• 振动测试：模拟工厂设备振动环境（10-2000Hz，3g），测试后 PCB 电气导通率 100%，确保抗振动可靠性。

3. 适配工业生产的交付保障
