大功率储能变流器功率器件 PCB 的绝缘与功率适配工业级解决方案

一、大功率储能变流器功率器件 PCB 的核心技术要求

1. 高电压绝缘设计：保障安全运行

• 基材选型：优先选用加厚绝缘高 TG FR4 基材（板厚≥2.5mm），其击穿电压≥30kV/mm，可耐受 2000V 直流母线电压；基材添加阻燃成分，满足 UL94 V-0 阻燃等级，避免绝缘失效引发火灾；
• 绝缘间距与爬电距离：高压功率回路与低压控制回路的间距≥10mm，爬电距离≥12mm（符合 IEC 61800-5-1 标准）；PCB 边缘预留≥5mm 绝缘边，避免安装时金属外壳与线路接触；
• 绝缘涂层与测试：关键区域（如高压连接器、功率器件）喷涂工业级绝缘涂层（如 Dow Corning 3140），厚度≥100um；每片 PCB 出厂前需通过 2500V 高压耐压测试（持续 1 分钟），无击穿、漏电现象。

2. 大功率承载优化：应对高电流冲击

• 厚铜与线路设计：功率回路铜厚选用 3-4oz，线宽根据电流密度（建议≤1.5A/mm²）设计，例如 1000A 峰值电流需搭配≥660mm² 的铜箔线路（3oz 铜厚时线宽≥220mm），避免线路过热；
• 过孔与汇流设计：采用 “多过孔并联 + 汇流铜排” 工艺，过孔直径≥0.8mm，每个功率器件引脚处设置 10-15 个过孔，降低过孔接触电阻；汇流铜排直接焊接在 PCB 铜箔上，增强电流分散能力；
• 散热与温升控制：功率区域选用铜基板（导热系数≥3.0W/m?K），搭配水冷散热系统，将功率器件温升控制在 60℃以下，避免高温导致铜箔软化。

3. 长期稳定性保障：适配储能寿命

• 材料耐老化：选用耐水解高 TG FR4 基材（抗水解等级 1 级）、高可靠性阻焊油墨（耐温 260℃/10s），避免长期使用出现基材脆化、阻焊层脱落；
• 工艺与测试：内层线路采用 “全包裹式阻焊”，防止层间水汽渗透；通过 “高温高湿老化测试”（85℃/85% RH，1000 小时）与 “充放电循环测试”（10000 次循环），验证 PCB 长期稳定性；
• 冗余设计：关键功率回路采用 “双线路备份” 设计，若一条线路故障，另一条线路可临时承载电流，避免变流器停机，提升系统容错能力。

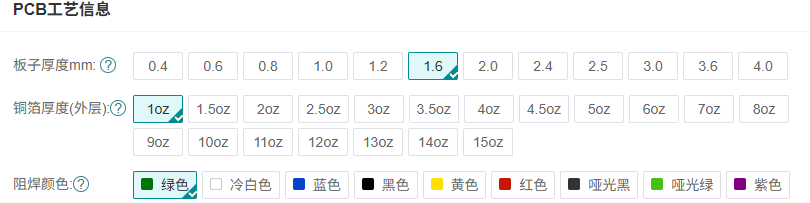

二、捷配的大功率储能变流器功率器件 PCB 解决方案

1. 高电压绝缘工艺保障

• 加厚绝缘高 TG FR4 基材（板厚 2.5-4.0mm），击穿电压测试合格率 100%；
• 维嘉 6 轴钻孔机（孔位精度 ±0.02mm）确保绝缘间距精准，芯碁 LDI 曝光机（线宽偏差≤0.01mm）避免线路偏移导致绝缘隐患；
• 每片 PCB 通过 2500V/1min 高压耐压测试、绝缘电阻测试（≥5000MΩ），确保高电压下安全运行。

2. 大功率承载能力支撑

• 支持 3-4oz 厚铜生产，通过 “多次电镀 + 高温压合” 工艺确保铜厚均匀（偏差≤±10%）；
• 汇流铜排焊接采用 “激光焊接工艺”，焊接强度≥5N，接触电阻≤10mΩ，增强电流承载；
• 配备大电流测试设备，可模拟 1000A 峰值电流测试 PCB 温升，确保热点温度≤60℃。

3. 长期稳定性与交付保障

• 基材、阻焊油墨均通过 1000 小时高温高湿老化测试，性能衰减≤5%；
• 批量生产的 PCB 随机抽取 1% 进行 10000 次充放电循环测试，验证长期可靠性；

  针对储能项目的交付需求，捷配 4 大基地可实现 500kW 级 PCS PCB 打样 3-5 天交付，1MW 级批量订单 10-15 天交付，江浙沪粤赣皖六省包邮，保障储能电站快速投运。
