工控 PCB 功率 - 信号共存布线串扰抑制指南

一、引言

二、核心技术解析：工控 PCB 功率 - 信号串扰根源

1. 电容耦合与电感耦合叠加：大功率线路（如 IGBT 驱动线，电压 600V、电流 20A）与小信号线路（如电流传感器输出线）平行布线时，会形成寄生电容（超 10pF）与寄生电感（超 10nH），导致电容耦合串扰（电压型）与电感耦合串扰（电流型）叠加。根据 IPC-2221 Clause 6.4 标准，工控 PCB 功率线与信号线的最小间距需≥线宽的 3 倍（铜厚 1oz 时），否则串扰值会超 30mV。捷配实验室数据显示，线间距不足导致的串扰占比达 60%。
2. 接地环路传导串扰：功率地与信号地未单独隔离，大功率回路电流（如 50A）在接地阻抗（0.1Ω）上产生压降（5V），通过地环路传导至小信号地，导致小信号参考电位偏移，测量误差超 15%。IPC-2221 要求功率地与信号地之间的隔离电阻≥10kΩ，接地环路面积≤10cm²，传统共地设计常难以满足。
3. 辐射耦合串扰：大功率器件（如整流桥）工作时产生的高频辐射（1MHz~100MHz），通过空间辐射耦合至小信号线路（如编码器信号线），导致信号信噪比下降（＜20dB），通信误码率超 10??。某变频器厂商数据显示，辐射耦合导致的串扰占比达 25%。

三、实操方案：捷配工控 PCB 功率 - 信号串扰抑制步骤

3.1 隔离布线：优化线间距与拓扑

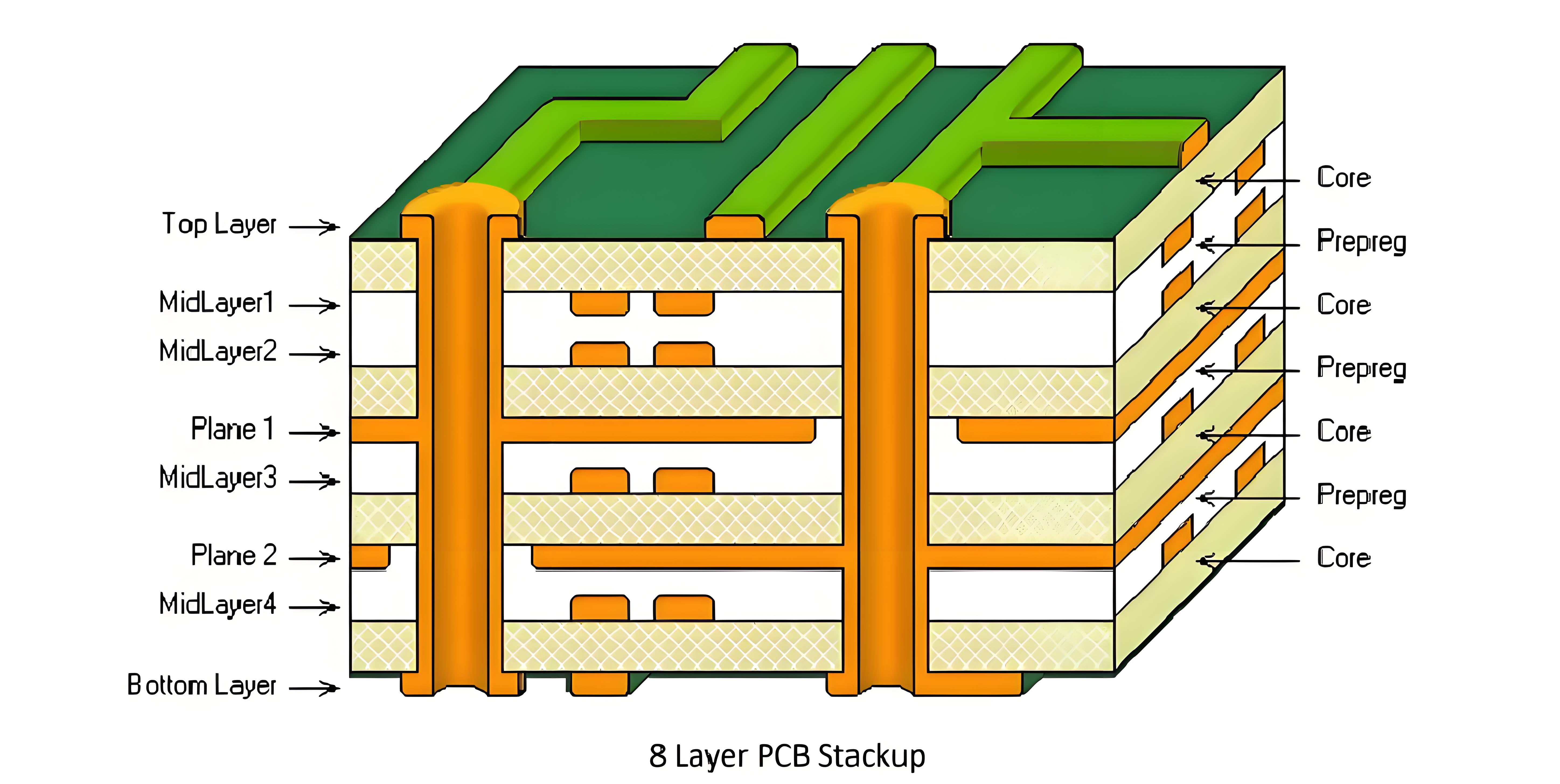

• 操作要点：① 线间距设计：根据 IPC-2221 标准，功率线（电流≥10A）与信号线（幅度≤100mV）的间距≥5 倍线宽（如功率线宽 4mm，间距≥20mm）；若空间受限，采用 “阶梯式布线”（功率线与信号线在不同层面，中间隔接地平面），垂直投影间距≥3mm；② 布线拓扑：功率线采用 “短路径设计”，长度≤50mm，避免迂回布线（减少辐射面积）；小信号线路采用 “星型拓扑”，远离功率器件（距离≥15mm），避免平行布线（平行长度≤5mm）；③ 过孔隔离：功率过孔（直径≥1.2mm）与信号过孔（直径 0.4mm）间距≥8mm，且功率过孔周围布置接地过孔（数量≥4 个），形成屏蔽环。
• 数据标准：功率 - 信号线间距合规率 100%，平行布线长度≤3mm，串扰值≤20mV（初始抑制效果）。
• 工具 / 材料：捷配 PCB 布线设计工具（内置 IPC-2221 线间距规则库）、串扰仿真软件（Cadence Allegro SI），可预计算不同布线方案的串扰值。

3.2 屏蔽层设计：阻断耦合路径

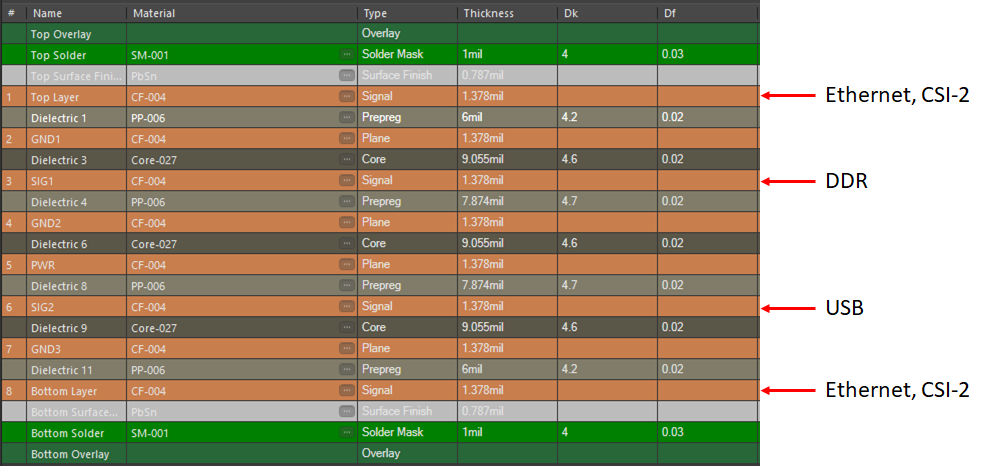

• 操作要点：① 铜箔屏蔽层：在功率线与信号线之间布置连续铜箔屏蔽层（厚度 35μm，宽度≥5mm），屏蔽层单端接地（接信号地，接地电阻≤0.5Ω），避免形成地环路；② 屏蔽过孔：屏蔽层周围每 2mm 布置一个接地过孔（直径 0.6mm），过孔连接至内层接地平面，形成 360° 屏蔽；③ 器件屏蔽：大功率器件（如 IGBT 模块）底部布置铜箔散热垫，散热垫与周围小信号器件间距≥10mm，散热垫通过接地过孔连接至功率地，减少辐射耦合。
• 数据标准：屏蔽层覆盖率 100%，接地过孔密度≥0.5 个 /mm，串扰值从 20mV 降至 10mV（二次抑制效果）。
• 工具 / 材料：捷配屏蔽层设计模板、接地电阻测试仪（精度 ±0.01Ω），确保屏蔽层接地可靠。

3.3 接地与滤波优化：抑制传导串扰

• 操作要点：① 分区接地：PCB 划分为功率区（IGBT、整流桥）与信号区（传感器、MCU），功率地与信号地采用 “单点连接”（通过 10Ω 电阻或铁氧体磁珠），接地平面之间预留 2mm 隔离带，避免地环路电流传导；② 小信号滤波：在小信号输入端（如电流传感器输出）串联 RC 滤波电路（R=2kΩ，C=22nF，选用 Murata GRM 系列电容），滤波电路靠近信号源，距离≤8mm；③ 功率线吸收：在大功率线路两端并联 RC 吸收电路（R=10Ω，C=100nF，选用 KEMET X7R 系列电容），抑制功率开关产生的尖峰电压（超 1000V），减少辐射源强度。
• 数据标准：功率地与信号地隔离电阻≥12kΩ，小信号滤波后信噪比≥40dB，串扰值最终≤8mV（达标）。
• 工具 / 材料：捷配接地系统测试设备、示波器（Tektronix MDO3024，带宽 200MHz），可实时测量串扰值与信号失真度。
