工控 PCB 高低温环境布线的热可靠性优化

一、

二、核心技术解析：工控 PCB 高低温布线失效根源

1. 铜箔热疲劳断裂：工控 PCB 上的功率布线（如 DC-DC 模块输入线，电流 10A）铜箔宽度不足（＜2mm，铜厚 1oz），导致电流密度超 6A/mm²（IPC-6012 Class 3 要求≤3A/mm²），局部温升超 40℃；高低温循环中，铜箔与基材（FR-4，CTE 16ppm/℃）热膨胀系数差异大，产生交变应力，1000 次循环后铜箔开裂率超 25%。捷配实验室数据显示，铜箔设计缺陷导致的失效占比达 45%。
2. 过孔热应力断裂：信号过孔（直径 0.4mm）与功率过孔（直径 1.0mm）未做热应力优化，如过孔无铜覆盖（仅孔壁镀铜）、过孔间距＜5mm，高低温循环中过孔金属与基材的热收缩差异导致孔壁开裂，导通电阻增大超 100mΩ（标准要求≤50mΩ）。某车载工控机厂商数据显示，过孔失效占高低温故障总数的 30%。
3. 散热路径堵塞：大功率器件（如 CPU、FPGA，功耗 15W）的散热铜箔未与 PCB 边缘散热片连接，散热路径过长（＞30mm），导致器件结温超 105℃（标准要求≤85℃）；此外，布线遮挡散热通道（如铜箔覆盖散热片安装孔），进一步加剧局部过热，加速介电层老化（Tg 值下降 15%）。

三、实操方案：捷配工控 PCB 高低温布线热可靠性步骤

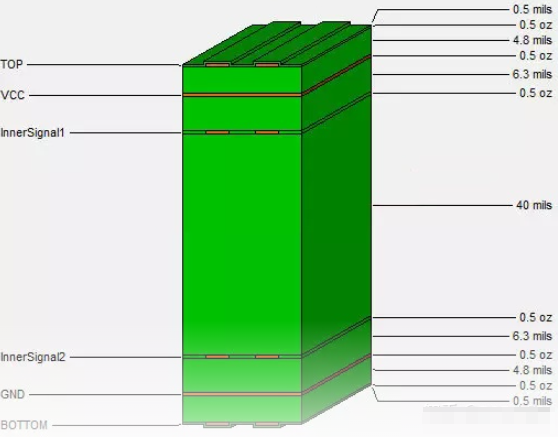

3.1 铜箔设计：优化宽度与布局

• 操作要点：① 功率铜箔计算：根据 IPC-6012 Class 3 标准，铜箔宽度 W（mm）=I（A）/（J×K），其中电流密度 J=3A/mm²（1oz 铜厚），温度系数 K=0.8（-40~85℃环境），如 10A 电流需铜箔宽度≥4.2mm（实际取 5mm）；② 铜箔布局：大功率铜箔采用 “网格状设计”（网格间距 1mm），增强散热能力（比实心铜箔散热效率提升 30%）；铜箔转角采用圆弧过渡（半径≥1mm），避免直角处应力集中；③ 铜箔连接：不同层面的功率铜箔通过 “梅花形过孔” 连接（数量≥4 个，直径 0.8mm，间距 1.5mm），降低过孔电流密度（≤2A / 孔）。
• 数据标准：铜箔电流密度≤2.5A/mm²，局部温升≤25℃，1000 次高低温循环后铜箔开裂率≤1%。
• 工具 / 材料：捷配铜箔电流密度计算工具（内置 IPC-6012 标准库）、热仿真软件（ANSYS Icepak），可预计算铜箔温升与应力分布。

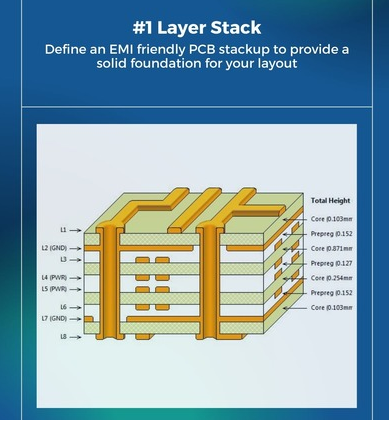

3.2 过孔与焊点强化

• 操作要点：① 过孔设计：功率过孔采用 “全铜填充过孔”（铜填充率≥95%），孔壁镀铜厚度≥25μm（标准要求≥20μm）；信号过孔周围布置 “热应力释放环”（宽度 0.5mm 的铜箔环，与过孔间距 0.2mm），减少热应力集中；② 过孔间距：功率过孔间距≥8mm，信号过孔与功率过孔间距≥10mm，避免过孔间热应力叠加；③ 焊点强化：大功率器件（如 IGBT）采用 “多点焊接”（引脚焊点数量≥6 个），焊点面积≥0.5mm²；焊接后进行 “热老化处理”（125℃/100h），提前释放焊点内部应力。
• 数据标准：过孔导通电阻≤30mΩ，1000 次高低温循环后过孔开裂率≤0.5%，焊点 IMC 层厚度稳定在 0.8~1.5μm（参考 IPC-J-STD-001 标准）。
• 工具 / 材料：捷配过孔填充工艺设备（铜填充率检测精度 ±2%）、焊点显微镜（放大 500 倍），确保过孔与焊点质量。

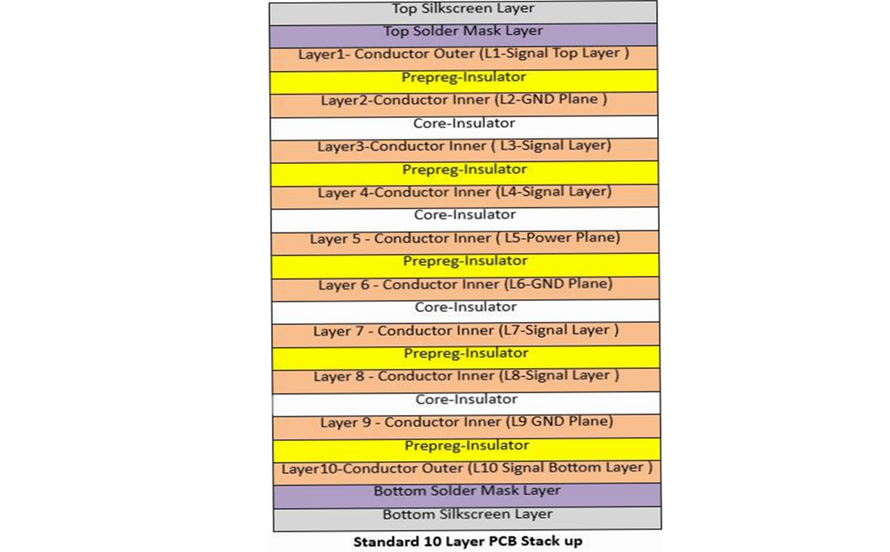

3.3 散热路径优化

• 操作要点：① 器件布局：大功率器件（功耗≥5W）靠近 PCB 边缘（距离≤15mm），直接与外部散热片（如铝制散热片，厚度 3mm）连接，散热路径长度≤20mm；② 散热铜箔：在器件下方布置 “散热盲孔阵列”（孔径 0.6mm，间距 1mm），将热量传导至内层接地平面（面积≥器件面积 3 倍）；散热铜箔宽度≥器件引脚宽度 2 倍（如器件引脚 2mm，铜箔宽 4mm）；③ 避挡设计：布线避开散热片安装孔（距离≥2mm），避免铜箔覆盖散热通道；高低温敏感器件（如 MLCC 电容）远离大功率器件（距离≥15mm），工作温度控制在 - 40~70℃。
• 数据标准：大功率器件结温≤75℃，PCB 表面温度均匀性偏差≤10℃，1000 次高低温循环后介电层 Tg 值下降≤5%。
• 工具 / 材料：捷配红外热像仪（分辨率 320×240，测温精度 ±1℃）、散热路径仿真工具，可实时监测 PCB 温度分布。

四、案例验证：某车载工控机 PCB 热可靠性优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
