智能穿戴微型 PCB 加工指南：0.1mm 线宽与良率 98.5% 实践

二、核心技术解析：穿戴微型 PCB 加工良率低根源

1. 蚀刻精度不足：微型 PCB 线宽≤0.1mm，传统酸性蚀刻工艺（蚀刻因子 2.5:1）易导致线宽过度蚀刻（偏差超 ±0.02mm），线路细腰、断线风险增加。根据 IPC-6012 Class 3 标准，0.1mm 线宽公差需≤±0.01mm，蚀刻因子≥3.5:1，传统工艺仅能达到 ±0.03mm、2.5:1，线宽超差不良率达 20%。
2. 微孔加工失效：穿戴微型 PCB 常需 0.2mm 以下微孔（如 TWS 耳机 PCB 的过孔），传统机械钻孔易出现孔壁粗糙（粗糙度 Ra＞5μm）、孔位偏移（＞0.05mm），导致孔内镀层不良（空洞率超 8%），信号传输阻抗增加（＞100mΩ）。IPC-6012 要求微孔孔壁粗糙度 Ra≤3μm，孔位偏移≤0.03mm，传统工艺不良率超 15%。
3. 拼板与定位误差：微型 PCB 尺寸小，需高密度拼板（如 1220×1020mm 基材拼 1000 + 片），传统拼板设计无定位基准，生产中易出现定位误差（＞0.05mm），导致后续贴片元件偏移（超 0.1mm），焊接不良率增加 10%。此外，拼板分离时易出现应力损伤，线路开裂率超 5%。

三、实操方案：捷配穿戴微型 PCB 精密加工步骤

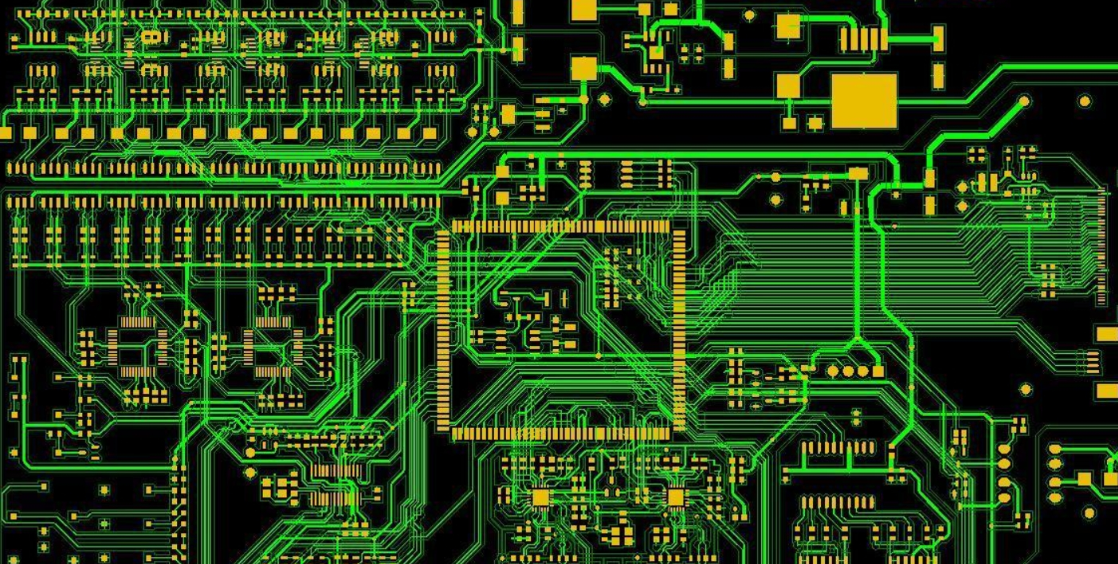

3.1 精密蚀刻工艺：控制 0.1mm 线宽

• 操作要点：① 蚀刻液优化：采用 “酸性蚀刻液 + 添加剂”（浓度 180g/L，添加剂占比 5%），增强蚀刻均匀性，蚀刻因子提升至 4:1；② 蚀刻参数管控：温度 50℃±1℃，喷淋压力 2.5kg/cm²，速度 1.5m/min，通过 PLC 系统实时监控参数，偏差超 ±0.5℃立即报警；③ 线宽检测：每批次抽样 100 片 PCB，采用 KEYENCE VMZ400 影像测量仪（精度 ±0.001mm）检测线宽，超差产品隔离返工。
• 数据标准：0.1mm 线宽公差≤±0.01mm，蚀刻因子≥4:1，线宽超差不良率≤1.5%。
• 工具 / 材料：捷配全自动精密蚀刻线（配备 PLC 控制系统）、影像测量仪，每批次生成线宽检测报告（含统计分布图）。

3.2 激光微孔加工：提升微孔良率

• 操作要点：① 微孔加工方式：采用紫外激光钻孔（波长 355nm），替代传统机械钻孔，孔壁粗糙度 Ra≤2μm，孔位偏移≤0.02mm；② 孔内镀层优化：采用 “化学沉铜 + 电解镀铜” 工艺，沉铜厚度 0.5μm，电解镀铜厚度 15μm，确保孔壁无空洞（空洞率≤1%）；③ 微孔检测：每批次抽样 50 片 PCB，采用 X-Ray 检测（分辨率 5μm）排查孔内镀层，超差产品 100% 返工。
• 数据标准：0.2mm 微孔孔壁粗糙度 Ra≤2μm，孔位偏移≤0.02mm，空洞率≤1%，微孔良率≥99%。
• 工具 / 材料：捷配紫外激光钻孔机（日本 FANUC）、X-Ray 检测设备（德国 YXLON），支持微孔加工尺寸 0.1~0.5mm，满足不同穿戴产品需求。

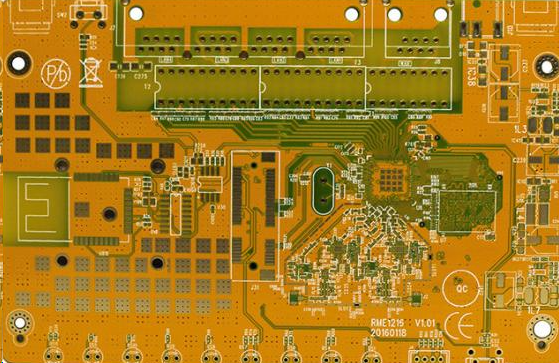

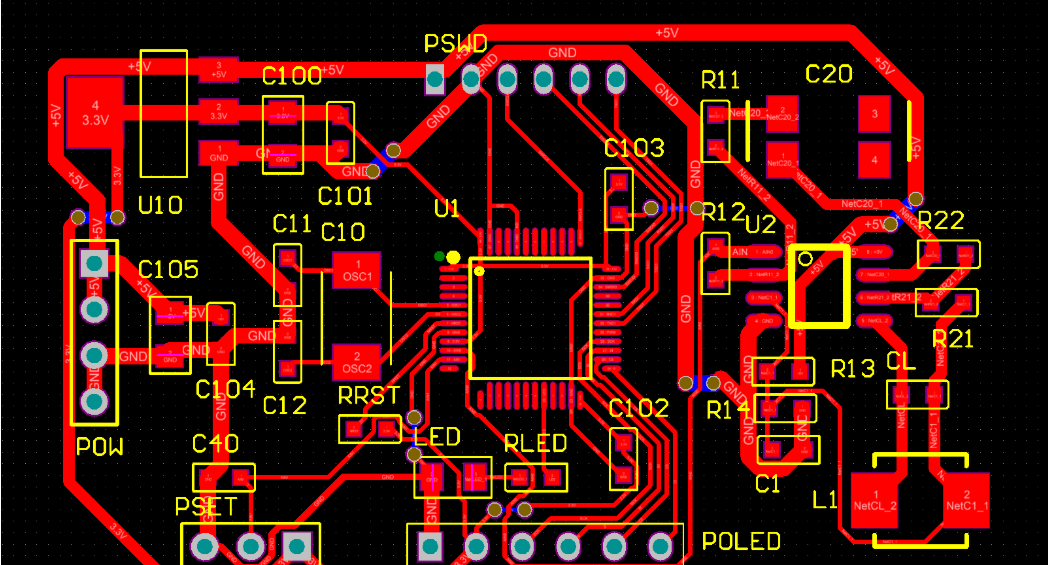

3.3 高密度拼板与定位优化

• 操作要点：① 拼板设计：采用 “定位孔 + 光学基准点” 设计，每拼板角落设置 2 个 Φ1.0mm 定位孔，中心设置 4 个光学基准点（直径 1.0mm），定位误差控制在≤0.02mm；② 拼板分离：采用 “激光切割” 替代传统 V-CUT，切割精度 ±0.01mm，减少应力损伤，线路开裂率≤0.5%；③ 贴片定位：生产中采用 AOI 光学定位（精度 ±0.005mm），确保元件贴片偏移≤0.05mm，焊接良率≥99%。
• 数据标准：拼板定位误差≤0.02mm，元件贴片偏移≤0.05mm，拼板分离开裂率≤0.5%，焊接不良率≤1%。
• 工具 / 材料：捷配拼板设计软件（内置微型 PCB 拼板规则库）、激光切割机（瑞士 Bystronic）、AOI 定位系统，支持 1220×1020mm 基材拼 1500 + 片微型 PCB。

四、案例验证：某 TWS 耳机 PCB 精密加工优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
