一、引言
工控 PCB 批量生产（如 10 万片级传感器 PCB）中，布线设计若忽略工艺兼容性（如线宽公差、过孔间距、拼板布局），易导致蚀刻不良（线宽偏差超 ±0.05mm）、阻焊气泡（率超 5%）、测试覆盖不全（不良漏检率超 8%）等问题，批量良率常低于 90%，生产成本增加 30% 以上。据 IPC-2222（刚性 PCB 设计标准）统计，60% 的工控 PCB 批量不良源于布线设计与生产工艺不匹配，如线宽过细（＜0.1mm）导致蚀刻断线，过孔间距过小（＜0.8mm）导致钻孔偏位。传统布线设计仅关注 “功能实现”，未纳入 DFM（可制造性设计）规则，导致量产时需反复调整工艺，生产周期延长 2 周以上。本文基于捷配 300 万片工控 PCB 批量生产经验，结合 IPC-2222 的可制造性要求，提供 “布线参数优化 + 拼板设计 + 测试点布局” 的工艺兼容方案，助力企业将批量生产良率从 90% 提升至 99%，生产成本降低 25%。
二、核心技术解析：工控 PCB 批量布线工艺不兼容根源
工控 PCB 批量布线工艺不兼容的本质是 “布线设计参数超出量产工艺能力范围”，具体可拆解为三个维度：
- 布线参数超工艺极限：线宽设计过细（＜0.1mm，铜厚 1oz），超出蚀刻工艺精度（±0.03mm），批量蚀刻断线率超 8%；线间距过小（＜0.12mm），导致阻焊层覆盖不良，短路率超 5%。根据 IPC-2222 Clause 5.2 标准，工控 PCB 批量生产的最小线宽 / 间距需≥0.12mm（1oz 铜厚），传统设计常忽略工艺公差，导致参数临界值设计（如线宽 0.1mm），批量良率骤降。捷配生产数据显示，布线参数超差导致的不良占比达 55%。
- 拼板设计与生产不匹配：拼板尺寸超设备加工范围（如单拼板 120×150mm，超出曝光机最大加工尺寸 600×600mm，但拼板数量不足导致基材利用率仅 70%）；拼板间连接方式不合理（如 V-CUT 深度过深，导致分板时 PCB 边缘崩裂，不良率超 6%）；定位孔布置不当（间距超 50mm），导致批量生产时对位偏差（超 ±0.05mm），影响蚀刻与阻焊精度。
- 测试点布局缺陷：测试点密度不足（每 100mm²＜2 个），导致 ICT 测试覆盖不全（不良漏检率超 10%）；测试点直径过小（＜0.8mm），超出探针接触范围（0.8~1.2mm），测试接触不良率超 8%；测试点与周边器件间距过小（＜0.5mm），导致探针碰撞器件，损坏率超 3%。某传感器厂商数据显示，测试点缺陷导致的批量不良占比达 25%。
三、实操方案：捷配工控 PCB 批量布线工艺兼容步骤
3.1 布线参数优化：匹配量产工艺

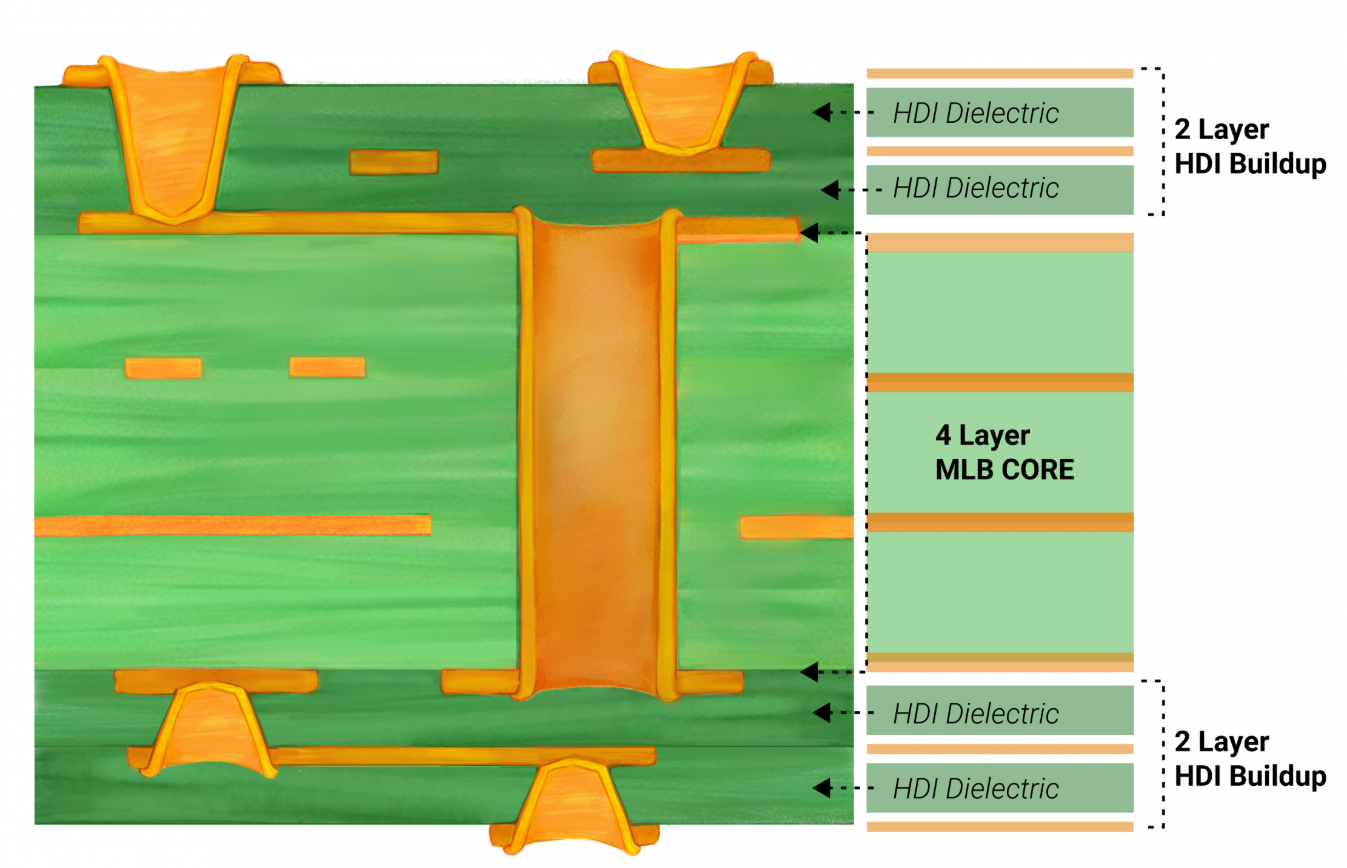

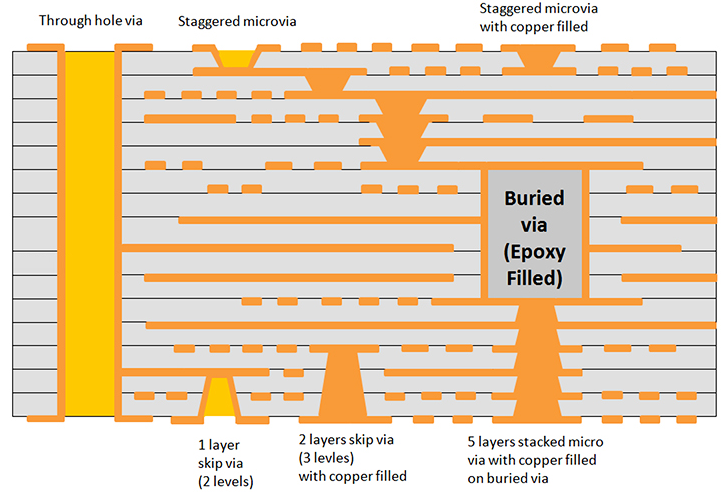

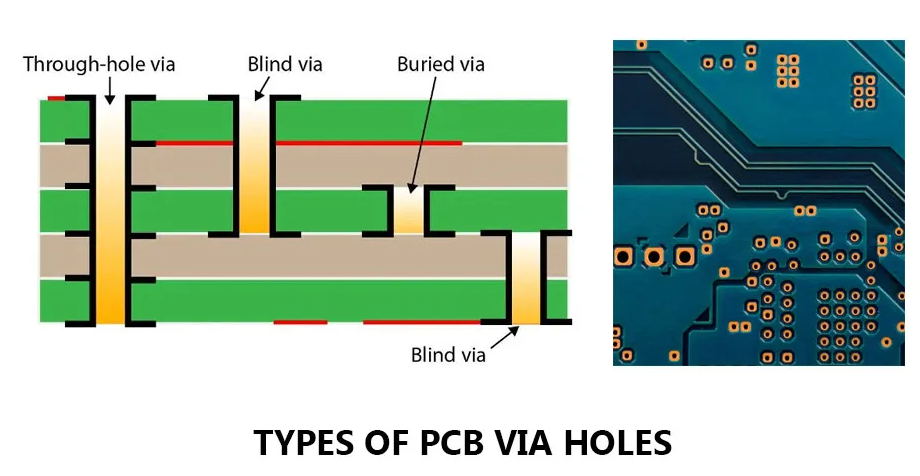

- 操作要点：① 线宽与间距：根据 IPC-2222 标准，批量生产线宽≥0.15mm（1oz 铜厚），线间距≥0.15mm，预留工艺公差（±0.03mm），避免临界设计；功率线宽根据电流密度（≤3A/mm²）设计，如 5A 电流需线宽≥1.8mm（实际取 2mm），确保蚀刻后线宽仍满足电流要求；② 过孔参数：过孔直径≥0.4mm（钻孔工艺极限 0.3mm，预留 0.1mm 公差），过孔间距≥1.0mm（避免钻孔偏位导致短路）；导通孔采用 “插件 + 贴片兼容设计”，孔径 0.6mm（适配 0.4mm 引脚与 0.5mm 探针）；③ 阻焊与丝印：阻焊开窗尺寸比焊盘大 0.1mm（单边），避免阻焊覆盖焊盘（导致焊接不良）；丝印字符与焊盘间距≥0.2mm，避免丝印油墨污染焊盘（影响焊接可靠性）。
- 数据标准：布线参数工艺兼容率 100%，蚀刻后线宽偏差≤±0.02mm，过孔钻孔良率≥99.8%，阻焊覆盖率≤0.5%（焊盘区域）。
- 工具 / 材料：捷配 DFM 设计工具（内置 IPC-2222 工艺库）、蚀刻工艺参数模拟器，可预评估布线参数的量产可行性。
3.2 拼板设计：提升生产效率与良率
- 操作要点：① 拼板尺寸：根据生产设备参数（如曝光机 600×600mm、印刷机 500×500mm），优化拼板尺寸，如传感器 PCB（30×40mm）采用 20 拼板（60×160mm），基材利用率从 70% 提升至 92%；拼板边缘预留 5mm 工艺边（用于定位与夹具固定）；② 连接方式：采用 “V-CUT + 邮票孔” 混合连接，V-CUT 深度为 PCB 厚度的 1/3（如 1.6mm 厚 PCB，V-CUT 深度 0.5mm），邮票孔直径 0.8mm，间距 1.5mm，确保分板后边缘无崩裂（不良率≤0.5%）；③ 定位与标识：拼板四角布置定位孔（直径 1.0mm，精度 ±0.01mm），间距≤300mm，确保批量生产对位偏差≤±0.03mm；每拼板标注批次号与方位标识（A/B 面），便于生产追溯与不良分析。
- 数据标准：拼板基材利用率≥90%，分板后边缘崩裂率≤0.3%，批量生产对位偏差≤±0.02mm，拼板良率≥99.5%。
- 工具 / 材料：捷配拼板优化软件（支持 AutoCAD 文件导入）、V-CUT 工艺参数测试仪，确保拼板设计适配量产设备。
3.3 测试点布局：确保不良全检
- 操作要点：① 测试点密度与尺寸：每 50mm² 布置 1 个测试点，确保 ICT 测试覆盖所有网络（覆盖率≥98%）；测试点直径 0.9mm（适配 0.8mm 探针，预留 0.1mm 公差），测试点之间间距≥1.2mm，避免探针碰撞；② 测试点位置：测试点远离板边（≥2mm）与器件（≥0.8mm），避免探针碰撞板边或器件（损坏率≤0.1%）；电源与地网络测试点单独布置（数量≥2 个），便于测试时供电与接地；③ 测试兼容性：测试点采用 “通用探针兼容设计”，中心间距 2.54mm（适配标准测试夹具），避免定制化夹具（降低测试成本）；模拟信号测试点靠近信号源（距离≤10mm），减少测试误差（≤1%）。
- 数据标准：测试覆盖率≥99%，测试接触不良率≤0.2%，不良漏检率≤0.5%，测试效率≥200 片 /h（ICT 测试）。
- 工具 / 材料：捷配测试点布局设计模板、ICT 测试覆盖率分析工具，确保测试点满足批量检测需求。
四、案例验证：某工业传感器 PCB 批量布线优化
4.1 初始状态
某厂商工业传感器 PCB（尺寸 35×45mm，10 万片批量），布线设计线宽 0.1mm、间距 0.1mm，拼板为 10 拼（350×45mm，基材利用率 72%），测试点直径 0.6mm、间距 1.0mm，批量生产时蚀刻断线率 9%，阻焊短路率 6%，测试漏检率 12%，整体良率仅 87%，生产成本超预算 28%，生产周期延误 15 天（因工艺调整）。
4.2 整改措施
采用捷配工艺兼容方案：① 布线优化：线宽增至 0.15mm、间距 0.15mm，过孔直径 0.4mm、间距 1.2mm，阻焊开窗比焊盘大 0.1mm；② 拼板调整：改为 24 拼（420×450mm，基材利用率 93%），加 5mm 工艺边，V-CUT 深度 0.5mm（1.6mm 厚 PCB），邮票孔 0.8mm；③ 测试点优化：直径增至 0.9mm、间距 1.5mm，密度每 50mm²1 个，远离器件 0.8mm，测试覆盖率 99.5%；④ 捷配提供 DFM 审核服务，提前排查工艺不兼容点，量产前进行小批量试产（500 片）验证。
4.3 效果数据
优化后，该传感器 PCB 批量生产良率从 87% 提升至 99.2%，蚀刻断线率降至 0.3%，阻焊短路率 0.2%，测试漏检率 0.4%；基材利用率从 72% 提升至 93%，单批次材料成本降低 12 万元；生产周期从 30 天缩短至 20 天（无需反复调整工艺），测试效率从 150 片 /h 提升至 220 片 /h；客户单批次利润增加 35 万元，后续订单量增长 40%（因良率稳定）。
五、总结建议
工控 PCB 批量布线工艺兼容性设计的核心在于 “参数匹配工艺 + 拼板适配设备 + 测试覆盖全量”，捷配通过 IPC-2222 DFM 规则、拼板优化工具、测试方案设计，可实现批量生产的高效与高良率。后续建议关注微型工控 PCB（如尺寸＜20×20mm）的批量布线，此类产品需采用 “高密度拼板 + 微型测试点” 设计，捷配已推出微型 PCB 批量布线方案，支持 0.12mm 线宽 / 间距的稳定量产。此外，捷配提供工控 PCB 批量生产 DFM 专项审核服务（24 小时响应），可助力企业提前规避工艺风险，缩短产品量产周期。
