PCB 设计师必看：多模块集成仪表设计，微间距与叠层优化方案

一、引言

二、核心技术解析：仪表 PCB 小型化的瓶颈

1. 元件封装限制：传统仪表 PCB 采用 QFP 封装元件（引脚间距 0.5mm），占板面积大（如 STM32F4 QFP64 封装占板面积 10×10mm），而集成化需求下需采用 BGA 封装（如 STM32H7 BGA176 封装，占板面积 7×7mm），但传统工艺无法满足 BGA 焊点检测（焊点间距 0.8mm）与可靠性要求。
2. 布线密度不足：传统 PCB 线宽 / 间距≥0.2mm/0.2mm，布线密度仅 80 线 /inch，而集成化仪表需 120 线 /inch（线宽 / 间距 0.15mm/0.15mm），传统蚀刻工艺（精度 ±0.03mm）易导致线宽偏差超 20%，引发短路 / 断路。
3. 叠层结构单一：传统仪表 PCB 采用 4 层叠层，电源、地、信号层布局拥挤，无法实现多模块信号隔离，需增加 PCB 面积来规避干扰，而高密度叠层（6 层及以上）的层间对准精度（要求≤0.05mm）传统产线难以满足。

三、实操方案：捷配仪表 PCB 小型化优化步骤

3.1 叠层优化：提升空间利用率

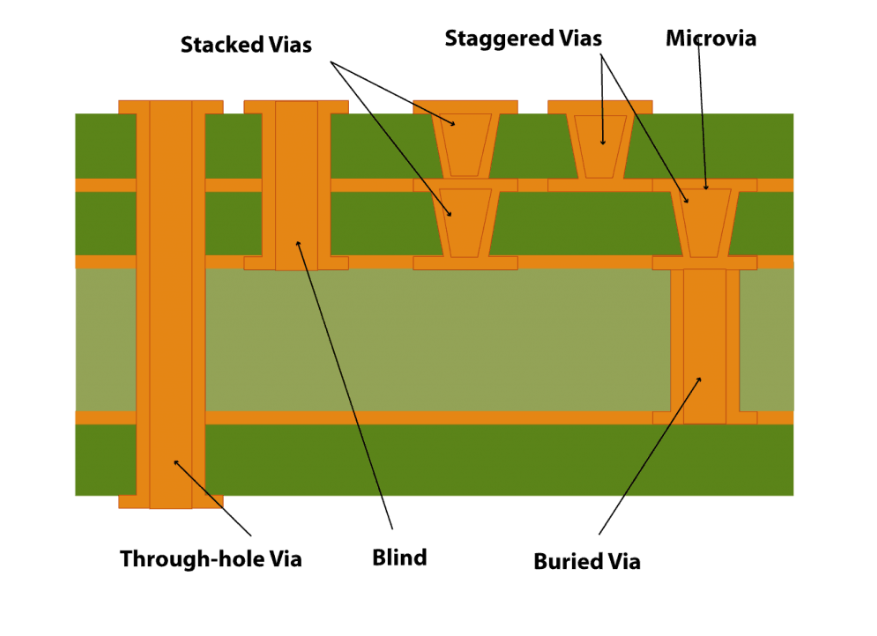

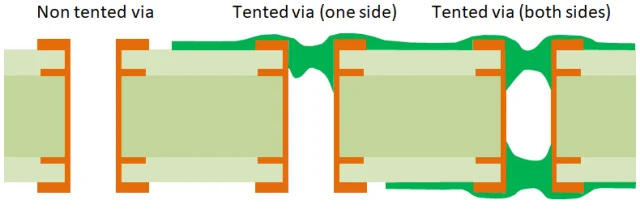

• 操作要点：① 采用 6 层高密度叠层结构：顶层（信号 1）、L2（地 1）、L3（电源）、L4（地 2）、L5（信号 2）、底层（信号 3），地 / 电源层采用完整平面，减少干扰，信号层可布局多模块线路；② 层间介质层：选用生益 S1130 薄型基材（厚度 0.1mm，介电常数 4.3±0.2），层间对准精度控制在 ±0.03mm（传统 ±0.08mm）；③ 盲埋孔设计：采用 “盲孔（顶层→L2）+ 埋孔（L2→L5）”，减少过孔占用表面空间（盲孔直径 0.2mm，比通孔小 50%），提升布线密度。
• 数据标准：6 层叠层层间对准精度≤0.05mm，盲埋孔可靠性（-40℃~85℃循环 1000 次）无开裂，叠层阻抗匹配偏差≤8%，符合 AEC-Q200 Clause 5.1 要求。
• 工具 / 材料：捷配激光钻孔机（精度 ±0.01mm）、层间对准检测设备（德国 Basler 相机），每批次叠层抽样 20 片进行对准精度测试。

3.2 微间距工艺：提升布线密度

• 操作要点：① 蚀刻工艺优化：采用 “酸性蚀刻 + 二次蚀刻”，第一次蚀刻至目标线宽的 90%，第二次精细蚀刻（蚀刻速度 0.5m/min，温度 48℃±2℃），线宽精度控制在 ±0.015mm，满足 0.15mm 线宽要求；② 阻焊层工艺：采用液态光成像阻焊油墨（太阳油墨 PSR-9000，分辨率 50μm），丝印厚度 20μm±3μm，避免阻焊层覆盖线路导致短路；③ 布线设计：使用 Altium Designer“自动布线 + 手动调整”，优先采用差分对布线（如 LVDS 信号），减少信号线数量，布线密度提升至 130 线 /inch。
• 数据标准：线宽 / 间距 0.15mm/0.15mm，精度 ±0.015mm，蚀刻后线路无毛刺（长度≤0.02mm），短路 / 断路率≤0.1%，满足高密度布线要求。
• 工具 / 材料：捷配高精度蚀刻线（精度 ±0.01mm）、AOI 检测设备（分辨率 5μm），每批次 PCB 进行线宽精度与缺陷检测。

3.3 元件集成与封装适配

• 操作要点：① 元件选型：优先采用 BGA、QFN（Quad Flat No-lead）等小型化封装，如显示驱动芯片选用 SSD1351 QFN32 封装（占板面积 5×5mm，比 QFP 小 60%），MCU 选用 STM32H7 BGA176 封装；② BGA 焊点检测：采用 X-Ray 检测设备（分辨率 5μm），检测 BGA 焊点空洞率（要求≤5%）与桥连，确保可靠性；③ 元件布局：采用 “模块分区布局”（显示模块、触控模块、ADAS 模块各占区域），分区间距≥3mm，减少干扰，同时缩小整体面积。
• 数据标准：BGA 焊点空洞率≤4%，QFN 焊点剪切强度≥5N，元件布局后 PCB 面积≤140cm²，比传统缩小 30%，符合座舱安装要求。
• 工具 / 材料：捷配 X-Ray 检测设备（德国 YXLON）、BGA 返修台，每批次 PCBA 进行 BGA 焊点检测与可靠性测试。

四、案例验证：某车企集成化仪表 PCB 小型化

4.1 初始状态

4.2 整改措施

4.3 效果数据

五、总结建议
