资深硬件工程师必看：蓝牙 5.3 耳机 PCB 设计，阻抗控制与串扰抑制方案

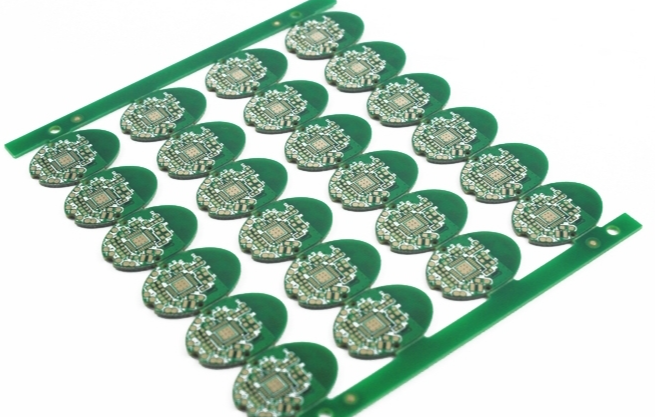

一、引言

二、核心技术解析：蓝牙耳机高频信号衰减根源

1. 基材介电损耗过大：普通 FR-4 基材（如生益 S1130，tanδ=0.025@2.4GHz）在 2.4GHz 频段下，介电损耗导致信号衰减超 1dB/inch，远超蓝牙 5.3 要求的≤0.5dB/inch。根据蓝牙 SIG 的 BR/EDR 标准，高频 PCB 基材需满足 tanδ≤0.015@2.4GHz，介电常数 εr 稳定（±0.2），否则会导致信号相位偏移，误码率增加。捷配实验室测试显示，基材损耗导致的信号衰减占比达 55%。
2. 差分线阻抗失配：蓝牙 5.3 的射频信号采用差分传输（阻抗 100Ω±10%），传统布线中，工程师常忽略线宽、线距与介质层厚度的匹配（如 50Ω 微带线误用作差分线），导致阻抗偏差超 20%，信号反射损耗超 6dB。某品牌耳机测试数据显示，阻抗失配导致的信号丢包占比达 30%。
3. 邻近布线串扰严重：蓝牙耳机 PCB 尺寸小（TWS 耳机 PCB 多为 20×30mm），射频差分线与电源走线、数字信号线间距常＜0.2mm，导致串扰超 - 25dB（蓝牙 5.3 要求≤-30dB），干扰射频信号，出现音质卡顿、降噪失效等问题。

三、实操方案：捷配蓝牙耳机高频 PCB 优化步骤

3.1 高频基材精准选型

• 操作要点：① 优先选用低损耗基材：生益 S1000-2（εr=4.2±0.2，tanδ=0.012@2.4GHz）或罗杰斯 RO4350B（εr=3.48±0.05，tanδ=0.0037@2.4GHz），前者适用于中高端耳机，后者适用于旗舰机型；② 基材厚度控制：PCB 总厚度 0.4-0.6mm，射频信号层与参考地平面间距 0.1mm±5%，减少介质层厚度偏差对阻抗的影响；③ 基材认证：每批次基材需提供 SGS 检测报告，确保 tanδ、εr 符合蓝牙 SIG 要求。
• 数据标准：基材 tanδ≤0.015@2.4GHz，εr 偏差≤±0.2，信号衰减≤0.4dB/inch（2.4GHz 频段）。
• 工具 / 材料：捷配基材损耗测试系统（Agilent N5230A 网络分析仪）、基材溯源平台，可实时查询每批次参数。

3.2 差分线阻抗与布线设计

• 操作要点：① 阻抗计算：采用 Altium Designer 阻抗计算器，基于选定基材（生益 S1000-2，εr=4.2）、介质层厚度 0.1mm，设计 100Ω 差分线（线宽 0.2mm，线距 0.3mm，铜厚 1oz）；② 布线规则：差分线采用 “等长、平行、无过孔” 设计，长度差≤3mm，避免直角走线（采用 45° 或圆弧过渡），过孔数量≤1 个（若需过孔，采用盲孔并做阻抗补偿）；③ 阻抗验证：每批次首件 PCB 采用阻抗测试仪（Wayne Kerr 6500B）测试差分阻抗，频率覆盖 2.4GHz，偏差超 ±10% 则调整线宽 / 线距。
• 数据标准：差分阻抗 100Ω±8%（2.4GHz），信号反射损耗≤-15dB，差分线长度差≤2mm。
• 工具 / 材料：捷配阻抗设计工具（内置主流基材参数库）、差分线等长调整软件，支持自动优化布线。

3.3 串扰抑制与接地优化

• 操作要点：① 间距管控：射频差分线与电源走线（如 3.7V 电池线）间距≥0.5mm，与数字信号线（如 MCU 控制线）间距≥0.4mm，避免平行布线长度＞5mm；② 接地屏蔽：在射频差分线两侧设计 0.2mm 宽接地走线，每隔 5mm 通过过孔连接主地平面，形成 “屏蔽槽”，降低串扰（实测串扰从 - 24dB 降至 - 35dB）；③ 地平面完整性：射频信号层下方的地平面无开槽、无断点，确保参考地连续，减少信号回流路径损耗。
• 数据标准：串扰≤-32dB（2.4GHz），地平面阻抗≤50mΩ，信号丢包率≤0.05%。
• 工具 / 材料：捷配串扰仿真工具（HyperLynx）、信号分析仪（Agilent N9020A），可提前预判串扰风险。

四、案例验证：某蓝牙 5.3 降噪耳机 PCB 优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
