AI 服务器 PCB 高密度互联（HDI）制造工艺
来源：捷配
时间: 2025/10/31 09:32:02
阅读: 36

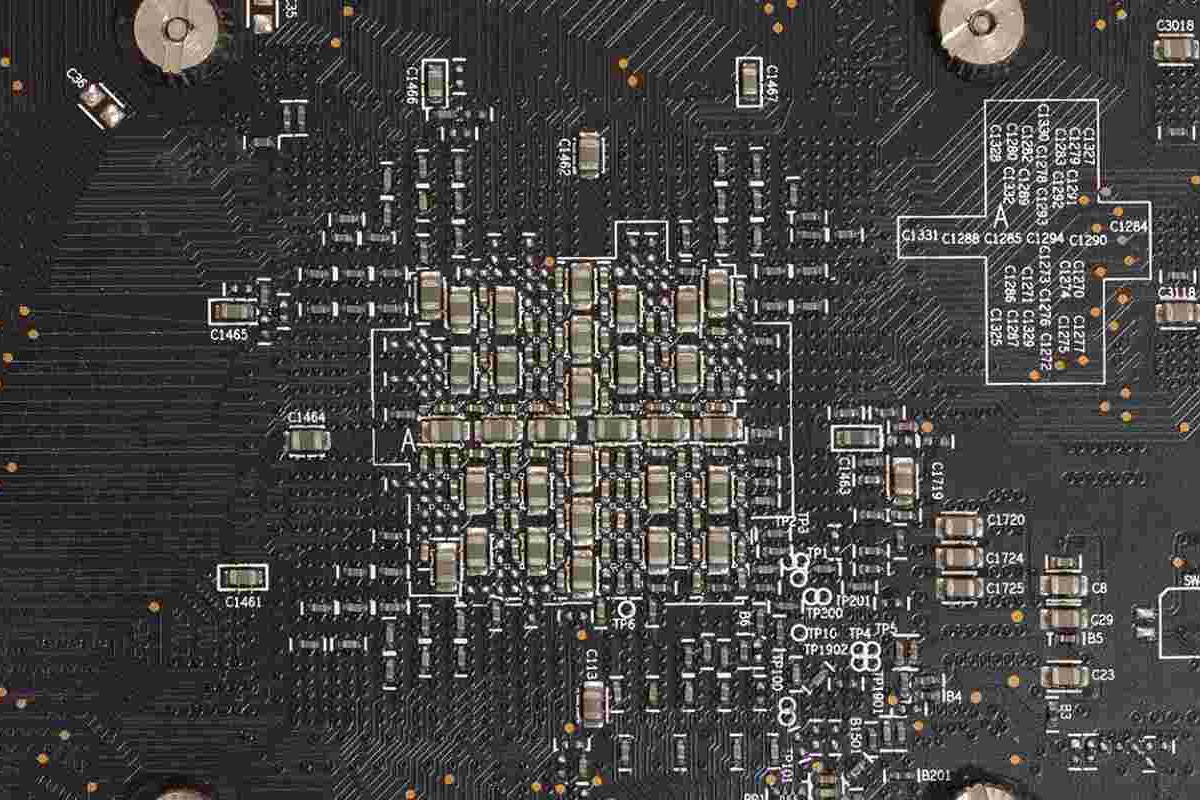

AI 服务器因需承载 8-32 颗 GPU 芯片，PCB 需实现高密度互联（HDI），盲埋孔数量可达 5000 + 个 /㎡，但行业数据显示，传统 HDI 工艺盲埋孔失效（镀层开裂、空洞）率超 8%—— 某 AI 服务器厂商曾因盲埋孔失效，导致整板报废率 12%，直接损失超 800 万元。AI 服务器 PCB 需符合IPC-6012（刚性印制板鉴定与性能规范）Class 3 级要求，盲埋孔电镀铜厚≥25μm。捷配深耕 AI 服务器 PCB 制造 5 年，累计交付 60 万 + 片 HDI PCB，盲埋孔良率稳定在 99% 以上，本文拆解 HDI 盲埋孔制造核心工艺、参数管控及良率提升方案，助力 AI 服务器企业解决量产难题。?
2. 核心技术解析?
AI 服务器 PCB HDI 制造的核心难点在于盲埋孔可靠性，需突破三大技术瓶颈，且需符合IPC-2226（高密度互联印制板设计标准）第 7 章要求：?
一是盲孔钻孔精度，AI 服务器 PCB 常用 0.1mm-0.15mm 盲孔，钻孔位置偏差需≤±0.02mm，若偏差超 ±0.03mm，会导致孔与线路错位，开路风险上升 30%—— 捷配激光钻孔机（JPE-Laser-900）测试显示，精度控制在 ±0.015mm 时，错位率可降至 0.3%；二是电镀铜厚均匀性，盲埋孔内壁电镀铜厚需≥25μm，且厚度偏差≤±3μm，铜厚不足 20μm 会导致电流承载能力下降，高温下易熔断，符合IPC-TM-650 2.3.18 标准；三是去钻污效果，盲孔钻后残留树脂会导致镀层结合力下降，去钻污后孔壁粗糙度需控制在 Ra 0.8μm-1.2μm，按IPC-A-600G Class 3 验收，粗糙度超 1.5μm 会导致镀层脱落率上升 5%。?
主流 AI 服务器 HDI PCB 基材选用生益 S1130（介电常数 4.3±0.2，Tg=170℃），支持 10 层以上盲埋孔设计；电镀液采用酸性硫酸铜体系（Cu²+ 浓度 20g/L-22g/L），确保铜层结晶致密，提升盲埋孔抗疲劳性。?
3. 实操方案?
3.1 HDI 盲埋孔制造四步法（操作要点 + 数据标准 + 工具 / 材料）?
- 激光钻孔：采用紫外激光钻孔机（JPE-Laser-900），针对 0.12mm 盲孔，设置激光功率 8W、频率 50kHz、钻孔深度 0.2mm（基材厚度 0.4mm），钻孔位置偏差控制在 ±0.015mm，每小时抽检 50 个孔，偏差超差率≤0.5%；?
- 去钻污：采用等离子去钻污工艺，氧气流量 20L/min、射频功率 300W、处理时间 60s，去钻污后用扫描电镜（JPE-SEM-500）检测，孔壁无树脂残留，粗糙度 Ra 0.9μm-1.1μm，符合IPC-TM-650 2.6.28 标准；?
- 沉铜与电镀：沉铜厚度≥0.5μm（用 X 射线荧光测厚仪 JPE-XRF-300 检测），后续酸性电镀铜参数：电流密度 1.5A/dm²、温度 25℃±2℃、电镀时间 60min，确保盲孔内壁铜厚 26μm-28μm，厚度偏差≤±2μm；?
- 检测验收：每批次随机抽取 30 片 PCB，用金相显微镜（JPE-Micro-600）观察盲埋孔截面，无空洞、无镀层开裂，按IPC-6012 Class 3 标准，合格判定率需≥99.5%。?
3.2 量产良率管控措施（操作要点 + 数据标准 + 工具 / 材料）?
- 设备校准：激光钻孔机每日开机前校准定位系统（偏差≤±0.005mm），电镀槽每周检测 Cu²+ 浓度（20g/L-22g/L），偏差超 1g/L 时立即补液；?
- 过程抽检：钻孔后每 2 小时抽检 100 个盲孔，测量位置偏差与孔径（0.12mm±0.01mm）；电镀后每 1 小时抽检 5 片 PCB，测试盲孔铜厚，超差品立即追溯工艺参数；?

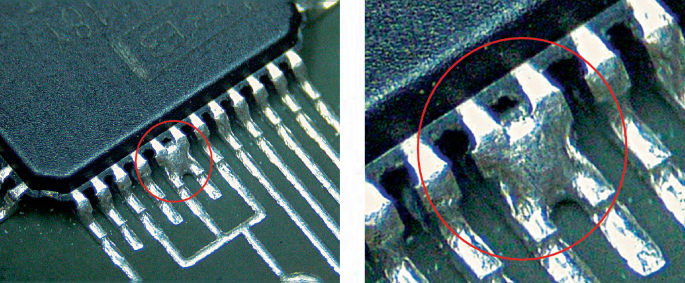

- 不良品分析：建立 “盲埋孔不良数据库”，针对空洞、开裂等问题，用失效分析系统（JPE-FA-800）定位根源 —— 如铜厚不足多因电流密度偏低，需上调 0.1A/dm²。?
AI 服务器 PCB HDI 制造需以盲埋孔可靠性为核心，从激光钻孔、去钻污到电镀形成全流程管控，关键在于精度控制与参数稳定性。捷配可提供 “AI 服务器 PCB 专属制造服务”：配备 20 条 HDI 生产线，支持 10-20 层盲埋孔设计，DFM 预审系统（JPE-DFM 7.0）可提前识别盲孔错位风险，实验室可提供IPC-6012 Class 3 全项检测报告。
