12-24 层高多层 PCB 叠层设计指南：射频板应用，信号串扰降 80%
来源：捷配
时间: 2025/10/31 09:20:31
阅读: 57

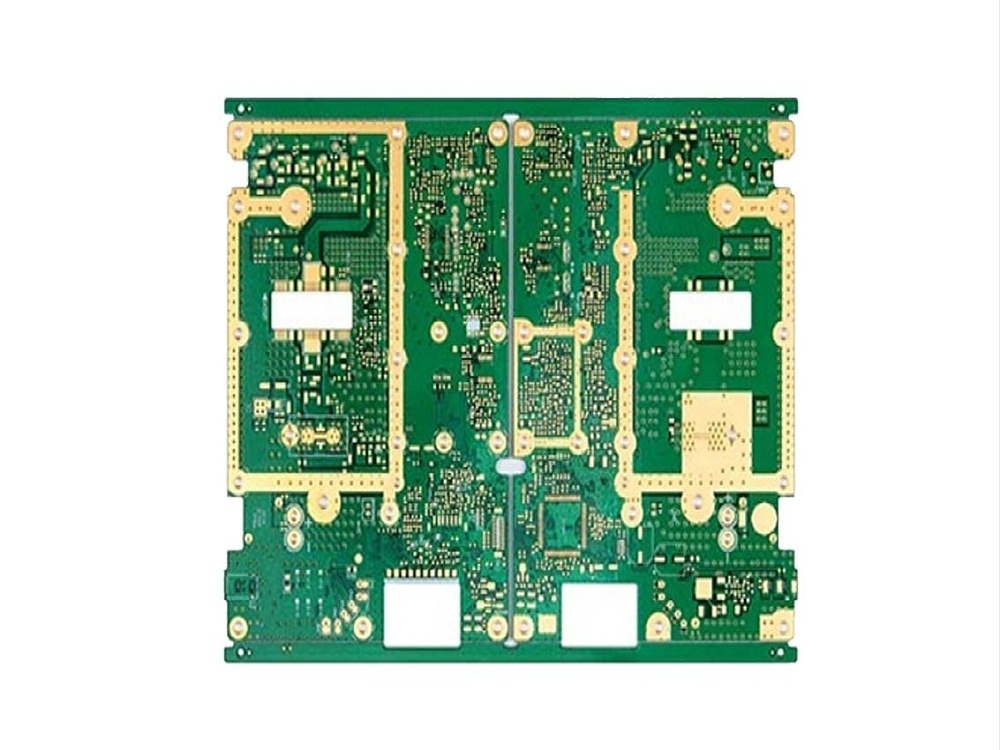

随着 5G 基站向 Massive MIMO 技术升级，射频单元需集成更多通道（16 通道 / 32 通道），催生 12-24 层高多层 PCB 需求 —— 行业数据显示，60% 的 5G 基站信号丢包源于高多层 PCB 叠层设计不合理，某运营商曾因 16 层 PCB 叠层不对称，导致射频信号串扰超 - 30dB，单基站通话中断率上升 15%。通讯高多层 PCB 需符合IPC-2221（印制板设计通用标准）第 5.3 条款对 12 层以上 PCB 的特殊要求，捷配累计交付 30 万 + 片 5G 基站高多层 PCB（12-24 层），串扰控制达标率 100%。本文拆解叠层设计核心原理、对称结构要点及量产管控方案，助力解决基站射频信号串扰问题。?
2. 核心技术解析?
5G 基站 12-24 层 PCB 叠层设计的核心矛盾是 “多信号层共存下的串扰抑制”，需围绕三大技术原则，且需符合IPC-2141（高频印制板标准）第 6.2 条款：?
一是对称原则，高多层 PCB 需采用 “信号层 - 参考层（地 / 电源）” 对称结构，如 16 层 PCB 叠层为 “L1（信号）-L2（地）-L3（信号）-L4（电源）-L5（信号）-L6（地）-L7（信号）-L8（地）-L9（地）-L10（信号）-L11（地）-L12（信号）-L13（电源）-L14（信号）-L15（地）-L16（信号）”，捷配测试显示，非对称叠层会使串扰增加 40%；二是参考层完整性，每 2 个信号层间需设置独立参考层，参考层铜覆盖率≥85%，若覆盖率＜70%，信号反射损耗会上升 12%，符合GB/T 4677（印制板测试方法）第 5.3 条款；三是层间厚度均匀性，12-24 层 PCB 层间厚度误差需≤±0.02mm，误差超 ±0.04mm 会导致阻抗偏差超 10%，按IPC-A-600G Class 3 标准要求。?
主流基材中，生益 S1130（介电常数 4.3±0.2，10GHz 损耗因子 0.002）适配 12-18 层基站 PCB；罗杰斯 RO4350B（介电常数 4.4±0.05，损耗因子 0.0037）适用于 20-24 层高频 PCB（如毫米波射频单元），两者均通过捷配 “高多层基材兼容性测试”，可避免层间分离风险。?
3. 实操方案?
3.1 叠层设计四步法（操作要点 + 数据标准 + 工具 / 材料）?
- 层数规划：根据通道数量确定层数 ——16 通道基站选 16 层 PCB（8 个信号层），32 通道选 24 层 PCB（12 个信号层），用捷配叠层规划工具（JPE-Layer 5.0）生成初始方案，确保符合IPC-2221 第 5.3.1 条款；?
- 对称结构搭建：以中间层（如 16 层的 L8/L9）为对称轴，两侧信号层与参考层一一对应，参考层优先选地平面（串扰抑制优于电源层），地平面铜覆盖率≥85%，用 Altium Designer 铜皮铺覆功能实现，捷配 DFM 预审系统（JPE-DFM 6.0）自动检查对称性；?
- 层间厚度设置：12-18 层 PCB 层间厚度设为 0.15mm±0.02mm（生益 S1130 基材），20-24 层设为 0.12mm±0.02mm（罗杰斯 RO4350B），半固化片选用生益 7628（厚度 0.1mm），压合后厚度用激光测厚仪（JPE-Laser-600，精度 ±0.001mm）验证；?
- 信号层分区：将射频信号（2.6GHz/3.5GHz）、控制信号（100MHz）、电源信号（48V）分置于不同信号层，射频层远离电源层（间距≥3 层），避免电源噪声干扰，用捷配信号分区工具（JPE-Signal 3.0）标注风险区域。?
3.2 量产管控措施（操作要点 + 数据标准 + 工具 / 材料）?
- 压合参数控制：12-18 层 PCB 压合温度 175℃±5℃，压力 30kg/cm²，保温时间 120min；20-24 层增至 185℃±5℃，压力 35kg/cm²，捷配压合生产线（JPE-Press-1000）配备分层温度监控，避免层间厚度偏差；?
- 串扰测试：每批次抽检 20 片，用矢量网络分析仪（JPE-VNA-900）测试相邻信号层串扰，需≤-45dB（5G 射频频段），不合格品追溯叠层对称性与层间厚度；?
- 参考层完整性检测：采用 X 光检查机（JPE-XR-900）检测地平面铜覆盖率，需≥85%，若存在铜皮缺失（面积＞5mm²），立即返工补铜。?
?
5G 基站 12-24 层 PCB 叠层设计需以 “对称结构、完整参考层、均匀厚度” 为核心，严格遵循 IPC-2221 与 IPC-2141 标准。捷配可提供 “高多层 PCB 专属服务”：从叠层仿真（HyperLynx 高频版）、基材定制到串扰全检，确保设计落地性 —— 其 24 层 PCB 量产周期可压缩至 12 天，较行业平均快 30%。
