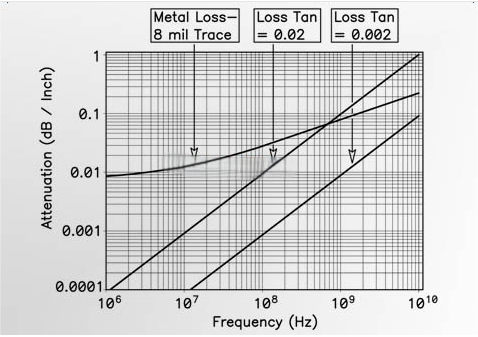

高频PCB（如5G毫米波基站、卫星通信设备）工作频率达24GHz+，过孔覆盖平整度直接影响信号完整性——过孔边缘油墨凸起≥0.05mm时，会导致高频信号反射损耗增加3dB，某卫星通信厂商曾因过孔不平整，导致通信距离缩短30%。高频PCB过孔覆盖平整度需符合**IPC-2141（高频印制板标准）第7.2条款**，要求过孔边缘油墨凸起≤0.03mm，表面粗糙度Ra≤0.4μm。捷配深耕高频PCB领域5年，交付超60万片毫米波PCB，过孔平整度达标率99.8%，本文拆解平整度影响因素、优化工艺及检测标准，助力高频场景信号损耗降低。

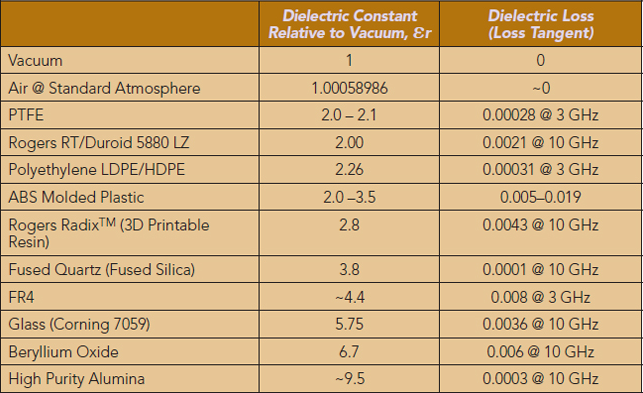

2. 核心技术解析

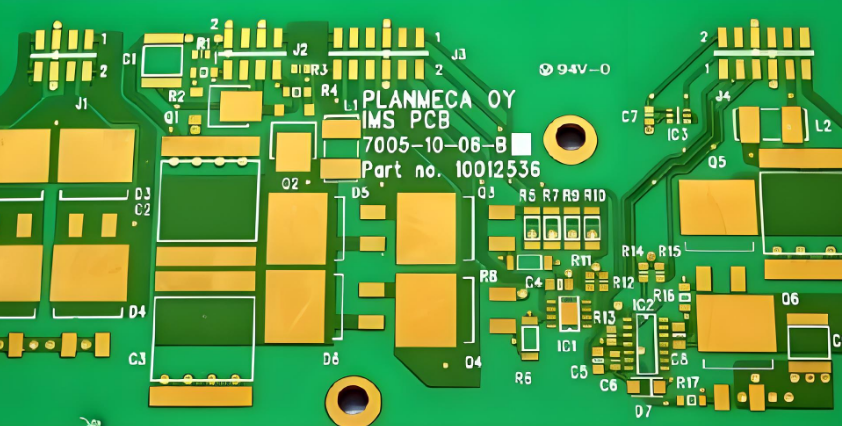

3. 实操方案

3.1 过孔覆盖平整度三步优化（操作要点 + 数据标准 + 工具 / 材料）

1. 油墨选型：优先选用高频专用阻焊油墨 ——5G 毫米波 PCB 选太阳 PSR-8000（流平时间≤5min，收缩率 1.2%）；卫星通信 PCB 选阿克苏诺贝尔 SN9000（收缩率 1.0%，介电常数稳定性 ±0.02），通过捷配 “高频油墨匹配工具”（JPE-HF-Ink 2.0）筛选，确保符合 IPC-4522 高频要求；
2. 丝印参数优化：使用高精度丝印机（JPE-SP-800，定位精度 ±0.01mm），网版目数 420 目（高于普通 PCB 360 目），刮刀角度 60°±2°，压力 4.5±0.3kg，速度 25±2mm/s，印刷后静置 5±1min（流平时间），用激光测厚仪（JPE-LT-500，精度 ±0.001mm）检查过孔边缘凸起；
3. 固化工艺管控：采用 “梯度固化”（60℃/20min→80℃/20min→150℃/50min），替代传统固化，减少收缩应力，固化后收缩率控制在 1.0%±0.2%，用捷配收缩率测试仪（JPE-SR-300）测试，每批次抽检 20 片。

3.2 平整度检测与管控（操作要点 + 数据标准 + 工具 / 材料）

1. 凸起高度检测：每批次 PCB 用激光轮廓仪（JPE-LO-600，分辨率 0.0001mm）全检过孔边缘，凸起≤0.03mm 为合格，超 0.04mm 标记返工（打磨 + 重印）；
2. 表面粗糙度测试：按IPC-TM-650 2.4.23 标准，用原子力显微镜（JPE-AFM-400）测试过孔表面，Ra≤0.4μm 为合格，超 0.6μm 需优化流平时间；
3. 台阶效应排查：用台阶仪（JPE-ST-500，精度 ±0.001mm）测试过孔与基材表面高度差，≤0.02mm 为合格，超 0.03mm 需调整丝印压力（降低 0.5kg）。
