1. 引言

 智能座舱向“多屏联动、AI交互”升级，DDR5内存（速率6400Mbps~8400Mbps）成为数据传输核心，车载DDR5高速PCB需同时满足“高速传输”与“汽车级可靠性”（-40℃~125℃工作温度、10~2000Hz振动）——行业数据显示，未做汽车级优化的DDR5 PCB，时序偏差超100ps，导致智能座舱卡顿率达15%，某车企曾因DDR5信号传输故障，智能座舱黑屏率超8%，召回车辆5000+台。车载DDR5 PCB设计需符合**AEC-Q200（汽车电子元件标准）** 与**JEDEC JESD79-5（DDR5标准）** ，捷配深耕汽车电子高速PCB领域7年，累计交付DDR5 PCB超80万片，行车故障率≤0.1%，本文拆解DDR5设计核心要点、汽车级优化及量产管控方案，助力车企攻克智能座舱传输难题。

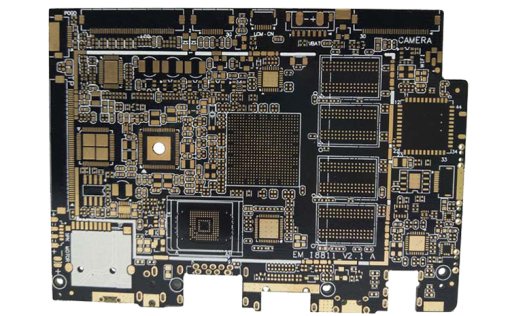

2. 核心技术解析

3. 实操方案

3.1 DDR5 汽车级设计五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 拓扑与叠层设计：采用 DDR5 标准 Fly-by 拓扑，CPU 到 DDR5 颗粒的地址 / 控制信号呈菊花链连接；叠层采用 10 层对称结构（信号层 - 接地层 - 电源层 - 信号层 - 信号层 - 电源层 - 接地层 - 信号层 - 信号层 - 接地层），DDR5 信号层与接地层间距 0.15mm±0.01mm，用捷配叠层设计软件 JPE-Layer 5.0 生成方案，结合 HyperLynx 9.0 仿真时序；
2. 等长布线：地址 / 控制信号组内长度差≤2mm，DQ/DQS 差分线长度差≤1mm，用 Altium Designer 23 的 DDR5 专用布线工具自动调整等长，通过捷配 DFM 预审系统（JPE-DFM 7.0）检查长度差合规性；
3. 阻抗优化：差分线线宽 0.22mm，间距 0.44mm（2 倍线宽），单端线线宽 0.2mm，用阻抗计算器验证，确保 100Ω±3%（差分）、50Ω±3%（单端），符合JEDEC JESD79-5 阻抗要求；
4. 焊盘与过孔设计：DDR5 颗粒焊盘采用 “梅花形过孔”，6 个过孔（孔径 0.3mm）环绕焊盘（直径 0.6mm），过孔间距 0.8mm，用捷配焊盘设计工具（JPE-Pad 3.0）生成，符合 AEC-Q200 抗振要求；
5. 电源滤波：DDR5 电源（VDD=1.1V）入口加装钽电容（100μF/16V，Kemet T491A107K016AT）+ 陶瓷电容（0.1μF，村田 GRM188R71C104KA35L），电源纹波≤20mV，用示波器（JPE-Osc-600）监测。

3.2 量产管控与测试（操作要点 + 数据标准 + 工具 / 材料）

1. 时序测试：每批次首件 PCB 送捷配时序实验室，用逻辑分析仪（Keysight U4154A）测试 DDR5 信号时序，偏差≤30ps，符合 JEDEC 标准；
2. 抗振测试：PCB 样品置于振动测试台（JPE-VIB-300），按 AEC-Q200 标准测试（10~2000Hz，加速度 15g，2h），焊盘无脱落，信号传输正常；
3. 温度循环测试：在高低温箱（JPE-TH-400）中进行 - 40℃~125℃循环（1000 次），PCB 无开裂、分层，DDR5 传输速率保持 6400Mbps，无数据错误。
