1. 引言

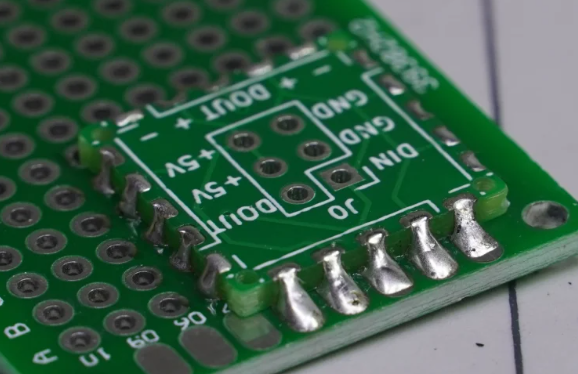

车载ECU(电子控制单元)、BMS(电池管理系统)等汽车电子PCB中,阶梯孔常用于“多引脚元件分层焊接”(如连接器、功率芯片),但汽车场景的长期振动(10Hz~2000Hz)、高温(-40℃~150℃)易导致阶梯孔开裂——某新能源车企曾因BMS PCB阶梯孔振动失效,导致电池电压监测偏差超±0.2V,召回车辆5000台,损失超1.2亿元。汽车电子PCB阶梯孔需符合**AEC-Q200(汽车电子元件可靠性标准)第4.6条款**,振动测试(10Hz~2000Hz,10g加速度)后无开裂,高温循环(-40℃~150℃,1000次)后镀层附着力≥5N。捷配深耕汽车电子PCB 8年,累计交付120万+片阶梯孔PCB,振动失效率稳定在0.2%以下,本文拆解可靠性设计要点、工艺管控及验证方法,助力车企解决阶梯孔失效难题。
汽车电子 PCB 阶梯孔可靠性的核心是 “抗应力与耐环境性能”,需聚焦三大技术维度,且需符合IPC-6012F 汽车级附录要求:一是结构优化,阶梯孔的 “台阶圆角” 是抗振动关键,圆角半径需≥0.1mm,若圆角<0.05mm,振动应力会集中在台阶处,开裂概率增加 60%—— 捷配仿真团队用 ANSYS 分析,圆角 0.1mm 的阶梯孔,振动 1000h 后应力值比 0.05mm 圆角低 45%;二是镀层韧性,阶梯孔孔壁电镀层需采用 “高韧性镀铜工艺”,延伸率≥15%,若延伸率<10%,高温循环后镀层易脆化开裂,符合IPC-A-610G Class 3 标准;三是基材适配,车载 PCB 需选用高 Tg 基材(如生益 S1000-2,Tg=175℃),若用普通 FR-4(Tg=130℃),150℃高温下基材软化,阶梯孔支撑力下降 30%,按AEC-Q200 第 2.3 条款。此外,汽车电子阶梯孔常用 “大孔直径 1.0mm~1.5mm、小孔直径 0.5mm~0.8mm、台阶深度 0.8mm~1.2mm”,孔壁与元件引脚的间隙需控制在 0.05mm~0.1mm,间隙过大易导致焊接虚焊,过小则组装困难。
- 结构设计:用 Altium Designer 绘制阶梯孔时,台阶圆角设为 0.1mm~0.15mm,避免直角设计;阶梯孔间距≥2mm(防止应力叠加),参考AEC-Q200 第 4.6.2 条款,用捷配 DFM 预审系统(JPE-DFM 6.0)检查应力集中风险;
- 镀层工艺:采用 “高韧性酸性镀铜”,镀液中添加有机添加剂(如聚二硫二丙烷磺酸钠,浓度 20mg/L) ,确保镀层延伸率≥15%(按 IPC-TM-650 2.4.18 标准测试);电镀后进行 “退火处理”(温度 120℃,时间 60min),消除镀层内应力,镀层附着力用拉力计(JPE-Tens-500)测试,≥5N;
- 基材选型:优先选用生益 S1000-2 基材(Tg=175℃,弯曲强度 480MPa),若用于发动机舱 PCB(温度≤180℃),选用罗杰斯 RO4350B(Tg=280℃),基材需通过捷配 “高温稳定性测试”(150℃放置 1000h,厚度变化率≤1%)。
- 样品测试:每批次首件送捷配汽车电子实验室,按AEC-Q200 执行测试 —— 振动测试(10Hz~2000Hz,10g,1000h)无开裂;高温循环(-40℃~150℃,1000 次)镀层无脱落;耐湿热测试(85℃/85% RH,1000h)绝缘电阻≥10¹?Ω;
- 量产监控:批量生产中,每 1000 片抽检 20 片,用 X-Ray 检测(JPE-XR-800)台阶圆角(≥0.1mm),用金相显微镜(JPE-Metal-400)观察镀层韧性(延伸率≥15%),不合格品立即追溯结构设计或工艺参数;
- 焊接匹配:阶梯孔焊接需用SnAg3.0Cu0.5 焊料(熔点 217℃),回流焊峰值温度 245℃±5℃,保温时间 10s±2s,避免高温导致基材软化,捷配 SMT 生产线可提供焊接兼容性测试。
汽车电子 PCB 阶梯孔可靠性设计需以 AEC-Q200 标准为核心,从结构优化(台阶圆角)、镀层韧性(高延伸率)、基材适配(高 Tg)形成闭环,关键在于抵御振动应力与高温环境。捷配可提供 “汽车级阶梯孔专属服务”:结构应力仿真(ANSYS 汽车版)、可靠性全项测试(AEC-Q200)、量产工艺锁定,确保失效风险可控。
