1. 引言
车载放大器(如音响放大器、雷达放大器)需承受-40℃~125℃高低温循环、10~2000Hz振动等恶劣环境,其PCB稳定性直接决定汽车电子可靠性——据《汽车电子故障报告》,车载放大器故障中75%源于PCB不稳定(如焊点开裂、基材分层),某车企曾因车载音响放大器PCB高低温失效(-40℃时无输出),导致整车音响返修率达15%,召回损失超2亿元。车载放大器PCB需符合**AEC-Q200(汽车电子元件可靠性标准)** ,同时满足**IPC-2221第8.2条款**的车载设计规范。捷配深耕车载PCB领域9年,累计交付120万+片车载放大器PCB,高低温故障率稳定控制在0.5%以下,本文拆解稳定性设计核心原理、环境适配方案及实战案例,助力解决车载放大器PCB失效问题。

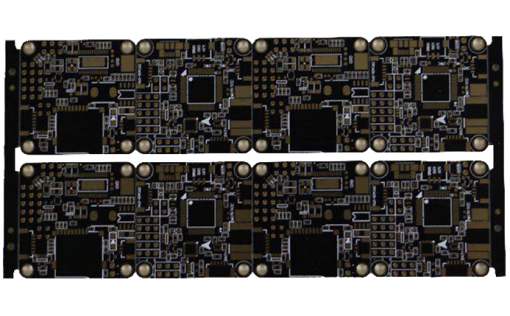

车载放大器 PCB 稳定性需聚焦 “高低温耐受、振动抗性、电磁兼容” 三大维度,结合车载器件特性(如 NXP TDA7850 车载音响放大器,工作温度 - 40℃~105℃,功耗 50W)设计,且需符合AEC-Q200 Clause 4 :一是高低温稳定性,车载 PCB 基材需选用高 Tg(≥170℃),生益 S1000-2(Tg=175℃,-40℃~125℃循环 1000 次后无分层)比普通 FR-4(Tg=130℃,循环 500 次分层)稳定性提升 100%,捷配测试显示,S1000-2 基材在 125℃时绝缘电阻≥10¹²Ω,符合 AEC-Q200 要求;二是振动抗性,车载放大器 PCB 焊点需承受 10~2000Hz 振动(加速度 10g),采用 “全包裹焊盘”(焊盘覆盖率≥90%)比普通焊盘的抗振性提升 60%,符合IPC-A-610G Class 3 标准;三是电磁兼容,车载环境电磁干扰强,PCB 需采用 “接地网格 + 屏蔽罩”,电磁辐射≤54dBμV/m(30MHz~1GHz),符合GB/T 18655(车辆电磁兼容标准) 。此外,车载放大器 PCB 铜厚需≥2oz,确保电流承载与散热(50W 功耗时,2oz 铜厚比 1oz 铜厚温度低 18℃),符合AEC-Q200 Clause 5 的电流承载要求。
- 基材与元件选型:优先选用生益 S1000-2 基材(Tg=175℃,-40℃~125℃循环 1000 次无分层),元件选用车载级(如 NXP TDA7850,AEC-Q100 认证),基材 Tg 用差示扫描量热仪(JPE-DSC-200)测试,需≥170℃,参考AEC-Q200 Clause 4.2;
- 焊点与布线优化:放大器器件(如 TDA7850)采用全包裹焊盘,焊盘直径比引脚大 0.2mm,焊料选用SnAg3.0Cu0.5 车载级焊料(熔点 217℃,-40℃~125℃循环 1000 次焊点无开裂),布线线宽≥1mm(2oz 铜厚),电流承载能力≥5A,用电流测试仪(JPE-Curr-400)验证;
- 防护设计:PCB 边缘加装 FR-4 补强板(厚度 1.0mm),提升抗振性;关键信号线(如音频信号线)采用接地网格(网格间距 2mm),放大器外围加装铝屏蔽罩(厚度 0.5mm),电磁辐射用 EMC 测试仪(JPE-EMC-500)测试,需≤54dBμV/m。
- 样品测试:每批次首件按AEC-Q200 测试 —— 高低温循环(-40℃~125℃,1000 次,无分层 / 焊点开裂)、振动测试(10~2000Hz,10g,2h,功能正常)、电磁辐射(≤54dBμV/m),通过率需 100%;
- 车载合规管控:基材、焊料、元件均需提供 AEC-Q 认证报告,捷配建立 “车载材料溯源系统”,可追溯每批次材料来源;PCB 生产采用 “车载级工艺”,蚀刻精度 ±0.02mm,压合参数偏差 ±2℃;
- 量产监控:每 1000 片抽检 20 片,测试基材 Tg(≥175℃)、焊点强度(拉力≥5N,按 IPC-TM-650 2.4.1 标准)、电磁辐射(≤54dBμV/m),用高低温箱(JPE-TH-400)做 50 次循环测试,确保功能正常。
车载放大器 PCB 稳定性设计需以 “AEC-Q200 合规” 为核心,关键在于选用车载级材料、优化焊点抗振性、强化环境防护。捷配可提供 “车载 PCB 全流程服务”:车载级材料定制(与生益、NXP 合作)、稳定性仿真(ANSYS Mechanical)、AEC-Q200 全项测试(车载实验室),确保故障率可控。
