极端环境高速 PCB 可靠性实战指南：抗老化与稳定性优化

一、引言

二、核心技术解析：极端环境对高速 PCB 的影响与失效机理

2.1 极端环境的核心类型与影响

2.2 极端环境下的 PCB 失效机理

• 温湿度失效：板材吸潮后介电常数变化（偏差超 10%），导致阻抗失配；焊盘氧化（CuO 厚度≥0.5μm）引发虚焊；PCB 热胀冷缩产生应力，导致分层、翘曲（翘曲度≥0.3mm）。
• 振动失效：焊点因疲劳应力产生裂纹（裂纹长度≥0.1mm），过孔铜层断裂，导致电气开路；元件与 PCB 连接松动，信号传输中断。
• 腐蚀失效：盐雾环境下，焊盘发生电化学腐蚀（腐蚀面积≥5%），镀层脱落（金层厚度≤0.5μm），导致接触电阻增大。

2.3 捷配极端环境 PCB 的核心保障

三、实操方案：极端环境高速 PCB 可靠性优化步骤

3.1 材料选型：耐候化与抗老化兼顾

• 操作要点：根据极端环境类型，选择耐温、耐湿、耐腐蚀的板材与元器件，避免材料失效。
• 数据标准：温湿度环境选用生益 S1130FR4 板材（耐温 - 40℃~125℃，吸潮率≤0.2%）或聚酰亚胺（PI）板材（耐温 - 55℃~200℃）；盐雾环境选用罗杰斯 RO4350B 板材，表面处理采用沉金（金层厚度≥1.5μm）或化学镀镍金（ENIG）；振动环境选用高 Tg 板材（Tg≥170℃），增强机械强度；符合 IPC-4101、GB/T 4677 标准。
• 工具 / 材料：参考捷配极端环境材料选型手册，元器件选用工业级（-40℃~85℃）或车规级（-40℃~125℃）产品。

3.2 工艺优化：抗腐蚀与抗振动强化

• 操作要点：采用防腐蚀工艺、结构加固工艺，提升 PCB 的环境适应性与机械强度。

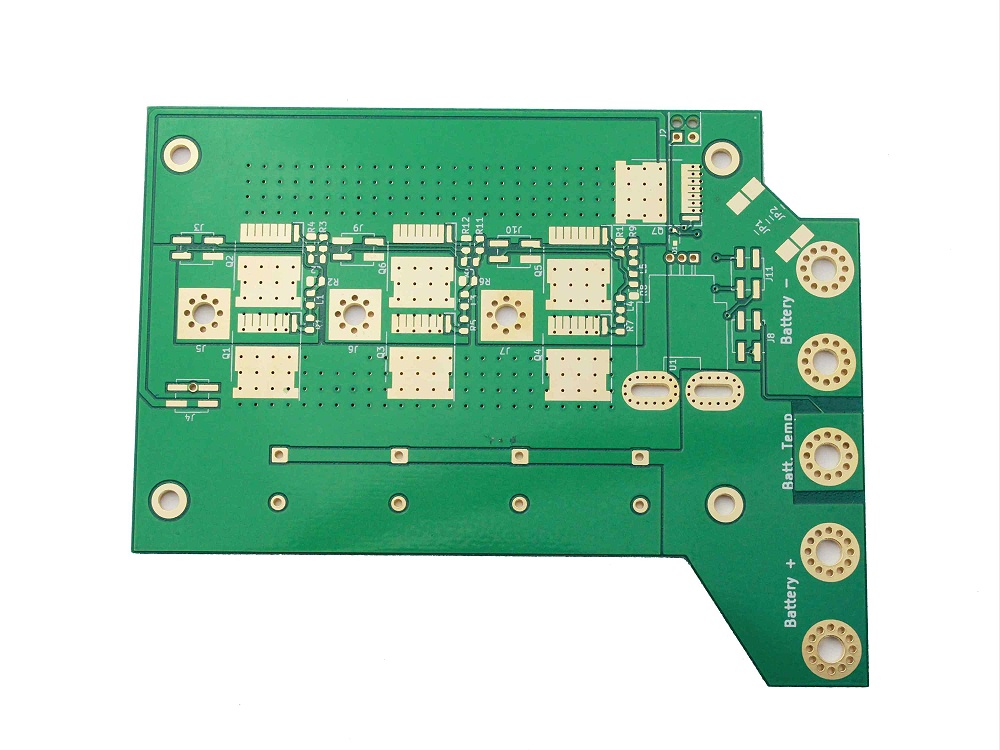

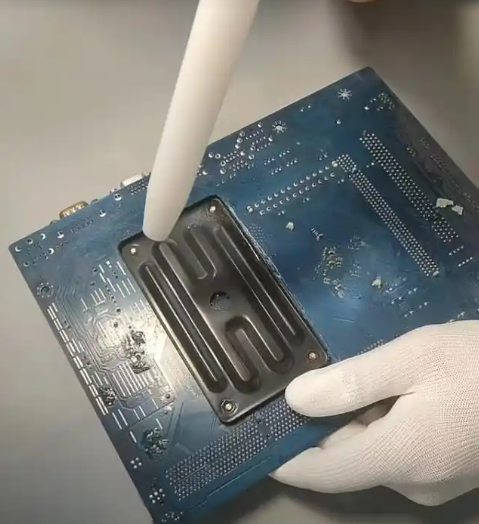

• 数据标准：防腐蚀工艺采用三防漆（如道康宁 DC1-2577）涂覆，厚度≥50μm，覆盖 PCB 表面与焊点，盐雾测试（GB/T 2423.17）48 小时无腐蚀；抗振动工艺增加加固过孔（孔径 0.4mm，间距 5mm）、边缘补强板（厚度 1.0mm），焊点采用圆角设计，增强抗疲劳能力；符合 IPC-610G Class 3 标准。
• 工具 / 材料：核心设备包括三防漆涂覆机（全自动喷雾式）、补强板压合机，三防漆品牌选用道康宁、汉高（Henkel）。

3.3 设计优化：降低环境应力影响

• 操作要点：优化 PCB 布局与结构设计，减少环境应力集中，提升散热与排水能力。
• 数据标准：布局上，高功耗元件分散布置，避免局部热点；PCB 边缘采用圆角设计（半径≥2mm），减少振动应力集中；结构上，预留排水孔（孔径 1mm），避免积水导致腐蚀；散热上，增加散热铜皮（面积≥PCB 总面积 30%），铜厚≥2oz，提升热循环稳定性；符合 IPC-2221 第 7.4 条款。
• 工具 / 材料：设计软件 PADS，使用 ANSYS Mechanical 仿真工具优化结构，预测振动应力分布。

3.4 检测验证：全环境可靠性测试

• 操作要点：执行 “温湿度循环 + 振动冲击 + 盐雾腐蚀” 全维度测试，验证 PCB 可靠性。
• 数据标准：温湿度循环测试（GB/T 2423.22）：-40℃~85℃，1000 次循环，无分层、翘曲（≤0.1mm），电气性能偏差≤5%；振动冲击测试（GB/T 2423.10）：10g、11ms 半正弦波，焊点无裂纹，过孔无断裂；盐雾测试（GB/T 2423.17）：5% NaCl 溶液，48 小时，无腐蚀、镀层脱落；符合 IPC-9701 标准。
• 工具 / 材料：检测设备包括 MU 可程式恒温恒湿试验机、振动冲击试验机、盐雾试验箱。

四、案例验证：某户外 5G 路由器 PCB 可靠性整改

4.1 初始问题

4.2 整改措施

• 材料优化：将普通 FR4 板材更换为捷配推荐的生益 S1130FR4（Tg=170℃，吸潮率 0.15%），表面处理采用沉金（金层厚度 1.8μm），元器件选用工业级产品（-40℃~85℃）。
• 工艺优化：PCB 表面涂覆道康宁 DC1-2577 三防漆（厚度 60μm），边缘加装 1.0mm 厚的 FR4 补强板，焊点采用圆角设计；增加加固过孔（0.4mm 孔径，5mm 间距），过孔铜厚提升至 30μm。
• 设计优化：重新布局高功耗元件，分散热点；PCB 边缘设置 2mm 圆角，预留 4 个排水孔（1mm 孔径）；散热铜皮面积扩大至 PCB 总面积 40%，铜厚 2oz。
• 检测验证：通过捷配可靠性测试中心进行 1000 次温湿度循环、10g 振动冲击、48 小时盐雾测试，全程监测 PCB 状态。

4.3 优化效果

• 环境适应性：1000 次温湿度循环后，PCB 无分层，翘曲度 0.08mm，介电常数偏差 3%，阻抗稳定；振动测试后，焊点开裂率 0.2%，过孔断裂率 0.1%；盐雾测试后，焊盘腐蚀面积≤1%，接触电阻≤0.01Ω。
• 使用寿命：户外实地测试 2 年，故障率从 25% 降至 2.5%，使用寿命延长至 5 年以上。
• 市场表现：产品成功进入户外通信市场，月销量突破 3 万台，客户投诉率从 30% 降至 1%，品牌口碑显著提升。

五、总结建议
