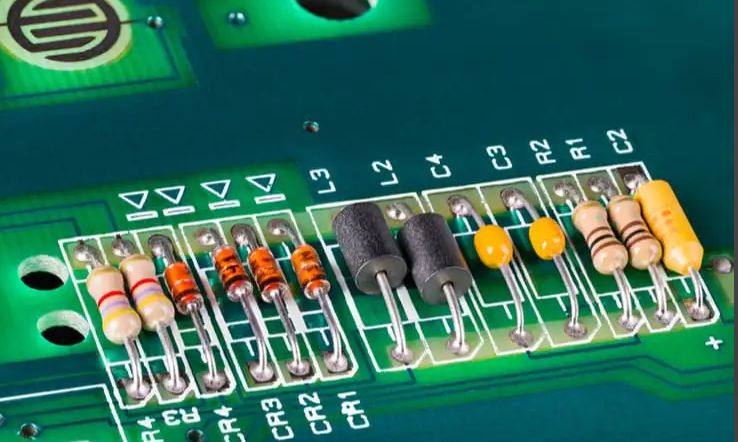

工业仪器常工作在高低温循环（-40℃~85℃）、湿热（85% RH）、振动冲击（10g 加速度）等恶劣环境，PCB 的环境适应性直接决定仪器使用寿命。行业数据显示，未做可靠性强化设计的 PCB，在恶劣环境下的平均无故障时间（MTBF）仅 5000 小时，而经过强化设计的 PCB，MTBF 可提升至 50000 小时以上。某工业控制器厂商数据显示，因 PCB 在高低温循环中出现焊盘脱落、线路开裂，产品现场故障率达 15%，维修成本超千万元。捷配深耕恶劣环境 PCB 制造，其工业控制 PCB、汽车电子 PCB 通过 - 40℃~85℃高低温循环测试、1000 小时湿热测试，本文结合 IPC-6012、GB/T 2423 标准，拆解仪器仪表 PCB 在高低温、湿热、振动环境下的可靠性强化设计方案，助力研发主管攻克环境失效难题。
- 高低温循环失效：温度剧烈变化导致 PCB 基材与铜箔热膨胀系数（CTE）不匹配，产生热应力，引发线路开裂、焊盘脱落、过孔断裂。例如，普通 FR4 板材的 CTE 为 18ppm/℃，铜箔 CTE 为 17ppm/℃，长期循环会导致界面剥离。
- 湿热环境失效：湿气渗入 PCB 内部，导致基材水解、金属镀层腐蚀，甚至引发短路。高湿环境下，PCB 绝缘电阻会从 10^12Ω 降至 10^6Ω 以下，满足不了绝缘要求。
- 振动冲击失效：工业现场的振动（10-2000Hz）导致 PCB 与元器件连接松动，焊点开裂、过孔变形，尤其对插件元件影响显著。
可靠性强化设计遵循 “材料耐候 + 结构加固 + 防护处理” 三大原则：材料选择高 CTE 匹配、耐湿热的基材（如高 TG FR4、聚酰亚胺）；结构设计优化铜箔布线（如增加散热铜皮、优化过孔结构），提升机械强度；防护处理采用三防漆涂覆、 conformal coating 等，隔绝湿气、灰尘与腐蚀介质。根据 IPC-6012 Class 3 标准，恶劣环境 PCB 的焊盘附着力应≥1.5N，绝缘电阻≥10^10Ω，耐温范围 - 55℃~125℃。
捷配通过 “材料升级 + 工艺优化 + 防护处理” 构建可靠性体系：选用高 TG FR4（TG≥170℃）、聚酰亚胺（PI）等耐候材料，CTE 匹配度提升至 95%；过孔采用盲埋孔 + 金属化处理，孔铜厚度≥35μm，抗拉伸强度≥20N；支持三防漆涂覆（丙烯酸、硅酮材质），防护等级达 IP65；检测环节通过高低温循环测试（-40℃~85℃，1000 次循环）、湿热测试（85℃/85% RH，1000 小时）、振动测试（10g，10-2000Hz），确保 MTBF≥50000 小时。
- 操作要点：根据目标环境选择耐高低温、耐湿热、抗腐蚀的 PCB 基材与辅料，避免材料选型不当导致失效。
- 数据标准：高低温环境（-40℃~85℃）选用高 TG FR4 板材（生益 S1130，TG=170℃，CTE=15ppm/℃）；极端高低温（-55℃~125℃）选用聚酰亚胺（PI）板材（CTE=12ppm/℃）；湿热环境选用无卤阻燃板材，吸水率≤0.2%；符合 IPC-4101 标准。
- 工具 / 材料：参考捷配恶劣环境 PCB 材料选型手册，辅料选用无铅焊料（SnBiAg，熔点 138℃）、耐温≥150℃的阻焊油墨（太阳无卤油墨）。
- 操作要点：优化铜箔布线、过孔结构、板边加固设计，提升 PCB 抗振动、抗热应力能力。
- 数据标准：铜箔布线采用网格状或大面积铺铜，增加散热与机械强度；过孔直径≥0.5mm，孔铜厚度≥35μm，每 10mm 设置一个加固过孔；板边增加加强筋（宽度≥5mm），插件元件焊盘直径≥2.0mm，附着力≥1.5N；符合 IPC-2221 第 7.3 条款。
- 工具 / 材料：设计软件 Altium Designer 22，参考捷配 PCB 结构加固规范，加强筋采用 FR4 材质一体成型。
- 操作要点：关键区域涂覆三防漆，插件元件引脚做防腐蚀处理，PCB 边缘做密封处理。
- 数据标准：三防漆选用丙烯酸材质（耐温 - 55℃~125℃），涂覆厚度≥50μm，覆盖焊盘、焊点、元器件引脚；插件引脚镀锡厚度≥10μm，防腐蚀等级达盐雾测试（5% NaCl，48 小时）无锈蚀；PCB 边缘采用硅胶密封，防护等级达 IP65；符合 GB/T 2423.17 标准。
- 工具 / 材料：三防漆选用道康宁（Dow Corning）DC1-2577，密封硅胶选用瓦克（Wacker）E430，参考捷配防护处理工艺规范。
- 操作要点：选择具备恶劣环境 PCB 生产经验的工厂，严控蚀刻、电镀、焊接等工艺参数，避免工艺缺陷导致失效。
- 数据标准：蚀刻均匀性 ±8%，线路无毛刺、缺口；电镀采用全板镀铜工艺，铜厚一致性 ±5%；焊接采用氮气回流焊，峰值温度 245±5℃，保温 10s，焊点空洞率≤5%；符合 IPC-A-610G Class 3 标准。
- 工具 / 材料：核心设备包括劲拓氮气回流焊、日联 X-RAY 检测机（焊点检测）、拉力测试仪（焊盘附着力测试）。
恶劣环境 PCB 可靠性设计的核心是 “提前预判环境风险，全维度强化防护”，研发主管需结合仪器工作场景，针对性制定材料、结构、工艺的强化方案。实操中需重点关注三点：一是材料选型精准匹配环境极限参数，避免 “降配” 导致失效；二是结构设计注重机械强度与热应力平衡，减少失效隐患；三是选择具备恶劣环境 PCB 生产能力的平台（如捷配），其成熟的工艺体系与检测标准可保障批量可靠性。
捷配在恶劣环境 PCB 领域的服务能力突出：支持高 TG FR4、PI 等多种耐候板材的打样与批量生产，免费打样覆盖 1-6 层板；提供三防漆涂覆、结构加固等一体化防护处理，四大生产基地配备高低温循环测试机、湿热测试箱、振动测试台等全套检测设备；服务西门子、施耐德等工业品牌的案例，已验证方案的可靠性。对于工作在极端环境（如沙漠、海洋、高空）的仪器仪表，可进一步咨询捷配研发团队，获取定制化可靠性强化方案。
