多层板铜平衡常见误区大揭秘:这些 “想当然” 的做法全错了

来源:捷配 时间: 2025/12/15 10:09:04 阅读: 71
    作为 PCB 技术运营专家,见过太多因为 “想当然” 导致的铜平衡问题:“我觉得铜面积差不多就行”“补点铜总能改善平衡吧”“层数少不用做铜平衡”…… 这些误区看似合理,实际却会让批量生产良率骤降。今天就把这些常见误区一一拆穿,帮你避开那些没必要的坑。




误区一:“铜面积差不多就行,不用那么精准”

很多工程师凭肉眼判断 “铜分布差不多”,或者觉得 “差 20% 也没关系”,但实际生产中,铜面积差异超过 15%,翘曲风险会呈指数级上升。
捷配做过一组测试:6 层板对称层铜面积差异 10% 时,翘曲率仅 0.1%;差异 15% 时,翘曲率升到 0.3%;差异 20% 时,翘曲率直接飙到 0.8%,远超行业允许的 0.3mm 标准。
正确做法:用设计软件精准统计铜面积,对称层差异必须控制在 10% 以内,别凭感觉判断。如果时间紧张,可提交给捷配免费 DFM 审核,系统会自动计算差异,不用自己手动统计。



误区二:“补铜越多越好,反正能平衡”

有人觉得铜不平衡就多补点铜,甚至在信号层加大面积实心铺铜,结果不仅没改善平衡,还带来了新问题:
  • 实心铺铜会导致散热不良,焊接时器件容易虚焊;
  • 高频信号层铺铜太多,会增加寄生电容,影响信号完整性;
  • 孤立的实心铺铜和基材结合不牢,压合后容易起泡、分层。

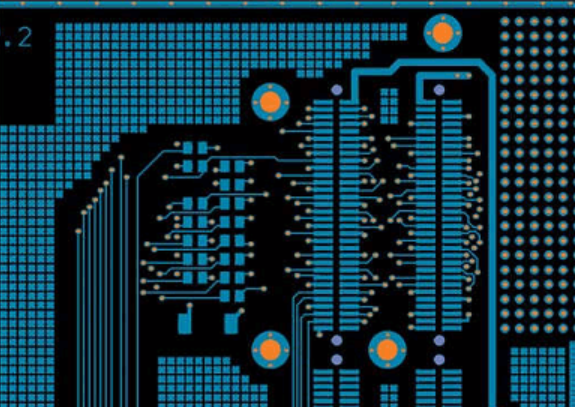

正确做法:补铜要 “适量且合理”,优先选网格铺铜(网格间距 0.8-1.2mm),补铜区域要和电源层、地线相连,避免孤立;同时避开高频信号线、敏感器件,不影响电气性能。
曾经有个客户的 4 层板,为了平衡铜面积,在信号层加了一块 10mm×10mm 的实心铺铜,结果批量生产时,30% 的板出现分层,后来改成网格铺铜并接地,分层问题完全解决。



误区三:“层数少(4 层板)不用做铜平衡”

很多人觉得 4 层板结构简单,铜不平衡也没关系,可实际情况是,4 层板因为层数少,铜不平衡的影响更直接。比如 4 层板的顶层和底层铜面积差异太大,压合后很容易翘曲,甚至影响插件和焊接。
捷配生产数据显示,4 层板因铜不平衡导致的不良率占比达 25%,仅次于 6 层以上高密度板。而且 4 层板大多用于消费电子、工业控制等批量产品,一旦出问题,损失更大。
正确做法:不管层数多少,只要是多层板,都要做铜平衡。4 层板重点关注顶层 / 底层、L2/L3 层的对称,铜面积差异同样控制在 10% 以内。



误区四:“只关注铜面积,忽略分布均匀性”

这是最容易踩的坑!比如顶层铜面积 50%,底层也 50%,看似平衡,但顶层铜集中在左侧,底层铜集中在右侧,压合时局部应力还是会不平衡,导致板件翘曲或局部变形。
正确做法:不仅要保证对称层铜面积一致,还要确保铜分布均匀。设计时可以用 “铜分布热力图” 功能(很多 PCB 软件都有),查看铜是否集中在某一区域,尽量让铜均匀分散在整个板面。



误区五:“生产时可以通过工艺弥补铜不平衡”

有些工程师觉得,设计时铜平衡做得一般,生产时调整压合工艺就能弥补。但实际情况是,工艺调整只能轻微改善,无法从根本上解决问题。比如铜面积差异超 20%,再怎么调整温度、压力,也很难避免翘曲。
正确做法:铜平衡的核心在设计,生产工艺只是 “辅助保障”。设计阶段把铜平衡做好,生产时只要按标准工艺执行,就能稳定达标;如果设计有缺陷,生产端再怎么补救,效果也有限。
总结下来,多层板铜平衡的误区,本质上是 “对原理理解不深 + 侥幸心理”。避开这些坑的关键,就是 “精准统计、合理补铜、关注分布、重视设计”。如果不确定自己的设计有没有踩坑,最稳妥的办法就是找专业的 DFM 审核团队(比如捷配)帮忙把关,毕竟批量生产后再返工,代价可比前期审核高多了。
