PCB曝光工艺油墨色差缺陷？工艺调整 + 管控，轻松搞定
来源：捷配
时间: 2026/01/12 10:17:16
阅读: 7
今天咱们要聊的是一个容易被忽视，但对产品质量影响很大的缺陷 ——油墨色差。很多时候，PCB 板曝光显影后，同一批次板子之间，或者同一块板子的不同区域，油墨颜色深浅不一，这种色差不仅影响外观一致性，还可能被客户退货。
问：什么是 PCB 曝光工艺的油墨色差？它有哪些类型？
答：油墨色差，指的是 PCB 板经曝光、固化后，油墨颜色与标准色板存在偏差，或者同一批次产品之间颜色不一致的现象。从色差的表现形式来看，主要分为三种类型：
答：油墨色差，指的是 PCB 板经曝光、固化后，油墨颜色与标准色板存在偏差，或者同一批次产品之间颜色不一致的现象。从色差的表现形式来看，主要分为三种类型：
- 批次间色差：不同批次生产的板子，油墨颜色深浅不同，比如上一批是深绿色，这一批是浅绿色。
- 板内色差：同一块板子的不同区域颜色不一致，比如边缘颜色深，中间颜色浅，或者有明显的 “阴阳色”。
- 面间色差：同一块板子的正面和背面，油墨颜色存在差异。
色差的判断一般用色差仪检测，通过 Lab颜色空间数值来量化，当色差 ΔEab 超过 2.0 时，就会被判定为不合格产品。
问：为什么曝光工艺会导致油墨色差？核心影响因素有哪些？
答：油墨色差的形成，是油墨本身、曝光参数、固化工艺、生产环境等多个因素共同作用的结果，核心影响因素主要有以下几点。
第一，油墨因素，这是色差的根源。
答：油墨色差的形成，是油墨本身、曝光参数、固化工艺、生产环境等多个因素共同作用的结果，核心影响因素主要有以下几点。
- 油墨批次差异：不同批次生产的油墨，颜料分散均匀度、固含量、粘度等指标存在细微差别，即使是同一品牌、同一型号的油墨，也会出现色差。
- 油墨储存不当：油墨在储存过程中，如果温度过高、阳光直射，会导致颜料氧化或沉降，使用时颜色就会发生变化；另外，油墨开封后没有及时密封，混入杂质或吸收水分，也会影响颜色。
- 油墨配比不均：使用时油墨搅拌不充分，颜料和树脂没有均匀混合，或者稀释剂添加量不一致，会导致涂布后的油墨颜色深浅不一。

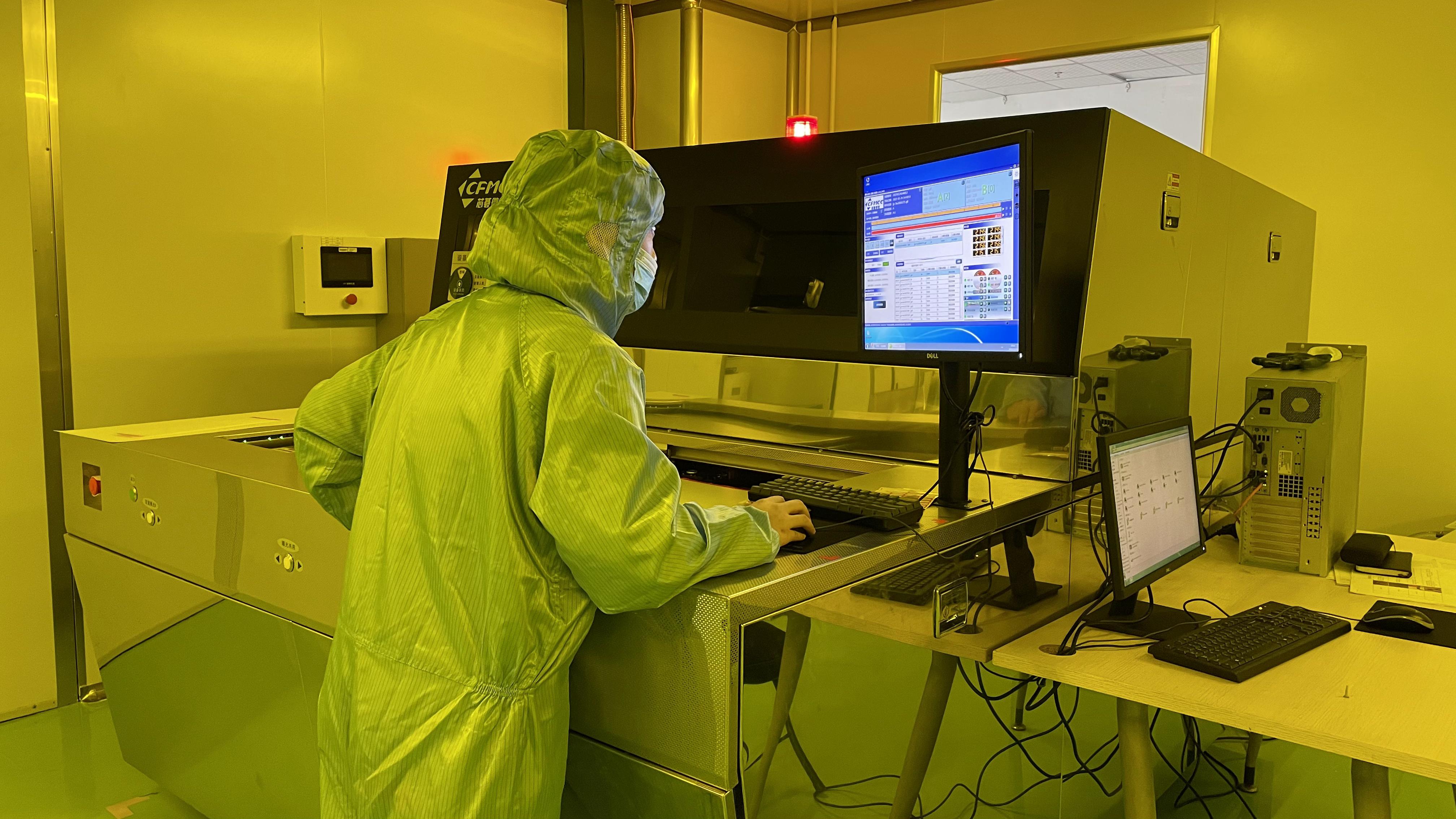

第二，曝光参数设置不当。
- 曝光能量不均匀：曝光机的灯管老化、反光罩污染，会导致基板表面的紫外线强度分布不均，能量高的区域油墨固化更充分，颜色会偏深；能量低的区域固化不充分，颜色偏浅。
- 曝光时间不一致：不同批次板子的曝光时间没有统一标准，操作员随意调整，会导致固化程度不同，进而产生色差。
- 真空度不足：曝光机真空度不够，底片和基板之间有间隙，光线散射，局部曝光不均匀，也会造成板内色差。
第三，固化工艺参数不稳定。
- 后固化温度和时间差异：后固化是油墨颜色稳定的关键步骤，温度太高或时间太长，油墨会过度固化，颜色变深；温度太低或时间太短，固化不充分，颜色变浅。如果不同批次板子的后固化参数不一致，就会出现批次间色差。
- 固化炉温度分布不均：固化炉内部的加热管老化，或者风道堵塞，会导致炉内温度不均匀，板子在炉内不同位置的固化程度不同，产生板内色差。
第四，生产环境和操作因素。
- 涂布厚度不均匀：涂布机的刮刀磨损、传送速度不稳定，会导致油墨层厚度不一致，厚的地方颜色深，薄的地方颜色浅。
- 环境温湿度变化：生产车间温湿度波动太大，会影响油墨的流平性和固化速度，进而导致色差；比如湿度太高，油墨吸收水分，颜色会变浅。
- 基板表面状态差异：不同批次基板的表面粗糙度、清洁度不同，油墨附着厚度和固化速度也会不同，产生色差。
问：针对油墨色差，有哪些具体的解决措施？
答：解决油墨色差，需要从源头管控油墨，优化曝光和固化工艺，建立标准化操作流程，具体措施如下。
第一步，严格管控油墨的采购、储存和使用。
答：解决油墨色差，需要从源头管控油墨，优化曝光和固化工艺，建立标准化操作流程，具体措施如下。
第一步，严格管控油墨的采购、储存和使用。
- 油墨采购：尽量选择同一批次的油墨，大批量采购时，要求供应商提供色差检测报告；不同批次的油墨到货后，先进行小样试验，确认颜色一致后再投入生产。
- 油墨储存：油墨要存放在阴凉、干燥、避光的仓库，温度控制在 15-25℃；开封后的油墨要及时密封，并且在 7 天内用完；使用前将油墨充分搅拌 30 分钟以上，确保颜料均匀分散。
- 油墨配比：制定严格的稀释剂添加标准，同一批次油墨的稀释比例必须一致；搅拌后的油墨用 100 目的滤网过滤，去除杂质。
第二步，优化曝光参数，保证曝光均匀性。
- 设备维护：定期清洁曝光机的灯管、反光罩和玻璃台面，每月更换一次老化的灯管；定期校准曝光机的能量计，确保紫外线强度稳定。
- 统一曝光参数：根据油墨供应商提供的标准，设定固定的曝光能量和时间，比如阻焊油墨曝光能量控制在 80-120mJ/cm²，严禁操作员随意调整；对于不同尺寸的基板，制定对应的曝光参数表。
- 提升真空度：检查曝光机的真空系统，确保真空度在 - 0.08MPa 以上，底片和基板紧密贴合，避免光线散射。
第三步，稳定固化工艺参数。
- 统一后固化标准：制定固定的后固化参数，比如阻焊油墨后固化温度 150℃，时间 60 分钟；将参数录入固化炉的控制系统，自动运行，避免人为调整。
- 维护固化炉：定期清洁固化炉的风道和加热管，确保炉内温度分布均匀，温差控制在 ±3℃以内；在固化炉内放置温度记录仪，实时监控温度变化。
- 固化后冷却：固化后的板子要在室温下自然冷却，避免骤冷导致油墨颜色发生变化。
第四步，优化涂布和前处理工艺。
- 维护涂布设备：定期更换磨损的刮刀，调整涂布机的传送速度和压力，确保油墨层厚度均匀，同一批次板子的油墨厚度偏差控制在 ±2μm 以内。
- 统一前处理标准：优化基板前处理工艺，确保不同批次基板的表面粗糙度和清洁度一致；前处理后的基板要在规定时间内涂布，避免氧化。
问：如何长期预防油墨色差缺陷？
答：长期预防油墨色差，关键在于建立全流程的标准化管控体系，做好以下几点：
答：长期预防油墨色差，关键在于建立全流程的标准化管控体系，做好以下几点：
- 建立色差检测标准：每批次板子生产前，用色差仪检测小样的颜色，与标准色板对比，ΔE*ab≤1.5 时才能批量生产；生产过程中，每 2 小时抽检一次，发现色差及时调整。
- 做好生产记录：建立生产参数记录表，记录每批次的油墨批次、曝光能量、固化参数、涂布厚度等信息，方便后续追溯问题。
- 定期培训操作员：提升操作员的标准化操作意识，避免人为因素导致的参数波动。
- 环境管控：保持生产车间的温湿度稳定，安装恒温恒湿系统，温度控制在 22-25℃，湿度 45%-60%。
油墨色差看似是小问题，但却直接影响产品的品质和客户满意度。只要做好全流程的管控，就能轻松实现油墨颜色的一致性。
