PCB板设计中的接地设计方式

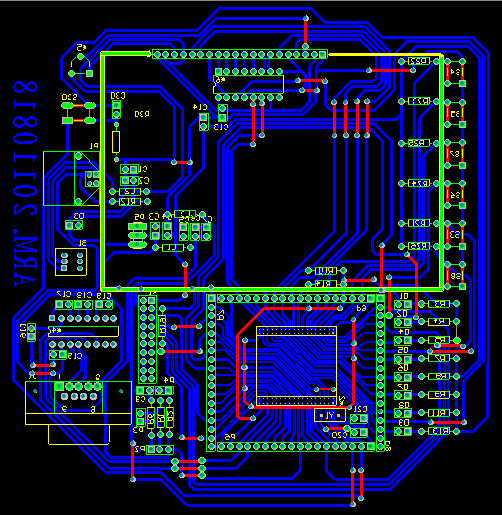

在设计PCB板时,如果要降低受到干扰的程度,那么就要采用接地措施。这样不仅能够给信号电压带来平稳的零电位参考点,而且能够具有屏蔽效果。接地主要分为单点和多点两种方式。其中,单点接地在系统里,仅一个物理点被视作接地参考点,其余的则要把全部的接地点都集中到一个点。信号工作频率不大于1 MHz 的低频电路,不会对布线的电感造成影响。不过接地电路构成的环流会形成一定的干扰,因此最好使用单点接地的形式。如果信号工作频率较强,导致工作波长和接地引线的长度不能比拟的话,就不适合采用单点接地的形式。这种情况下,最好采用多点接地。
多点接地是电路里所有接地点都和附近的接地平面衔接,从而使接地引线最短。如果信号工作频率是不小于10 MHz 的低频电路,那么地线阻抗就会变得很大。这个时候就要尽可能地让地线阻抗下降,然后运用多点接地的形式。如果是高低频混合电路,就要运用混合接地的形式。
在数字信号处理器控制电路里,数字和模拟这两种信号类型能够同时存在。如果想减轻这两种信号形成的干扰,就要采取分割地面的方式。分割期间要遵照以下几项原则:(1)数字地要和电源输入接口离得近些,模拟地要在外围处;(2)数字电路的位置要在数字地上面,而模拟电路的位置要在模拟地的上面,A/D 电路的位置则要在前面两者之间;(3)数字地不允许跨过模拟电路,同时模拟地也不可以跨过数字电路;(4)数字地与模拟地进行衔接的时候,阻抗要尽可能地低一些。
