六层板DFM规则：优化设计，提升可制造性

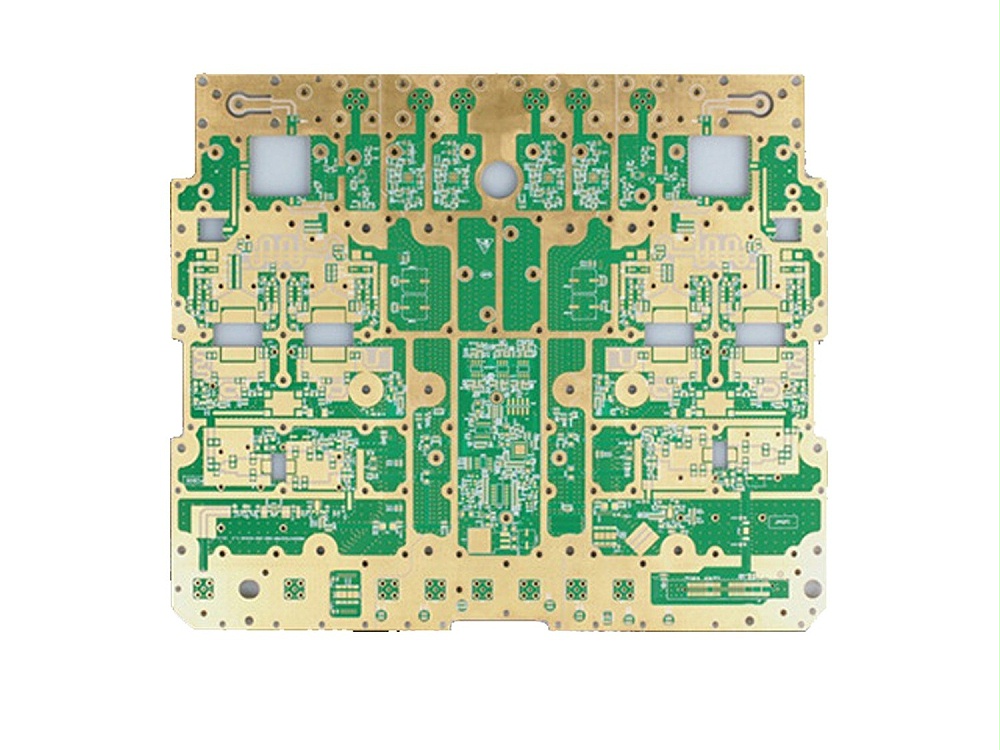

六层板的设计与制造需要遵循一系列可制造性设计（DFM）规则，这些规则能够确保生产过程的顺利进行，减少制造缺陷，提升产品质量和生产效率。

 布局规划规则

 元件布局

   合理分区 ：将不同功能模块的元件进行分区布局，如将模拟电路、数字电路、高频电路等分开，以减少相互干扰。模拟电路元件应放置在靠近电源输入端和信号输入端的位置，以降低噪声干扰；数字电路元件则应集中在数字信号处理区域，以减少数字信号对模拟信号的影响；高频电路元件需要远离低频电路元件，并且要尽量缩短高频信号的传输路径，以减少信号损耗和干扰。

   元件间距 ：确保元件之间有足够的间距，以便于焊接和后续的维修。一般建议元件之间的间距不小于 0.5mm，但对于一些大型元件或有特殊散热要求的元件，需要适当增加间距，以保证良好的通风和散热。例如，功率器件如功率 MOSFET、大功率电阻等，由于在工作过程中会产生大量的热量，其周围应留有足够的空间用于安装散热片，并且与相邻元件的间距应不小于 2mm，以确保热量能够及时散发出去，避免元件因过热而损坏。

 电源和地线布局

   电源层和地层划分 ：合理划分电源层和地层，采用大面积的铜箔铺设，以降低电源阻抗和地线阻抗，提高电源的稳定性和信号的完整性。在六层板中，通常将一层作为电源层，另一层作为地层，电源层和地层之间紧密耦合，以形成良好的电源分配系统。例如，在高层板设计中，电源层和地层的间距应尽量小，一般不超过 10mil，以减少电源回路的电感，降低电源噪声。

   电源和地线连接 ：电源和地线的连接应尽量短而宽，避免使用细长的导线，以减少电源回路的阻抗和压降。在连接电源和地线时，应采用多个过孔进行连接，以增加连接的可靠性。例如，在电源层和地层之间，每隔一定的距离（如 50 - 100mil）设置一个过孔，以确保电源和地线的良好连接。

 布线规则

 信号线布线

   线宽和间距 ：根据信号的电流大小和频率选择合适的线宽和间距。对于一般信号线，线宽应不小于 0.2mm，间距不小于 0.2mm；对于大电流信号线，线宽应适当增加，以满足电流的通过需求；对于高频信号线，线宽和间距应更加严格，一般要求线宽为 0.15 - 0.2mm，间距不小于 0.2mm，以减少信号的衰减和串扰。例如，在电源线设计中，对于 1A 的电流，线宽应不小于 1mm；对于 10A 的电流，线宽应不小于 2mm。

   布线长度 ：尽量缩短信号线的布线长度，以减少信号的延迟和衰减。特别是在高速信号传输中，布线长度对信号质量的影响更为显著。例如，在设计高速数字电路时，信号线的布线长度应尽量控制在 10cm 以内，以保证信号的完整性和可靠性。

 电源线和地线布线

   电源线和地线宽度 ：电源线和地线的宽度应足够宽，以满足大电流的通过需求。一般电源线的宽度应不小于 2 - 3mm，地线的宽度应不小于 3 - 4mm。在多层板中，电源层和地层的面积应尽量大，以降低电源阻抗和地线阻抗，提高电源的稳定性和信号的完整性。

   电源线和地线的分布 ：电源线和地线应尽量均匀分布，避免局部电源线和地线过于集中，导致电源阻抗过高和地线电位不均匀。在布线时，应将电源线和地线分布在板子的四周和中间，形成一个完整的电源网络和地网络，以保证电源和地的稳定供应。

 过孔设计规则

 过孔类型选择

   盲孔和埋孔 ：在六层板设计中，盲孔和埋孔可以有效减少过孔的Stub 效应，提高信号传输质量。盲孔只穿透部分层，而埋孔则完全隐藏在板内，它们能够缩短信号传输路径，降低信号反射和损耗。例如，在高速信号传输中，使用盲孔和埋孔可以将信号传输路径缩短 30% - 50%，从而提高信号的完整性和可靠性。

   普通过孔 ：普通过孔适用于一般信号的传输，其成本较低，制造工艺成熟。在设计中，应根据信号的特性和要求选择合适的过孔类型，以平衡成本和性能。

 过孔尺寸和间距

   过孔尺寸 ：过孔的尺寸应根据信号的电流大小和频率进行设计。一般过孔的直径应不小于 0.3mm，孔壁的厚度应不小于 0.05mm，以保证过孔的电气性能和机械强度。对于大电流信号，过孔的直径应适当增加，以满足电流的通过需求。

   过孔间距 ：过孔之间的间距应不小于 0.5mm，以避免过孔之间的相互干扰和短路。在高密度布线区域，过孔之间的间距可以适当减小，但应保证过孔之间的绝缘性能。

 阻抗控制规则

 特征阻抗计算

   微带线和带状线 ：在六层板中，微带线和带状线是常见的传输线类型。微带线的特征阻抗主要受线宽、板厚、介质厚度和介电常数等因素的影响。通过准确计算特征阻抗，能够确保信号传输的匹配和完整性。例如，对于 FR-4 材料的板子，微带线的特征阻抗计算公式为：Z0 = \frac{87}{\sqrt{\varepsilon_r + 1.41}} \times \ln\left(\frac{5.98h}{0.8w + t}\right)，其中 Z0 为特征阻抗，h 为介质厚度，w 为线宽，t 为铜箔厚度，εr 为介质介电常数。

   带状线 ：带状线的特征阻抗计算需要考虑上下两层介质的影响。一般来说，带状线的特征阻抗比微带线低，其计算公式较为复杂。在设计中，应根据具体的布线结构和材料参数，使用专业的电磁仿真软件进行精确计算，以保证特征阻抗的准确性。

 阻抗控制方法

   线宽和介质厚度调整 ：通过调整线宽和介质厚度来控制特征阻抗。如果需要增加特征阻抗，可以适当减小线宽或增加介质厚度；反之，如果需要减小特征阻抗，可以适当增加线宽或减小介质厚度。例如，在设计高速信号传输线路时，如果发现特征阻抗偏高，可以通过适当增加线宽来降低阻抗，以达到匹配要求。

   参考地平面完整性 ：保持参考地平面的完整性对于阻抗控制至关重要。地平面应尽量完整，避免在地平面上开过多的槽和缺口，以免破坏信号回流路径，导致阻抗变化和信号反射。如果必须在地平面上开槽，应在槽的两侧布置适当的过孔，以提供信号回流路径。

 制造工艺规则

 焊盘设计

   焊盘尺寸 ：焊盘尺寸应与元件引脚尺寸相匹配，一般焊盘直径应比元件引脚直径大 0.2 - 0.4mm，以保证元件引脚能够可靠地焊接到焊盘上。对于 BGA 封装等高密度封装元件，焊盘尺寸应根据 BGA 球间距和球径进行精确设计，以确保焊接质量和可靠性。

   焊盘形状 ：焊盘形状应根据元件引脚形状进行设计，一般采用圆形或方形焊盘。对于一些特殊形状的引脚，如矩形引脚或异形引脚，应采用相应的焊盘形状，并确保焊盘与引脚之间的接触面积足够大，以提高焊接强度和可靠性。

 加工工艺窗口

   尺寸公差 ：在设计中，应考虑加工尺寸公差，确保设计尺寸在加工工艺允许的范围内。一般线宽、间距和过孔尺寸等的公差应控制在 ±0.05 - ±0.1mm 之间，以保证加工质量和产品一致性。

   铜箔厚度 ：铜箔厚度的选择应根据信号电流大小和制造工艺能力进行综合考虑。常见的铜箔厚度有 18μm、35μm、70μm 等。对于大电流信号，应选择较厚的铜箔，以满足电流通过需求；对于高密度布线区域，应选择较薄的铜箔，以便于布线和制造。

 测试与验证规则

 测试点设计

   布局合理性 ：测试点应合理布局在板子的边缘或便于测试的区域，避免与其他元件和布线发生冲突。测试点之间的间距应不小于 1.0mm，以保证测试探针能够准确接触测试点。对于一些大型板或复杂板，可以设计多个测试点，以提高测试效率和覆盖率。

   数量充足 ：确保测试点数量充足，能够覆盖所有关键信号和电源网络。一般对于六层板，测试点数量应不少于 10 - 15 个，以满足测试要求。测试点可以布置在电源引脚、地引脚、关键信号线等位置，以便于对电路进行测试和调试。

 可测试性检查

   设计规则检查（DRC） ：在设计完成后，应进行全面的设计规则检查，包括布线规则、过孔规则、阻抗控制规则等，确保设计符合制造工艺要求。使用专业的 PCB 设计软件进行 DRC 检查，可以快速发现设计中存在的问题，并及时进行修改。

   制造前验证 ：在制造前，应与制造商进行充分沟通，提供详细的设计文件和制造要求，并要求制造商进行制造前验证。制造商可以对设计文件进行再次检查，确认设计的可制造性，并及时反馈可能存在的问题，避免因设计问题导致生产延误和成本增加。

通过遵循以上六层板 DFM 规则，能够有效提高六层板的可制造性，减少生产过程中的问题和缺陷，提高产品质量和生产效率，降低生产成本，加快产品上市时间。
