光电耦合器布局隔离准则

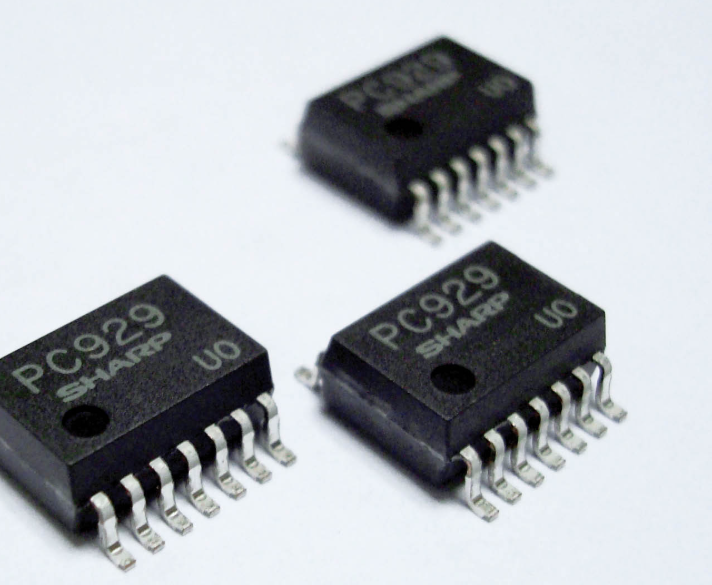

现代高密度电子设计中，光电耦合器是实现电路间安全隔离的核心元件。然而，其隔离效能不仅取决于器件本身的绝缘参数，更与PCB布局的精细化程度直接相关。布局不当会使标称10kV的隔离电压在实际应用中骤降60%以上，导致敏感电路暴露在电气噪声与高压威胁之下。

一、布局隔离失效隐形陷阱

光电耦合器的隔离屏障极易因设计疏漏而弱化：

• 爬电距离不足：输入/输出走线间距若未达到8.3mm/kV（涂层导体）或25mm/kV（裸导体）的安全标准，高压环境可能诱发电弧击穿

• 地平面共用的灾难：当输入/输出地线共用返回路径时，电机启停等瞬态噪声会通过地环路耦合到敏感控制电路，工业现场实测显示此类干扰可使信号误码率提升20倍

• 旁路电容缺失的代价：未在光耦电源引脚3mm范围内布置0.1μF高频去耦电容，电源线上的开关噪声将直接调制LED发光强度，导致输出信号产生高达200mV纹波

二、四维布局防护准则

1. 空间隔离：建立电气“防火分区”

• 物理分割策略：在PCB上用2mm以上槽缝分割输入/输出区域，并填充绝缘阻焊漆

• 器件布局禁忌：严禁将继电器、功率MOSFET等噪声源布置在光耦10mm范围内，某变频器案例显示，未遵守此规则导致光耦输出端耦合出1.2Vp-p尖峰电压

2. 层叠优化：构建电磁屏蔽堡垒

• 地平面策略：采用“日”字形地层设计，输入/输出地平面仅通过光耦下方0.5mm宽铜箔桥接

• 电源防护：在四层板中，将VCC_IN与VCC_OUT电源层分别夹在两地平面之间，形成天然电磁屏蔽

• 过孔阵列屏蔽：沿隔离带边缘布置间距1mm的接地过孔阵列，可将高频辐射噪声衰减15dB

3. 热应力管理：被忽视的隔离杀手

高温会显著弱化光耦的绝缘性能：

• 散热设计：在医疗设备电源模块中，未配置散热铜箔的光耦在满负荷工作时结温达105°C，隔离电阻从10^12Ω降至10^9Ω

• 布局要点：在光耦底部设置4×4mm散热焊盘，通过8个0.3mm过孔连接底层2oz铜箔，实测可降低结温18°C

4. 信号完整性强化：超越常规的防护手段

• 差分信号传输：对模拟信号采用HCPL-4562等差分输出光耦，配合100Ω阻抗匹配走线，可将共模抑制比（CMRR）提升至140dB

• 抗干扰增强：在数字光耦输出端增设施密特触发器，某工业PLC案例证明此举使EFT抗扰度从±2kV提升至±4.5kV

• 三线屏蔽法：对长距离传输信号采用内层走线，两侧布置平行接地线，外部再覆以屏蔽层，有效抑制串扰

三、敏感电路防护应用

医疗ECG监测设备：

• 前置放大电路采用双光耦冗余隔离，输入级以铜箔屏蔽舱包裹

• 布局遵守8mm爬电距离准则，成功通过BF型设备10kV电击测试

光伏逆变器驱动：

• 在IGBT驱动光耦（如ACPL-332J）周围设置5mm隔离禁区

• 二次侧电源经π型滤波器净化，使开关噪声降至50mV以下

汽车BMS系统：

• 采用三明治结构PCB，光耦布置在中间层

• 电池采样线与光耦输入走线呈正交布线，温度漂移误差减小0.05%

某卫星电源模块的教训：因光耦输出端与PWM芯片距离过近，太空辐射导致单粒子翻转触发误动作。重新布局后隔离间距从2mm增至6mm，并增设μ级金属屏蔽罩，单粒子效应发生率降低两个数量级。
