4层pcb多少钱一平米-价格背后的技术博弈

来源: 时间: 2025/06/12 09:53:00 阅读: 352

当工程师在屏幕上完成第四层走线时,成本计算的复杂性才刚刚开始——四层PCB的报价单上,每平方米600元至1800元的巨大价差,折射出电子制造领域最隐秘的成本博弈。

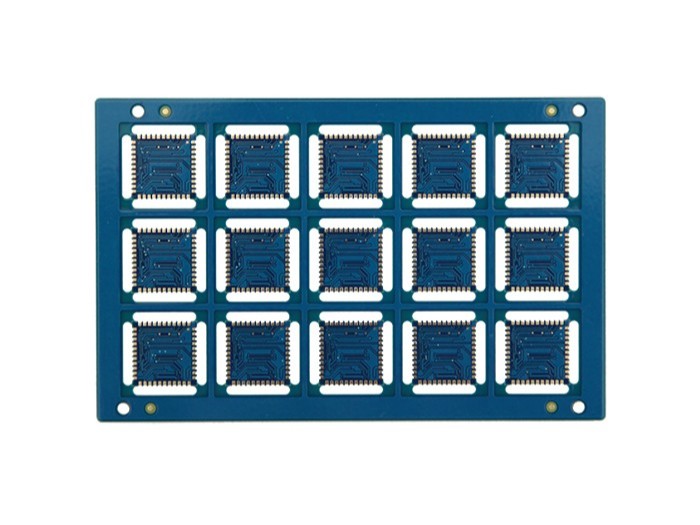

4层HDI 半孔.jpg

一、基准价格:浮动的成本地平线

四层PCB的基准价格绝非固定数字。以常规FR-4板材为例:

  • 批量生产(≥20平方米)的裸板成本通常落在420-460元/平方米区间

  • 小批量订单(<10平方米)因工程费分摊,价格跃升至500-600元/平方米

  • 超薄/超厚需求(如0.6mm或2.0mm板厚)触发50元/平方米的厚度附加费

表面处理工艺则构成第二道价格分水岭:基础有铅喷锡几乎无附加成本,而沉金工艺会直接增加100元/平方米,若需无铅喷锡再加收15元。这些基础参数如同PCB的“基因序列”,在报价阶段就已锁定60%的成本结构。


二、隐性成本放大器:被忽视的工艺变量

真正拉开价格差距的,往往是设计细节中的“魔鬼”:

  • 铜厚升级:当功率电路需要2oz铜箔(常规为1oz),每层叠加增加50元/平方米成本,四层叠加则达200元

  • 孔密度惩罚:孔数超过10万孔/平方米后,每增加1万孔加收3元/平方米,这对高密度芯片封装板尤为致命

  • 阻抗控制:需激光钻孔的HDI板,成本飙升至普通四层板的2倍以上

更隐蔽的是材料选择的蝴蝶效应。某医疗设备采用高频PTFE基材替代FR-4,虽基材成本增加40%,但通过减少30%的噪声滤波元件,整体方案反而更具性价比——这印证了高阶材料在系统级成本优化中的杠杆作用


三、批量效应:成本曲线的陡峭转折

订单规模对单价的影响远超想象:

  • 工程费黑洞:首批生产时,1500元工程费+300元测试费需分摊,10平方米订单即抬高单价180元

  • 规模临界点:50平方米订单较10平方米单价直降17%(从500元→420元)

  • 连续生产红利:同设计二次下单时,四层板单价公式中的常数项从1800元骤降至300元,触发断崖式降价

但批量优势存在边界效应。当订单超过100平方米,物流仓储成本开始侵蚀利润,此时70-100平方米往往是最佳经济区间。


四、成本优化战略:在性能与价格间走钢丝

精明的设计者正在重构成本控制逻辑:

  • 层数置换策略:某通信模块将六层板改为“2+2”假四层结构(外覆2oz铜箔),既满足大电流需求又节省30%成本

  • 区域化沉金:仅在金手指区域使用沉金工艺,比全板沉金降低85元/平方米

  • 孔径统一革命:将过孔规格从5种减至2种,使某工控板钻孔成本下降22%

更前沿的尝试来自材料创新。CEM-3复合基材在1.0mm板厚应用场景中,以77元/平方米的价格提供接近FR-4的性能,成为消费电子降本新宠。


五、未来成本:技术迭代中的新平衡点

成本结构正在被新技术改写:

  • 激光直接成像(LDI):省去菲林制版环节,小批量订单减少0.05元/平方厘米菲林费

  • 半加成法(mSAP):使10/10μm线宽的四层板量产成本逼近传统6/6μm工艺

  • 云制造平台:聚合碎片化订单,使5平方米订单也能享受50平方米级单价


四层PCB的定价本质是道动态方程:基材成本是固定项,工艺复杂度为指数变量,而批量规模则提供降阶因子。当设计者在FR-4的经纬线上编织电路时,每一条走线选择都在重构成本拓扑——真正经济的四层板,始于工程师在性能与成本间精准设置的每一个等位面。
