ESD器件布局与走线电感怎么平衡？

静电放电（ESD）如同电子设备的“隐形杀手”，一次瞬态脉冲足以瘫痪高速接口。传统设计中，工程师常在接口处堆砌TVS管、电容和磁珠，却发现滤波效果不尽如人意，问题的核心往往不在于保护器件的选型，而在于布局与走线电感形成的隐形战场。

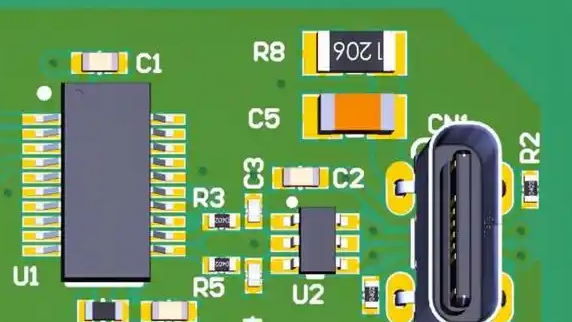

一、布局：

ESD的本质是纳秒级的高能脉冲（0.7-1ns上升时间），其泄放路径上的每一毫米走线都意味着额外的寄生电感。当TVS器件未紧贴接口时，引线电感与ESD电流（峰值可达30A@8kV）相互作用，根据公式 V = L·di/dt，仅5nH的电感即可在1ns内产生高达15V的感应电压尖峰。这足以使钳位电压抬升，导致后级芯片遭受过压击穿。

最优布局策略遵循三重法则：

• 距离法则：TVS器件距接口端子≤1.5mm，如USB接口的ESD器件应直接布置在连接器焊盘后方，确保信号先经过TVS再进入线路

• 路径法则：TVS接地端通过多个过孔（2-3个）直连地层，避免使用细长走线接地。某路由器设计中，将TVS接地走线从10mm缩短至1mm，ESD抗扰度提升3kV

• 隔离法则：受保护信号线与其他线路间隔至少3倍线宽，防止耦合感应电压。平行走线产生的串扰可能形成“第二ESD路径”，旁路保护器件

二、寄生电感：

走线电感不仅影响ESD泄放，更会与滤波网络形成谐振，导致频响特性畸变。在LC滤波器中，PCB走线引入的寄生电感（典型值1nH/mm）将与设计电感叠加，改变谐振点。例如某Type-C接口的π型滤波器，因电源走线过长引入8nH电感，使目标滤波频点从500MHz偏移至350MHz，高频噪声抑制能力下降40%。

电感平衡的核心在于“三避三增”：

• 避直切角：直角走线增加电感15%，采用45°或弧线转角

• 避层跳跃：过孔带来1-2nH电感，高速信号换层不超过2次，换层时差分对旁添加接地过孔提供回流路径

• 避孤立铜皮：未接地的铺铜成为辐射天线，需通过密集过孔（间隔≤13mm）连接地层

• 增参考面：内层走线下方设置完整地平面，将信号环路面积压缩70%以上，减少磁场耦合

• 增对称性：差分对严格等长（USB3.1要求≤2mil偏差）并包地处理，两侧地铜间距≤3倍线宽

• 增去耦密度：TVS器件的电源端并联10μF+0.1μF电容，形成高频接地通路

三、高速接口：

当信号速率突破5Gbps（如HDMI 2.1、USB4），ESD器件的寄生电容成为另一瓶颈。传统TVS管3pF电容对USB 2.0影响甚微，但在USB 3.1 Gen2系统中却会造成边沿退化。某4K摄像模块因使用5pF TVS管，导致眼图闭合度恶化40%。

高速设计需突破双重矛盾：

• 电容悖论：滤波电容需抑制噪声但不可衰减信号。解决方案是选择超低电容TVS（如聚合物ESD器件电容<0.5pF）或集成EMI滤波器（如EMIF08-VID01F2的17pF线电容）

• 密度悖论：多保护器件挤占布线空间。采用倒装芯片封装（间距400μm）节省70%面积，同时降低寄生电感

• 接地悖论：金属外壳接口需接保护地（PGND），但需与信号地（GND）通过磁珠隔离，避免ESD电流涌入数字地

四、从设计到验证的系统法则

优秀的ESD防护是“堵”与“导”的艺术。整机层面通过金属屏蔽“堵”住静电侵入，PCB层面则需“导”通高效泄放路径。某工业控制器通过三阶防御实现±30kV防护：

1. 外壳接地点间距≤100mm

2. 板边环绕2.5mm宽接地环

3. 关键信号采用双层TVS架构（前置低电容聚合物ESD，后置大电流TVS）

验证阶段需关注两要点：

• 阻抗连续性：使用TDR（时域反射计）检测走线阻抗突变点，阻抗偏差>10%需重新布线

• 热逃逸风险：ESD器件在8kV脉冲下温升需<40℃，接地路径温升异常暴露设计缺陷

“静电设计不是元件的堆砌，而是电磁能量的疏导艺术。”一位资深工程师在整改某医疗设备ESD问题时感叹。
