面向工程师的DFA(装配设计)清单

来源: 时间: 2025/06/23 10:55:00 阅读: 236

设计兼具功能性和成本效益的产品需要仔细考虑其组装方式。装配设计 (DFA) 是一种通过减少零件数量、简化零部件设计和最大限度地缩短装配时间来简化装配过程的方法。对于工程师来说,在设计阶段的早期实施 DFA 原则可以将制造成本降低多达 50%,并提高产品可靠性。这篇博文提供了为工程师量身定制的全面 DFA 检查表,借鉴了行业最佳实践,帮助您优化设计以实现高效装配。

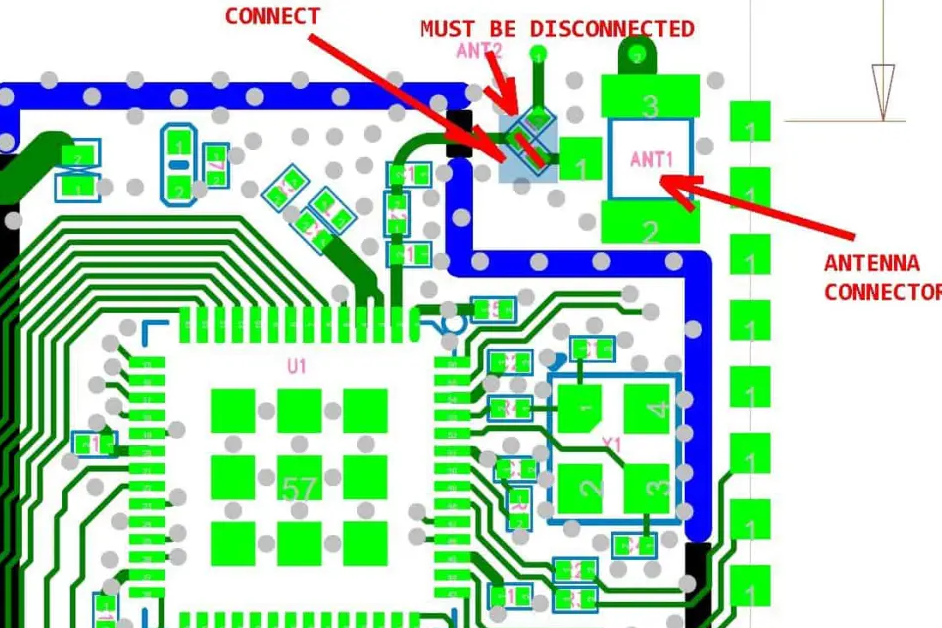

DFA餐厅


为什么 DFA 对工程师很重要

DFA 是一种主动的方法,专注于在设计阶段简化组装,与修复生产过程中的问题相比,可以节省时间和资源。通过及早解决装配挑战,工程师可以减少错误、降低人工成本并加快上市时间。例如,研究表明,产品最终成本的 70% 以上是在设计阶段确定的,这使得 DFA 成为成本控制的关键工具。无论您是设计消费电子产品、汽车零部件还是工业设备,遵守 DFA 原则都可以确保您的产品在现场更易于组装且更可靠。

此清单概述了将 DFA 集成到您的工作流程中的可行步骤,确保您的设计针对可制造性和装配效率进行了优化。



DFA 工程师清单

1. 最大限度地减少零件数量

减少零件数量是 DFA 的基石。更少的零件意味着更少的装配步骤、更低的库存成本和更少的缺陷机会。对于每个组件,请问:“这个部件有必要吗?”和“它的功能可以与另一个部件组合吗?例如,将支架和外壳组合成一个模制部件可以省去组装步骤,并将材料成本降低 10-20%。

  • 可作提示:执行功能分析以识别冗余部分。使用 Boothroyd Dewhurst DFA 准则来评估每个组件是否相对于其他组件移动、需要不同的材料或提供独特的功能。

  • 示例:在 PCB 设计中,在表面贴装技术 (SMT) 组装过程中,用单个电阻器阵列替换多个分立电阻器可以将贴装时间缩短 15%。

2. 标准化组件

使用标准化组件可以简化采购、降低成本并提高可靠性。定制零件通常需要专门的工具,使生产成本增加 30% 或更多。标准部件(如常见紧固件或广泛使用的 IC)很容易获得,并经过可靠性测试。

  • 可行的提示:选择行业标准元件,如用于 PCB 的 0805 电阻器或 SOIC 封装,它们与自动拾取和放置机器兼容。

  • 示例:选择标准 M3 螺钉而不是定制紧固件可以将每个螺钉的装配时间缩短 5 秒,从而在大批量生产中节省大量时间。

3. 自定位和自紧固零件的设计

自定位部件在装配过程中自行引导到位,减少了对夹具或手动对齐的需求。自紧固部件,如卡扣或压接,无需螺钉或粘合剂,将组装时间缩短多达 25%。

  • 可行的提示:合并倒角、凸耳或槽等功能,以确保零件自动对齐。对于 PCB,确保引脚 1 标记清晰,以防止在组装过程中出现方向错误。

  • 示例:与使用螺钉相比,用于消费类设备的卡扣式外壳可以将每个单元的组装时间缩短 10 秒。

4. 优化组件布局

在 PCB 或机械组件上正确放置组件可最大限度地减少组件错误并改善热管理。对于 PCB,确保元件与环形环的间距至少为 7 mil,与孔的间距至少为 8 mil,以防止焊桥或错位。

  • 可作的提示:按功能(例如电源、信号或控制电路)对组件进行分组,以减少信号干扰并简化焊接。使用自动放置工具优化布局。

  • 示例:将功率晶体管等高热元件放置在远离敏感 IC 的位置可以减少热应力,将可靠性提高 15%。

5. 简化装配流程

复杂的装配步骤会增加人工成本和错误率。设计零件以最大限度地减少所需的工具或作数量。例如,将独特紧固件的数量从 5 个减少到 2 个可以将装配时间缩短 20%。

  • 可行提示:使用模块化设计将复杂的装配体分解为可独立构建和测试的子装配体。对于 PCB,确保封装符合数据表规格,以避免返工。

  • 示例:与单个复杂电路板相比,带有预组装子板的模块化 PCB 设计可以将最终组装时间缩短 30%。

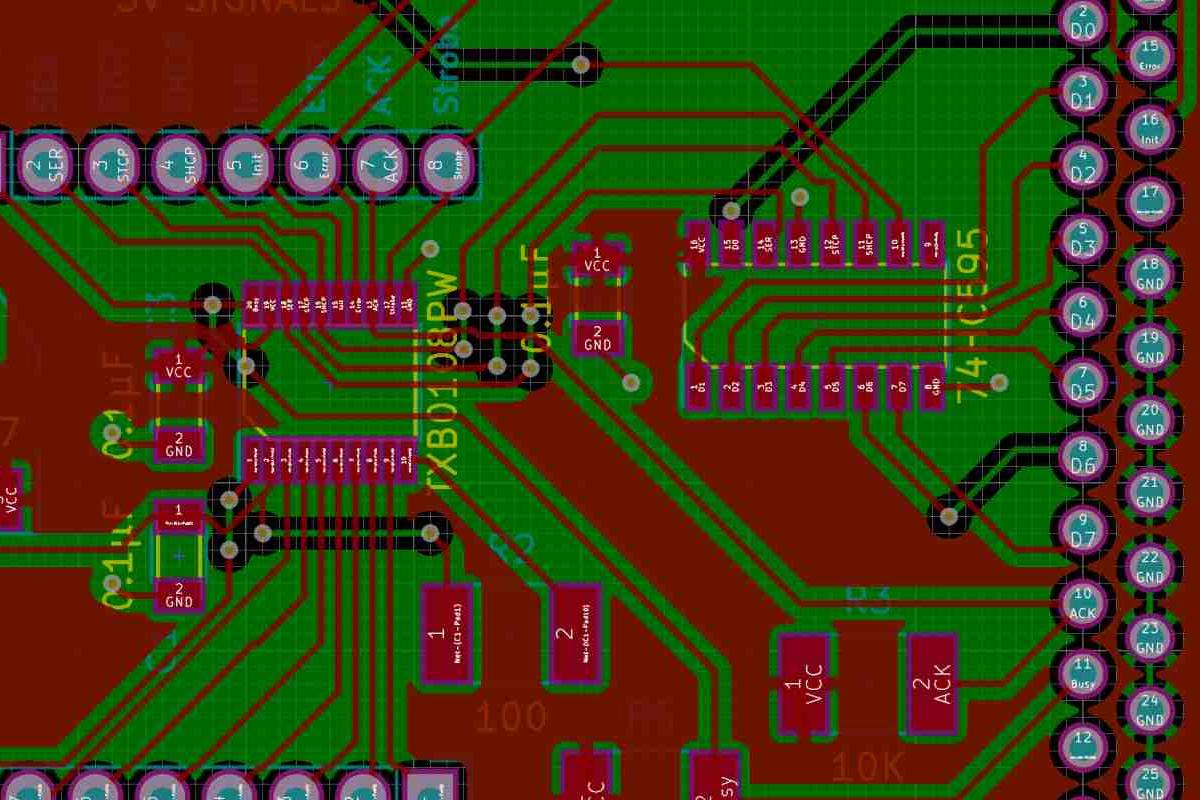

模块化 PCB 设计

6. 加入 Poka-Yoke(防错)

防错技术通过设计只能正确组装的零件来防止装配错误。例如,不对称特征或独特的连接器可确保组件以正确的方向安装。

  • 可作的提示:在 PCB 设计中使用极化连接器或键槽,以消除方向误差。验证部件图中的极性标记是否清晰。

  • 示例:键控 USB-C 连接器可防止错误插入,与非极化连接器相比,将装配错误减少 10%。

7. 确保适当的公差

过于严格的公差会增加制造成本,但并不总是能提高性能。对于 PCB,除非必要,否则请避免指定低于 5 mil 的公差,因为更严格的公差会使制造成本增加 15-20%。

  • 可作提示:查看制造设备的工艺能力并指定这些限制内的公差。对于机械零件,使用倒角或圆角来适应轻微的错位。

  • 示例:为 PCB 上的元件到孔间距指定 7 mil 的间隙可确保与标准 SMT 工艺兼容,从而避免昂贵的返工。

8. 验证封装和 BOM 准确性

不匹配的封装或不正确的物料清单 (BOM) 条目可能会停止生产。例如,当 BOM 指定 0402 时,0806 电阻器的封装可能会导致组装延迟和额外成本。

  • 可行提示:根据元件数据表交叉检查所有封装,并验证 BOM 详细信息,包括制造商零件编号 (MPN) 和数量。

  • 示例:使用自动化 DFA 软件验证封装可以将错误减少 25%,确保从设计到组装的平稳过渡。

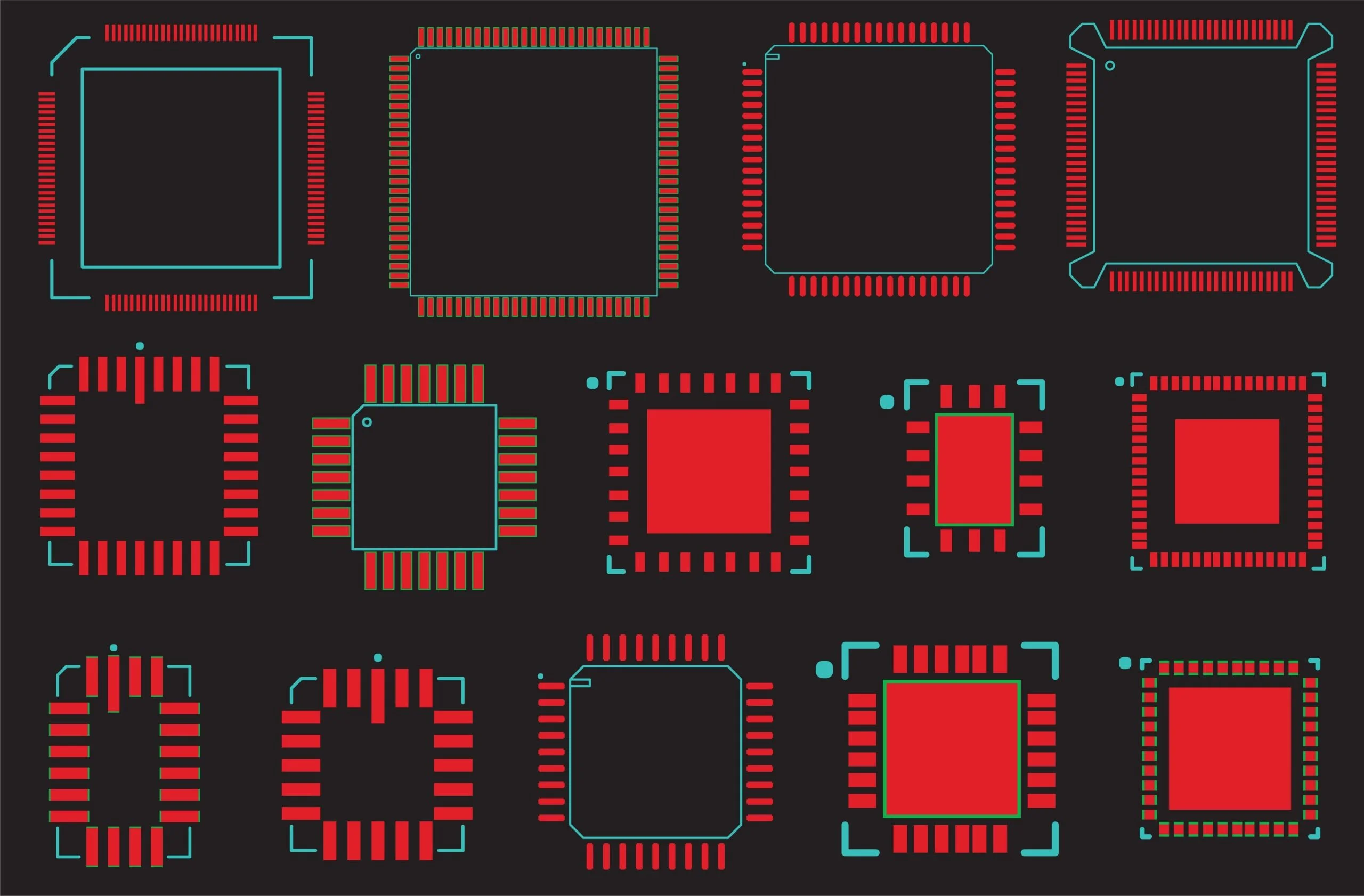

PCB 封装

9. 促进测试和检查

设计应包括简化测试和检查的功能,例如测试点或可触及的焊点。这减少了质量控制时间,提高了良率。

  • 可作的提示:为 PCB 上的关键网络添加测试点,并确保焊点可见,以便进行自动光学检测 (AOI)。保持 1.6 mil 的阻焊间隙以防止短路。

  • 示例:包括电源和接地网络的测试点可以将每个电路板的测试时间缩短 10 分钟,从而提高生产吞吐量。



将 DFA 集成到您的工作流程中

要有效实施 DFA,请执行以下步骤:

  1. 基线分析:记录当前的装配过程,包括时间研究和缺陷率,以建立基准。

  2. 跨职能团队:让设计、制造和质量工程师参与进来,尽早发现装配挑战。

  3. 产品拆解:拆解原型以查明耗时或容易出错的步骤。

  4. 应用 DFA 指标:使用 Boothroyd Dewhurst DFA 软件等工具量化装配效率并提出改进建议。

  5. 迭代和验证:根据 DFA 调查结果进行重新设计,并通过原型进行验证,以确认节省的成本和时间。

通过将 DFA 原则嵌入到您的设计流程中,您可以显著降低成本并提高产品可靠性。例如,汽车行业的一个案例研究表明,应用 DFA 可将仪表板模块的装配时间缩短 40%,并将生产成本降低 30%。



捷配PCB如何支持 DFA 实施

我们了解 DFA 在实现经济高效且可靠的设计方面的重要性。我们的快速原型设计服务使工程师能够快速测试和改进 DFA 优化的设计,确保及早发现问题。凭借全球物流和先进的制造能力,我们提供符合 DFA 原则的高质量 PCB 组装,例如精确的元件放置和标准化流程。我们的专家团队还提供 DFA 审查,作为我们交钥匙 PCB 组装服务的一部分,帮助您发现在不影响质量的情况下简化设计和降低成本的机会。




实施 DFA 原则对于旨在设计经济高效、可靠且易于组装的产品的工程师来说至关重要。通过遵循此检查清单(最大限度地减少零件数量、标准化组件、整合自定位功能等),您可以简化装配过程并降低生产成本。在设计阶段的早期整合 DFA 不仅可以节省时间和金钱,还可以提高产品质量,让您在市场上获得竞争优势。立即开始应用这些 DFA 指南,以转变您的设计并实现卓越制造。
