原型组装：加快上市时间的技巧

在快节奏的电子产品世界中，将产品快速推向市场可以决定其成功与否。原型组装是这一旅程中的关键步骤，它允许工程师在投入全面生产之前测试和改进设计。执行良好的原型阶段可以及早发现设计缺陷，减少昂贵的修订，并加快上市时间。

为什么原型组装对上市时间很重要

原型设计不仅仅是一个初步步骤，它是成功发布产品的基础。通过创建和测试功能性 PCB 原型，工程师可以在大规模生产之前验证设计、识别问题并改进性能。根据行业数据，与在生产开始后修复设计缺陷相比，在原型制作过程中发现设计缺陷可以将开发成本降低多达 10 倍。简化的原型装配流程不仅可以节省时间和金钱，还可以在当今快速的创新周期中为您提供竞争优势。

1. 从稳健的可制造性设计 （DFM） 开始

原型装配中的一个常见障碍是制造困难或成本高昂的设计。可制造性设计 （DFM） 可确保您的 PCB 针对装配进行优化，从而减少错误并加快生产速度。以下是纳入 DFM 原则的方法：

• 简化元件放置：以逻辑方式放置元件以最小化走线长度并避免复杂的布线。例如，将高速信号组件靠近其连接器，以减少信号完整性问题，例如串扰或阻抗不匹配（目标阻抗：单端信号为 ~50 欧姆）。

• 标准化组件： 使用标准、现成的组件以避免供应链延迟。例如，选择常见的 0805 电阻器尺寸而不是小众的 0201 可以显着缩短交货时间。

• 最小化层数：除非您的设计需要高密度互连 （HDI），否则请以更少的层数（例如 2-4 层）为目标，以减少制造时间和成本。4 层板通常比 8 层板少花 1-2 天来制作原型。

通过优先考虑 DFM，您可以避免昂贵的重新设计，并确保您的原型以最小的问题准备好进行组装。

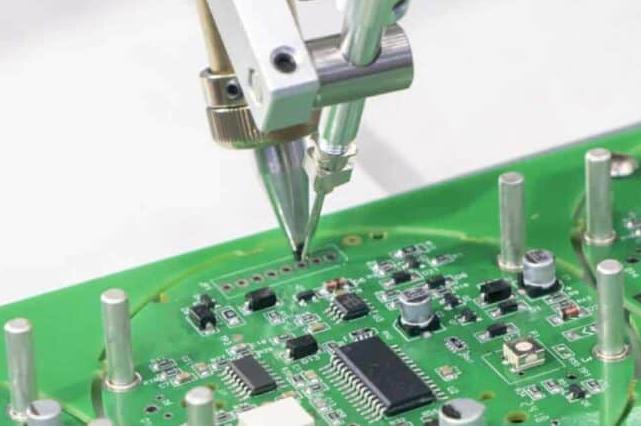

2. 利用快速原型制作服务

在原型组装中，时间至关重要，选择具有快速周转能力的制造商可以节省数天甚至数周的时间。快速原型制作服务在不影响质量的情况下优先考虑速度，通常在短短 24-48 小时内交付完全组装的 PCB。以下是充分利用这些服务的方法：

• 选择可靠的合作伙伴：选择在快速原型制作方面拥有良好记录的制造商。寻找自动光学检测 （AOI） 和 X 射线测试等功能来确保质量。

• 提交简洁设计文件：提供 Gerber 文件、物料清单 （BOM） 和精确的装配说明，以避免与制造商来回沟通。不完整的文件可能会延迟 1-3 天的生产。

• 选择交钥匙解决方案：制造商处理组件采购、制造和组装的交钥匙服务可以减少协调时间。例如，交钥匙供应商可以在数小时内采购到 100 nF 的电容器，而如果您自己管理采购，则需要几天时间。

通过与快速原型制作服务合作，您可以快速迭代并保持您的项目正常进行。

3. 尽早确定功能测试的优先级

原型阶段的功能测试对于在问题升级之前发现问题至关重要。模拟真实世界工作条件的功能电路测试 （FCT） 夹具可以验证 PCB 在电源下的性能。以下是有效集成测试的方法：

• 信号完整性测试：对于高速设计，验证信号完整性以避免反射或串扰等问题。例如，3.5 GHz 信号需要受控的阻抗走线（通常为 50-100 欧姆）来保持性能。

• 模拟真实条件：在不同的温度（例如，工业应用的 -40°C 至 85°C）和功率条件下测试您的原型，以确保可靠性。

• 尽可能自动化：使用自动化测试设备 （ATE） 运行重复测试，例如检查关键节点（例如 3.3V 或 5V 电源轨）的电压电平，以节省时间并提高准确性。

早期测试可降低代价高昂的返工风险，并确保您的设计可用于生产。

4. 优化组件选择的可用性

组件短缺可能会破坏您的原型设计时间表。到 2024 年，全球供应链挑战使 30% 的电子项目平均延迟了 2-4 周。为避免这种情况，请关注组件可用性：

• 尽早检查库存：在完成设计之前，使用分销商数据库确认元件可用性。例如，像 STM32F4 系列这样的微控制器可能比利基 FPGA 的交货时间短。

• 避免过时的部件：交叉引用组件生命周期状态，以避免部件接近使用寿命，如果需要更换，这可能会导致延迟。

主动的组件选择可确保您的原型组装按计划进行，并最大限度地降低供应链风险。

5. 通过清晰的文档简化装配

清晰的文档是高效原型组装的支柱。设计文件或说明中的歧义可能会导致错误，从而增加您的时间表。请遵循以下最佳实践：

• 详细 BOM：包括零件编号、数量和特定容差（例如，电容器为 ±5%）。清晰的 BOM 可将采购错误减少多达 80%。

• 装配图：提供显示元件放置、方向和特殊说明的图表（例如，“垂直安装 C1 以避免热应力”）。

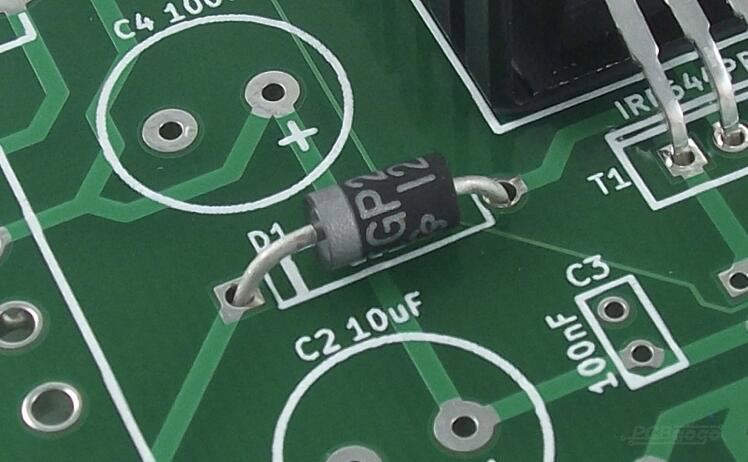

• 丝印清晰度：确保您的 PCB 丝印包含用于元件参考和极性标记的清晰标签，以防止组装错误，例如反向二极管导致短路。

全面的文档使您的制造商能够快速准确地组装原型。

6. 使用模块化设计快速迭代

模块化 PCB 设计允许您独立测试电路的特定部分，从而加快调试和迭代速度。例如，将电源管理和信号处理分离到不同的模块中可以将故障排除时间缩短 50%。以下是实现模块化的方法：

• 使用分线板：在单独的分线板上设计关键组件，如高频射频模块，以进行隔离测试。

• 合并测试点：为关键信号（例如，100 MHz 的时钟线）添加测试点，以简化调试，而无需拆卸整个电路板。

• 标准化接口：使用通用连接器（如 USB-C 或排针）在测试期间快速更换模块。

模块化设计可实现更快的迭代，帮助您改进原型，而无需从头开始。

7. 应对高频设计挑战

对于在高频（例如 >1 GHz）下工作的 PCB，信号完整性和电磁兼容性 （EMC） 至关重要。对这些因素的处理不当可能会导致性能问题，从而延迟市场进入。关键考虑因素包括：

• 受控阻抗：设计具有精确阻抗的走线（例如，射频信号为 50 欧姆），以最大限度地减少信号损失。仅 10 欧姆的失配就会使信号质量降低 20%。

• 接地层：使用连续的接地层来减少电磁干扰 （EMI）。例如，与 2 层板相比，具有专用接地层的 4 层板可将 EMI 性能提高 15-20%。

• 过孔优化：最大限度地减少高频路径中的过孔使用，因为每个过孔都会引入 0.5-1 nH 的电感，从而破坏信号完整性。

在原型设计过程中解决这些挑战可确保您的 PCB 在实际应用中可靠运行。

8. 尽早与您的制造商合作

在设计阶段与您的 PCB 制造商合作可以防止代价高昂的延误。制造商可以提供有关材料可用性、制造约束和装配可行性的见解。例如：

• 材料选择：咨询基板材料，如用于标准应用的 FR-4（介电常数：~4.5）或用于高频设计的 Rogers 4350（介电常数：~3.5）。

• 可行性审查：请求设计审查，以发现走线宽度低于 4 mil 等问题，这些问题可能无法在标准设备上制造。

• 原型设计反馈：使用制造商反馈来优化您的设计，例如调整阻焊间隙以防止在组装过程中出现桥接。

早期协作使您的设计与制造能力保持一致，从而缩短交付周期。

加快上市速度

高效的原型组装是更快地将电子产品推向市场的关键。通过专注于 DFM、利用快速原型制作服务、确定测试的优先级以及与制造商合作，您可以简化流程并避免代价高昂的延误。实施这些技巧（以清晰的文档、模块化设计和高频注意事项为后盾）可确保您的 PCB 原型功能强大、可靠并准备好投入生产。
