掌握4层PCB布线规则，打造高质量电路板设计

一、为什么需要了解4层板的布线规则

现在很多电子产品对信号完整性、电磁兼容、布线密度提出了更高要求。双层板已经不能满足多数产品设计的需求，4层板成为一种更合理的选择。

4层板在信号控制、电源分配、EMI屏蔽方面比双层板强很多。但它也带来了新的挑战。比如：

• 不同信号层间干扰更复杂；

• 电源和地的层次安排影响阻抗；

• 多层走线容易产生回流路径问题；

• 过孔连接不合理会产生串扰或反射；

• 电源层处理不当会造成供电不稳。

如果设计人员不了解4层板的布线规则，很容易造成信号失真、电源噪声大、产品不稳定，甚至EMC测试不过关。所以从设计初期开始就正确处理布线，是做好产品的关键步骤之一。

二、4层板的结构和布线基础

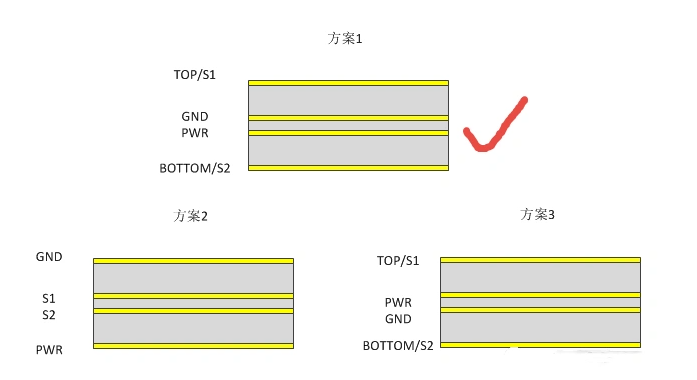

1. 典型4层板结构

最常见的4层板结构是：

• 顶层（L1）：信号层

• 内层1（L2）：地层（GND）

• 内层2（L3）：电源层（VCC）

• 底层（L4）：信号层

这种结构中，信号层在外面，电源和地在中间。这样可以为外部信号提供参考面，形成良好的回流路径。

有时也会见到电源和地互换的结构，但影响不大，只要形成紧耦合对就可以。

2. 布线层分工

在4层板设计中，一般这样安排：

• 顶层（L1）：主要布关键信号、高速线

• 内电层（L2/L3）：分别用于GND和VCC，不能走信号线

• 底层（L4）：用于普通信号、辅助布线，也可放慢速控制线

设计时尽量减少跨层布线，保持信号在同一层连通。如果必须跨层，过孔应靠近地过孔或电源过孔，让回流路径更短。

三、4层板布线的关键设计要点

1. 信号完整性优先

信号完整性就是保持信号形状不变，不反射，不干扰。

在4层板中：

• 高速信号尽量走在顶层或底层；

• 保持信号线参考面连续（下方为完整地层）；

• 不要穿越电源层或空洞；

• 同一信号链尽量不跨多个层；

• 差分对走线要等长、平行、紧靠。

这些做法能让信号传输稳定，不出现畸变、延迟或噪声。

2. 地层优先完整

地层越完整，信号越稳定，EMI越小。

在4层板中：

• 第二层建议整面铺地；

• 地层不可随意切割；

• 所有信号都应有清晰回流路径；

• 若有多片区域，可通过地过孔连接形成大地面。

一个完整的地层不仅是信号参考面，还是屏蔽层，可以有效隔离不同电路的干扰。

3. 电源层要规整分区

电源层虽然不是信号参考面，但也非常关键。

• 电源面要用平面铜皮分区；

• 不同电压之间要留安全距离；

• 不要在电源区布线；

• 电源面应靠近电源输出端布满铜，降低电阻；

• 必须连接足够数量的去耦电容，减少电源噪声。

如果电源面切割太碎，电流路径不清晰，会导致供电不稳、芯片重启或噪声增大。

4. 差分线和时钟线重点处理

高速差分线如USB、LVDS、CAN、HDMI必须成对走线。

• 线宽一致；

• 间距一致；

• 路径长度一致；

• 尽量在同一层；

• 不插入过孔；

• 走线下方为连续地层。

时钟线也一样，走线尽量直、短，避开噪声源和高电流路径。

这些信号是系统核心，一旦出错，全板可能无法启动或通信失败。

5. 过孔最少、布局合理

多层板上，每一次跨层都需要一个过孔。过孔带来寄生电感、容抗、信号反射等问题。

建议：

• 高频线尽量不穿孔；

• 必须穿孔时，加上地过孔配对；

• 控制每层的走线密度，不要堆在某一层；

• 接地或供电穿孔要密集对称分布。

减少过孔数量、优化其布局，能降低电感、提升信号传输质量。

6. EMI控制规则

为了让产品顺利通过EMC测试，布线时要注意：

• 信号线尽量贴近地面；

• 封闭环结构不要出现；

• 高频器件靠近边缘要加金属环或走地线；

• 不要让信号跨越切割区域；

• 控制信号线长度，减小天线效应。

在回流路径连续、参考面完整的前提下，EMI一般可以控制在合理范围内。

7. 去耦电容位置合理

电源稳定与否，很大程度依赖于去耦电容的位置和数量。

• 电容靠近供电引脚；

• 高频用小容值电容；

• 多种容值搭配使用；

• 地和电源之间用多点过孔连接；

• 布线尽量短，电感最小。

电容越靠近芯片，电流路径越短，供电瞬态稳定性越强。

四、4层板布线的实用技巧

1. 按区域划分电路

可以把整个电路分成几个功能区，比如电源区、MCU区、接口区、射频区等。

每一块区域内先完成器件布局，再安排布线顺序，这样能减少交叉、避免绕线混乱。

2. 使用参考地过孔

在信号跨层或跨区域时，在路径旁放置一对或多对地过孔。这样信号回流电流就能顺利回地，降低串扰。

参考地过孔放在差分线之间、信号层变换点、接口区域附近最有效。

3. 高频信号屏蔽处理

对敏感或高频走线，如天线输入、射频输出等，可用“包地”或“包铜”方式处理：

• 在线两侧各走一条地线；

• 地线之间用地过孔连接成屏蔽框；

• 在必要时加接地金属罩结构。

这样可以有效抑制辐射，提高射频稳定性。

4. 合理设置线宽与间距

• 电源线粗，信号线细；

• 控制线宽要匹配阻抗；

• 重要信号保持一定线距，避免串扰；

• 不同电平之间线距要拉大。

线宽线距设置应根据PCB板厚、铜厚和阻抗计算得出，不能盲目设置相同参数。

规范布线是提高4层板质量的关键

4层板的布线相较双层板更复杂，但只要掌握好规则，就能充分发挥它的信号完整性、电磁兼容、空间利用优势。

要做好4层板布线，应做到以下几点：

• 合理划分层结构，优先考虑地层完整；

• 高速信号优先布在参考层之上；

• 电源和地尽量靠近形成耦合面；

• 差分走线匹配、长度一致、间距统一；

• 减少过孔、控制回流路径；

• EMI处理从布局开始；

• 去耦电容贴近负载芯片。

从设计一开始就按照规则操作，可以大大减少调试时间，提升生产良率和产品稳定性。
