多层PCB设计中的可制造性控制详解

一、为什么多层PCB的可制造性越来越重要

随着电子产品日益向高性能、小型化、多功能方向发展，设计中使用多层PCB已经成为常态。多层PCB可以在有限空间内实现更多信号层、电源层和地层，有助于布线密集度提高、电磁干扰减小、供电稳定性增强。这对高频、高速、高密度电路设计非常重要。

但是，层数一旦增加，加工难度也随之提高。例如，叠层结构更复杂、内层对位要求更高、过孔工艺更严格、成品厚度控制更难。设计不当，很容易导致制造良率下降、成本上升，甚至影响产品交期。特别是在批量生产中，制造问题往往比设计本身更能决定产品的成败。

所以，在设计多层PCB时，必须考虑制造过程的可行性、稳定性和一致性。这不仅能提升品质，也能缩短开发周期，降低量产风险。

二、多层PCB的基本结构和制造限制

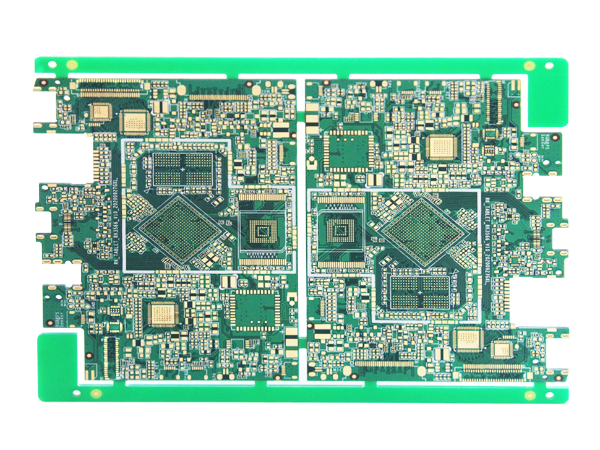

1. 多层板的结构特点

多层PCB是将多个单层电路板通过预浸树脂材料（如PP）层叠、加热、加压制成的整体结构。它通常包含：

• 信号层（用于走线）

• 电源层和地层（用于电源分配和屏蔽）

• 阻抗控制结构（用于高速信号）

• 盲孔、埋孔或激光微孔（用于高密度互连）

常见的结构如4层、6层、8层、10层等。层数越多，对叠层对位精度、压合稳定性、孔金属化一致性等工艺的要求也越高。

2. 加工工艺的关键控制点

• 层间对准偏差：由于多次压合和热胀冷缩作用，容易出现层间偏移。

• 过孔质量：钻孔后电镀形成通孔，如果板厚过大，容易导致孔铜不均。

• 翘曲控制：叠层不对称或局部热应力不均，容易造成板弯曲。

• 树脂流动：在压合过程中，预浸料流动性不均可能引发空洞或分层。

• 阻抗一致性：高速板对阻抗控制要求严格，板材参数、铜厚、线宽必须精准。

设计时必须充分理解这些制造因素，才能避免后续问题。

三、设计中影响可制造性的常见问题

1. 不合理的叠层结构

叠层结构设计影响整个PCB的电性能、机械性能和制造难度。如果叠层对称性不好，容易造成板弯曲；如果内层线密度差异太大，可能引起局部厚度变化，导致压合困难。

例如，如果电源层与地层之间没有适当的平衡层，中间会形成空隙，进而影响压合和信号完整性。

2. 孔设计缺乏规范

多层板中需要大量通孔、盲孔、埋孔连接内外层信号。如果孔径设计过小，会增加钻孔和电镀难度；如果焊盘设计不规范，会降低电气连接可靠性。

在高密度区域，微小盲孔需要使用激光钻孔，成本上升也会带来可靠性风险。如果未按层叠结构规划合理过孔路径，也会增加制造复杂性。

3. 线路宽度与间距未考虑工艺极限

高密度布线常要求最小线宽/线距达到50 μm以下。若设计没有根据加工能力设定线宽和线距参数，容易造成短路或开路，尤其在内层布线中更为明显。

4. 阻抗控制忽视工艺影响

多层PCB常用于高速数字或射频电路，需要精准控制阻抗值。阻抗值受铜厚、线宽、介质厚度等因素影响。如果只按理想计算设计，而不参考制造公差，成品阻抗可能偏差很大。

5. 缺乏测试点布局

为了便于电气测试，PCB应预留适当的测试点。多层板中，测试点数量多、位置分散，若布点不足或标注不清，会增加ICT难度，降低测试通过率。

四、提升多层PCB可制造性的设计技巧

1. 制定标准化叠层方案

尽量采用对称叠层结构。例如，对于8层板，可以采用：(信号-地-信号-电源)-(电源-信号-地-信号)的对称结构。这能有效降低压合偏差，控制板弯曲。

同时，根据所需阻抗值选择合适的介电厚度、铜箔厚度和预浸料种类。避免临时自定义叠层结构，提高生产兼容性。

2. 合理规划过孔类型与路径

• 使用通孔连接外层与内层，结构稳定、工艺成熟。

• 使用盲孔连接表层与中间层，提升布线空间，但需考虑加工能力。

• 避免过多叠孔结构，防止孔内裂纹。

• 控制最小孔径在0.20mm以上，以保证钻孔和电镀质量。

同时，根据芯片引脚排列合理安排过孔分布，尽量避免过孔堆叠或交错过密。

3. 根据制造能力设定线宽线距

充分了解PCB厂商的最小线宽线距能力（如3mil/3mil或更小），并根据层别适当放宽线宽。例如内层可设为5mil，外层设为6mil，以确保成品良率。

对于带电流信号线，应适当增粗线宽，避免过热烧毁。参考IPC-2221标准可估算不同电流下的所需线宽。

4. 加强阻抗控制设计

在高速信号线布线前，预先计算目标阻抗（如50Ω单端、100Ω差分），并参考PCB厂提供的阻抗控制数据包。

优先在内层布高速线，利用电源或地层作为参考面；保持走线等长，避免分叉和转角急弯。

5. 预留充分的测试点

每个重要信号节点都应设置测试点，并在图纸中标注清晰。测试点应尽量位于焊盘外围，方便探针接触。

在BGA等不可见焊点结构中，可在内层引出测试用过孔。必要时在背面镜像测试点，避免影响主面元件布局。

6. 留意孔环尺寸与板厚比

钻孔后需进行孔铜电镀，若板太厚而孔太小，会导致电镀不充分。一般建议板厚/孔径比不大于10:1。例如1.6mm板厚对应孔径应≥0.16mm。

五、制造沟通与验证配合

设计完成后，需与PCB工厂进行DFM审核，确保设计数据与制造能力匹配。包括叠层图、钻孔图、电镀厚度、阻抗规格、翘曲要求等。

还需明确以下工艺要求：

• 是否使用激光钻孔

• 是否需埋盲孔拼合压合

• 板材品牌型号要求

• 表面处理方式（金、银、OSP）

• 最小阻抗误差范围（如±10%）

在小批试产阶段，建议输出测试报告，包括阻抗测试、孔径一致性、翘曲度、分层检测等。以此验证工艺稳定性，为量产打下基础。

多层PCB设计不仅是电气连接和信号传输的工程问题，更是制造能力与成本控制的平衡。一个高密度、结构复杂的PCB若没有充分考虑可制造性，将很难实现高质量、高良率生产。

要实现这一目标，必须从叠层结构、过孔设计、阻抗控制、线宽间距、测试点布置等方面进行系统规划。同时，与制造厂商保持良好沟通，充分了解工艺极限和建议，才能把设计变成稳定可靠的产品。
