保障清洁性:提升PCB可制造性的关键环节

来源: 时间: 2025/06/24 10:22:00 阅读: 205

一、为什么PCB清洁性对可制造性很重要

在PCB制造和组装中,清洁性一直是被忽视却非常重要的因素。表面污染、焊接残留、助焊剂残渣、灰尘和油污等看不见的污染物,会在最终产品中造成许多隐性缺陷,比如腐蚀、离子迁移、漏电、短路、信号失真等问题。很多时候,这些问题在测试中难以发现,但在产品进入客户手中或长期使用后逐渐暴露,影响了产品稳定性和可靠性。

对于高密度、多层、高速信号的PCB来说,污染物的影响会更加严重。比如,在高阻抗电路中,微小的残留物就可能引发电气性能失真;在高频传输线路中,污染物引发的介电变化会导致信号反射或丢失。这些都表明,PCB的可制造性不仅是设计参数,更包括对清洁性的重视和控制。

因此,在设计、生产和后续清洗过程中,清洁性保障必须贯穿始终。这不只是工艺问题,更是影响整个产品性能和寿命的核心环节。


二、污染来源与其影响机制

1. 焊接残留物

在SMT过程中,使用焊膏或助焊剂完成元器件焊接。即使是无铅或免清洗焊料,也难以完全避免焊接区域形成残留物。这些残留可能含有树脂、松香、酸性物质,随着时间变化与湿气结合,会产生腐蚀或迁移现象。

2. 手工操作污染

在维修或调试过程中,操作人员手部的汗液、油脂、灰尘会沾附在电路板上。这些污染不容易被察觉,但它们是潜在的导电杂质源,容易引起局部漏电。

3. 加工设备带来的二次污染

自动化设备在高速运转过程中,可能释放微粒、油雾等物质。特别是在波峰焊、回流焊、点胶等工艺中,设备残留物若未清理干净,会转移到PCB表面。

4. 化学处理残留

PCB板在制造过程中会经过多道化学处理,包括除胶渣、蚀刻、电镀等工序。如清洗不彻底,会在孔壁或线路表面留下化学残渣,这些残渣在高温或湿度环境下容易引起化学反应,腐蚀导体层。

5. 外界环境粉尘

生产车间空气中常有细微颗粒物,若洁净控制不到位,这些粉尘容易吸附在PCB表面,与助焊剂结合后形成不可清除的污染层。

污染来源虽然多样,但结果只有一个——降低产品可靠性,增加维修率。因此,从源头理解这些污染机制,是做好清洁性的第一步。


三、清洁性控制的技术原理

1. 残留物的物理与化学特性

大部分污染物是非导体状态的有机物,如松香、聚合物、油脂等,但当与水汽或离子杂质结合后,会形成电解质,具备导电性。这时,污染物会在电场作用下形成漏电通道,或发生电迁移,甚至引起金属腐蚀。

2. 离子污染指标

工业标准中常用“离子清洁度”作为清洁性的量化指标。通常以“μg NaCl/cm2”表示。IPC标准推荐控制在1.56 μg/cm2以下,军工级别的清洁度甚至更严格。

3. 极性与溶解性原则

不同的污染物需要不同极性的清洗剂溶解。比如水基助焊剂适用于去离子水清洗;而松香类残留物则需要极性溶剂如酒精类清洗。清洗剂与污染物的极性匹配关系,决定了清洗效果。

4. 表面张力与浸润角控制

有效的清洗必须让清洗液充分接触污染物表面。这涉及到液体的表面张力与板材之间的浸润角。理想情况下,清洗液应形成“铺展”状态,以完全覆盖污染区域。


四、具体的清洁性控制方法

1. 工艺前端的源头控制

在设计阶段,应尽量选用低残留或免清洗焊料,优先使用水溶性助焊剂,并避免高粘度、固含量高的胶类材料。此外,尽量减少焊接工艺中需要返修的可能性,降低人为污染的风险。

元器件选择方面,应避免使用易吸附污染的开口封装器件,避免使用暴露电极的插件类元件,减少藏污死角。

2. 手工操作规范管理

严格要求所有操作人员戴手套、佩戴防静电腕带,操作过程中避免直接接触板面。对返修区域进行局部保护,返修完毕后再单独清洗。

维修区域应设独立通风台和防尘罩,工具使用后要定期清洗。防止交叉污染。

3. 清洗方式选择

清洗方式主要分为手工清洗和自动清洗两种:

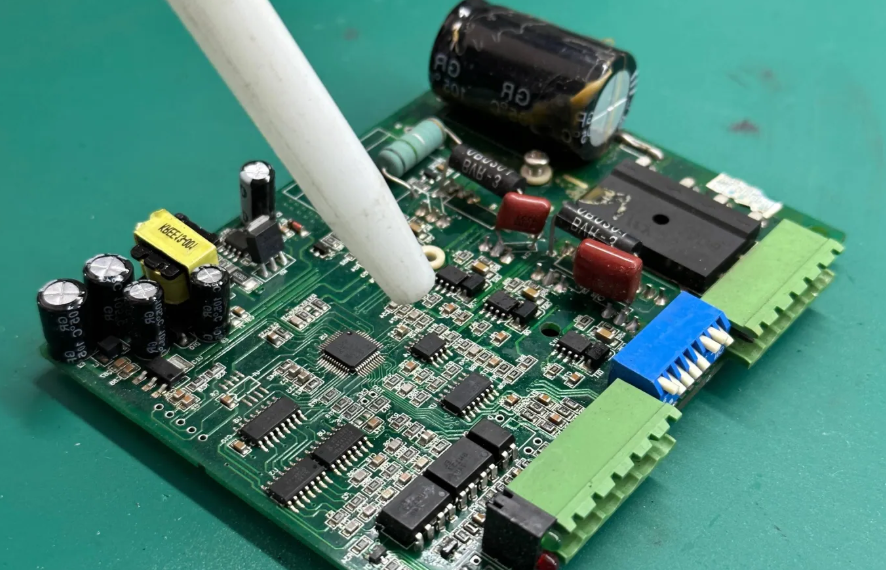

  • 手工清洗适合样板或维修返工。使用毛刷+酒精进行局部清洗。适合小批量,不稳定性大。

  • 自动清洗适合大批量产品。常见方式有喷淋清洗、超声波清洗、蒸汽清洗等。根据污染物类型选择水基或溶剂型清洗剂。

对于BGA、QFN等封装结构,应使用带有加热功能和压力喷嘴的清洗设备,确保死角处同样干净。

4. 干燥与防再污染处理

清洗后必须进行快速干燥。使用热风循环炉或真空干燥箱,可避免水汽残留。干燥完毕后及时封装或贴保护膜,防止空气中的颗粒和水分再次污染。

5. 清洁度检测手段

  • 离子污染测试(ROSE):评估残留物总量,适用于批量检验。

  • 表面电阻测试:验证PCB在高湿环境下是否发生漏电。

  • 白纸擦拭法:适用于维修区简单初检。

  • 表面成像与X-Ray检查:查看清洗死角是否清洁。

6. 与制造厂商合作制定DFX标准

在DFM文件中加入清洗可行性分析内容,如清洗窗口大小、助焊剂残留图层厚度、特殊区域保护要求等。工厂可以在贴片后按这些要求实施针对性清洗工艺。


清洁性是可制造性的基础保障

PCB的清洁性并不是一道简单的“清洗工序”,而是一个贯穿设计、材料选择、工艺执行、检测手段在内的全流程质量控制要点。污染源复杂、结构精密、工艺变化多,使得清洁性保障必须被作为设计早期阶段就考虑的内容。

高密度、小间距、多层PCB对清洁性的要求越来越高。通过理解污染机制、选对清洗方式、设定合理工艺、加强检测验证,我们可以让每一块电路板在出厂时就达到可靠性要求,减少返修,提升终端产品品质。
