自动化生产线如何克服元件放置挑战

来源: 时间: 2025/06/24 11:03:00 阅读: 184

您是否正在为 PCB 组装中的元件放置精度而苦恼?自动化线路是您一直在寻找的游戏规则改变者。他们利用尖端技术解决精度、校准和公差等关键挑战,确保更快的生产和更少的错误。


对于电气工程师来说,印刷电路板 (PCB) 组装中元件放置的精度至关重要。单个未对准的元件可能导致信号干扰、短路或整个电路板故障。随着现代电子产品尺寸的缩小(想想元件小至 0.4 毫米 x 0.2 毫米的智能手机),手动放置不再可行。自动化生产线正面解决了这些挑战,提供了手动流程无法比拟的速度和自动化元件放置精度。

在这篇文章中,我们将分解元件放置的具体障碍以及自动化如何克服这些障碍。从机器校准到表面贴装技术 (SMT) 公差,我们为您提供为工程师量身定制的详细见解。

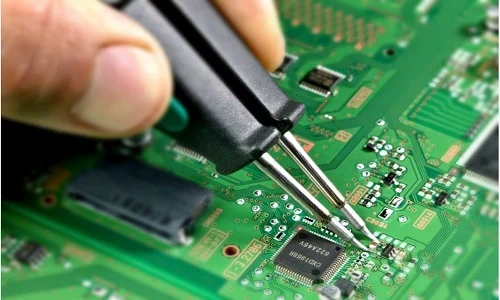

建议的图像放置: 在此处插入一张图像,显示带有微小 SMT 元件的 PCB 的特写。ALT Text: “带有 SMT 元件的 PCB 特写,突出了贴装精度。”



PCB 组装元件放置的主要挑战

在深入研究解决方案之前,让我们确定电气工程师在 PCB 组装过程中面临的核心挑战:

  • 精度问题:即使 0.1 毫米的错位也会破坏连接,尤其是对于 QFN 或 BGA 等细间距元件。

  • 速度与精度:高速生产往往会牺牲精度,导致大规模生产出现缺陷。

  • 组件种类:PCB 通常包括 SMT 和通孔组件的混合,每个组件都需要不同的处理方式。

  • 机器校准:校准不良的机器会导致一致的放置错误,从而浪费时间和资源。

  • 公差限制:如果没有先进的系统,就很难维持严格的 SMT 元件贴装公差水平。

这些挑战可能会延迟项目、增加成本并让工程师感到沮丧。值得庆幸的是,自动化装配线,尤其是那些配备先进拾取和放置机器的装配线,提供了可靠的解决方案。



自动化生产线如何解决元件放置挑战

自动化 PCB 装配线使用复杂的技术来解决上述问题。让我们探索它们如何提高效率和准确性,重点关注拾取和放置机器精度和校准等关键领域。

1. 实现无与伦比的自动化元件贴装精度

现代拾取和放置机旨在以精确的精度放置组件,通常在 ±0.01 毫米以内。他们使用视觉系统(摄像头和传感器)来检测电路板基准点(参考点)并相应地对齐元件。例如,一台高端机器每小时可以放置多达 200,000 个组件,同时保持这种精度,这是手工无法完成的壮举。

对于工程师来说,这意味着更少的缺陷和更少的返工。想象一下,为医疗设备组装一块电路板,其中放错位置的电容器可能会导致故障。自动化系统确保每个组件(从 0402 电阻器到复杂的 IC)都能精确地落在应有的位置。

实用贴士:选择拾取和放置机器时,请检查视觉系统的功能。具有双摄像头设置(一个用于电路板,一个用于元件)的机器可提供更好的自动化元件放置精度。

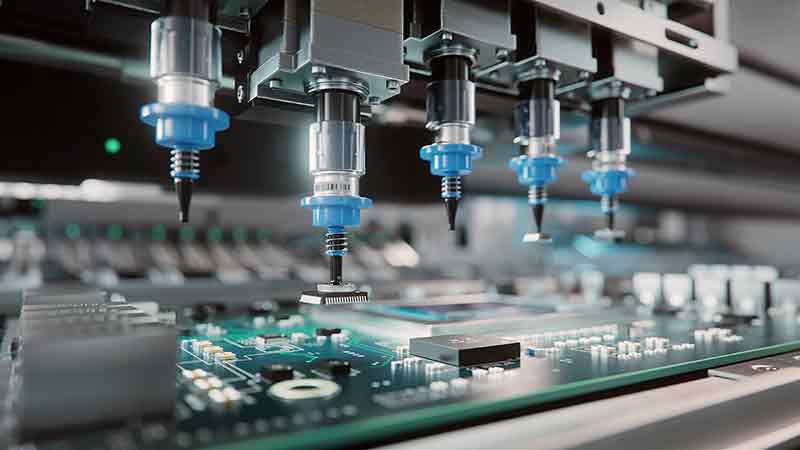

建议的图像放置:在此处插入正在运行的拾取和放置机器的图像,显示机械臂放置组件。ALT Text: “展示自动元件放置精度的拾取和放置机。”

2. 掌握自动元件贴片机校准

校准是任何自动化系统的支柱。如果机器偏离哪怕是几分之一毫米,每个位置都将不正确。自动化生产线通常包括自校准功能,使用测试板来调整随时间推移的任何对准漂移。例如,某些计算机每 10,000 个放置运行一个校准周期,以保持一致性。

作为一名工程师,您可能在长时间的生产运行中遇到过校准问题。校准不良的机器可能会将 0.5mm 间距的元件略微偏离,从而导致回流焊过程中出现焊接缺陷。自动化系统通过持续监控和调整其设置来最大限度地降低这种风险。

可行的建议:为您的自动化设备安排定期维护。使用校准夹具(具有已知参考点的特殊板)每周验证自动元件贴片机校准。这个小步骤可以节省以后数小时的故障排除时间。

3. 满足严格的 SMT 元件放置公差

表面贴装技术 (SMT) 元件通常具有极其严格的公差。典型的 SMT 设计可能需要 ±0.05mm 的放置公差,以确保正确的焊接和功能。自动化生产线通过使用精密喷嘴和可编程设置来处理不同尺寸和形状的组件,在这方面表现出色。

例如,在组装汽车电子产品的 PCB 时,您可能会处理必须承受振动和温度波动的组件。如果贴装超过 SMT 元件贴装公差,焊点可能会在压力下失效。自动化系统通过始终满足或超过公差规格来降低这种风险。

工程师笔记:始终检查您的 PCB 设计文件(如 Gerber 文件),以确认基准标记清晰且位置正确。这有助于机器在放置过程中保持严格的公差。

4. 提高拾取和放置机的精度

任何自动化生产线的核心都是拾取和放置机器。这些机器的精度来自机械设计、软件算法和反馈系统的组合。高端型号使用直线电机代替传统皮带,减少振动,在某些情况下将拾取和放置机的精度提高到 ±0.005 毫米以内。

考虑一个真实场景:为 5G 设备组装高密度 PCB。这些板通常将数百个元件封装在一个小区域内,间距小至 0.3mm。精确的拾取和放置机器可确保每个部件都正确定位,避免重叠或错位,从而可能干扰高频信号。

专业提示:投资具有实时错误检测功能的机器。如果元件拾取错误或掉落,系统可能会停止并提醒您,以防止进一步的错误。



自动化线路对电气工程师的好处

切换到或优化自动化 PCB 装配线为从事复杂项目的工程师提供了几个优势:

  • 节省时间:与手动方法相比,自动化系统可以将装配时间缩短多达 80%,从而使您能够满足紧迫的期限。

  • 成本效益:更少的缺陷意味着更少的返工和浪费。对于一批 10,000 块板,即使降低 1% 的缺陷率也可以节省数千美元。

  • 可扩展性:自动化生产线既可以处理小型原型,也可以处理大规模生产运行,而不会牺牲质量。

  • 数据洞察:许多系统记录放置数据,帮助您识别错误或效率低下的模式,以实现持续改进。

例如,我在一个消费电子项目中合作的一位工程师报告说,升级到具有增强视觉系统的机器后,生产时间缩短了 30%。数据日志还帮助我们调整了 PCB 布局,将放置误差再减少 15%。



常见陷阱以及如何避免它们

即使使用自动化,事情也可能出错。以下是一些需要注意的陷阱以及如何解决它们:

  • 供料器设置不正确:如果供料器(容纳机器的组件)加载错误,则会发生放置错误。在开始运行之前,请仔细检查部件号和方向。

  • 糟糕的电路板设计:缺少基准点或不清晰的标记可能会使视觉系统感到困惑。确保您的设计遵循自动化的最佳实践。

  • 忽视维护:机器部件上的灰尘或磨损会降低精度。遵循制造商的维护计划,以保持拾取和放置机器的精度不变。



自动化PCB组装的未来趋势

PCB 组装领域正在迅速发展,自动化处于前沿。以下是电气工程师应该关注的一些趋势:

  • AI 集成:人工智能被用于预测和纠正贴装误差,防患于未然,进一步提高自动化元件贴装的准确性。

  • 更小的组件:随着设备的缩小,机器正在适应处理具有更严格公差的 01005 组件 (0.4mm x 0.2mm)。

  • 物联网连接:连接到物联网 (IoT) 的机器为工程师提供实时数据,从而实现远程监控和调整。

领先于这些趋势可以为您的项目带来竞争优势,尤其是在 IoT 或可穿戴技术等精度不容商量的行业中。



通过自动化提升您的 PCB 组装

PCB 组装中的元件放置挑战不一定会减慢您的速度。自动化生产线专注于自动化元件贴装精度、自动元件贴装机校准、SMT 元件贴装公差和贴片机精度,为电气工程师提供可靠的解决方案。通过投资合适的设备、保持严格的校准计划并遵循设计最佳实践,您可以提高效率、减少错误并每次都能交付高质量的电路板。

建议的图像放置: 在此处插入生产线上完全组装的 PCB 的最终图像。ALT 文本:“自动化生产线上完全组装的 PCB。
