X射线技术在BGA焊点缺陷检测中的关键作用

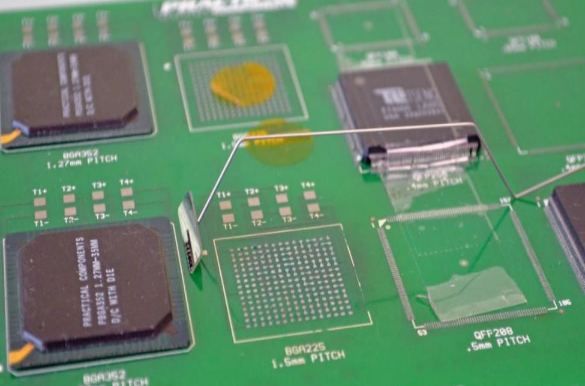

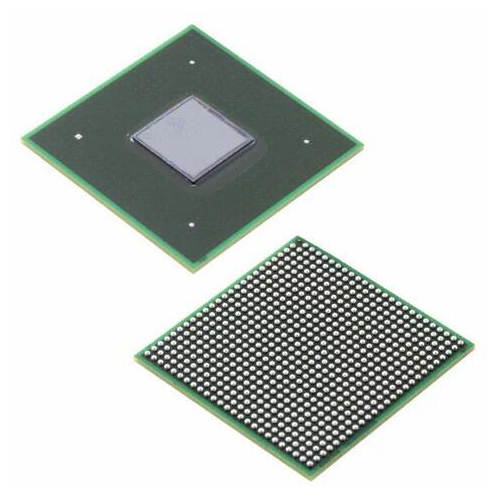

在当今高集成度的电子产品中，球栅阵列（BGA）封装被广泛应用于处理器、GPU及其他高引脚数元件。由于BGA的焊点分布在封装底部，肉眼无法直接观察，所以一旦焊点质量存在问题，就可能影响电路板的性能稳定性，甚至引发功能故障。

常见的BGA焊点缺陷包括开路、焊桥、焊点空洞以及枕头式（Head-in-Pillow, HIP）缺陷。这些问题不仅会降低信号完整性，还会带来散热困难、电气失效等风险。特别是在高频高速电路设计中，任何细小的焊点异常都可能演变成严重的系统问题。

BGA焊点常见缺陷类型

在分析X射线检测原理之前，我们先来看几种BGA封装中最典型的问题：

焊点开路

当焊球无法与PCB焊盘实现良好连接时，就会发生开路。主要原因可能是焊膏印刷不足、元件偏移或回流过程中受热不均。开路会导致信号中断，在高速ADC或存储接口中会表现为数据丢失或功能不稳定。

焊桥与短路

短路一般是由相邻焊球之间多余的焊料形成桥接造成的。这种缺陷常出现在焊膏用量过多、钢网设计不当或贴片位置偏移的情况下。短路不仅会导致信号串扰，还可能造成芯片烧毁，是最危险的焊点问题之一。

空洞（Voiding）

焊点空洞是指焊接区域内存在的气泡或未填充的区域。过多空洞会降低焊点强度，影响热传导能力，容易造成器件过热甚至失效。根据IPC标准，某些关键元件的空洞面积不得超过25%。

HIP（枕头效应）

枕头缺陷出现在回流焊时焊球和焊膏没有完全融合，形成接触不良的弱连接。HIP常由器件或PCB板的翘曲引起，可能会导致间歇性故障，是返修中最难发现的一类缺陷。

X射线检测技术原理

由于BGA的焊点隐藏在器件底部，传统的目视检查和AOI无法发现这些问题。X射线检测是一种非破坏性测试手段，可以穿透材料，成像内部结构，揭示焊点的完整性和质量。

X射线检测主要分为两种方法：

2D X射线成像

二维X射线提供一个从顶部俯视焊点的图像。这种方式可以快速识别焊桥、开路、较大空洞等问题，适合量产中快速抽检。例如，两个焊球之间如果有短路，在图像中会表现为两个点之间有异常连接的阴影。

不过二维成像存在一个问题，它无法判断焊点在高度方向的完整性。这意味着对于HIP这类垂直方向的缺陷不太敏感。

3D CT X射线（计算机断层扫描）

三维CT成像通过多个角度拍摄的X射线图像进行重建，得到焊点内部的三维结构。这种方式可以清晰看到焊球与焊盘之间是否完全融合，非常适合分析HIP、隐藏空洞等难以识别的缺陷。

虽然3D CT检测成本较高、扫描时间较长，但对于关键应用（如汽车、医疗、航空等）而言，它提供了不可替代的可靠性分析手段。

针对缺陷的检测策略

不同类型的BGA焊点问题需要不同的检测策略：

检测焊点开路

在2D图像中，开路通常表现为焊球周围没有明显的焊料填充，或球与焊盘之间有明显间隙。通过倾斜角度成像，可以更清晰地看到接触面是否断裂。

检测短路和焊桥

短路在X射线图像中表现为焊球之间多出不规则的连接区域。高分辨率系统可以识别非常细微的焊桥，例如宽度小于50微米的焊料连线。

检测空洞

空洞在图像中表现为焊球内部的亮区。现代X射线设备配有自动计算空洞面积的算法，可以根据标准评估每个焊点的空洞比例，判断是否符合质量标准。

检测枕头缺陷（HIP）

只有3D CT图像才能真正看清HIP问题。在横截面中可以发现焊球与焊膏之间的分离或融合不良区域。该缺陷如果存在，很容易因温度变化而引发连接不稳定，必须严查。

X射线检测在制造和测试中的作用

实现全面无损检测

与传统的剖板和开封不同，X射线可以在不破坏PCB结构的前提下完成内部质量评估，特别适合用于样机验证、抽样检测以及失效分析。

提高制程控制能力

X射线检查可以发现哪些制程环节可能造成缺陷，例如回流温度设置过高、焊膏印刷偏移等。通过分析缺陷趋势，可以反向优化工艺参数，减少缺陷率。

支持高可靠性要求

对于军工、航空、医疗等领域，产品需要在极端环境下工作，X射线提供的定量分析手段可以帮助验证其内部焊接质量是否达到要求，增强产品信心。

X射线检测的挑战和限制

虽然X射线检测非常强大，但也有一些现实制约：

• 成本较高：高分辨率设备投资大，检测周期长，不适合全部板全检。

• 操作复杂：图像需要有经验的工程师解读，自动识别算法仍需人工验证。

• 安全性要求高：设备使用中需要辐射防护，增加了作成本。

如何更好使用X射线检测

要发挥X射线检测的最大价值，可从以下几方面着手：

• 制定检测标准：对开路、空洞、HIP等缺陷定义判定标准，便于统一判断。

• 参考无缺陷图像：建立标准BGA焊点图像作为对比模板，提高判断准确性。

• 联合其他检测方法：结合功能测试、热成像、ICT等手段，从多角度确认问题。

• 建立缺陷数据库：记录X射线图像和缺陷信息，长期分析趋势与工艺关系。

用X射线守护BGA焊点可靠性

BGA封装以其高性能和高密度成为现代电子设计的重要基础。但隐藏在其封装底部的焊点一旦出现缺陷，可能会带来严重影响。X射线技术为我们提供了深入观察这些焊点质量的工具，是保障产品性能和可靠性的关键手段。

通过理解各种焊点问题的表现特征，选择合适的X射线技术并配合科学的工艺优化，我们可以大大提升BGA封装的制造可靠性。对于追求零缺陷、零返修的现代制造业来说，X射线检测不仅是一种工具，更是一种质量保障的理念。
