PCB丝印与标识设计要点解析

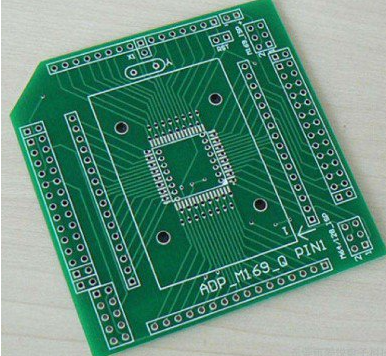

丝印是PCB表面印刷的白色油墨图层，通常位于元器件层或者焊接层，主要包括器件位号、极性标识、测试点编号、日期代码、版本信息等。标识的存在能帮助装配、测试、维修等环节准确判断元件功能和位置。

很多工程师在初期设计中往往将丝印视为附属项，或者只满足最基础的位号标注。但在批量制造、测试维修、现场支持时，丝印往往发挥关键作用。若缺少有效标识，会严重影响生产效率，增加出错概率，还可能给后期维护带来巨大难度。

因此，在布局、装配和调试过程中，一个合理、清晰、规范的丝印系统是不可缺少的设计内容。它不仅服务于生产，也直接影响产品质量和可靠性。

二、丝印的构成与基本原理

丝印层是一种非导电性油墨图形，它印刷在PCB表面的绿油之上。其主要内容包括：

• 元器件位号（如R1、C2、U3等）

• 极性标记（如二极管箭头、IC引脚1点等）

• 测试点编号（如TP1、TP2）

• 公司名称或Logo

• PCB编号、生产批次、版本号

• 安装辅助符号（如连接器方向标、功能区说明等）

丝印通常使用白色油墨，也可以根据需求选择黄色、黑色等颜色。油墨要与绿油形成明显对比，便于识别。现代丝印多采用自动喷墨方式打印，也有一些厂家使用传统丝网印刷方式。

丝印信息本质上不参与电气功能，但它为使用者提供信息指导，在操作层面具备极高的实用价值。特别是在多层板、密集板、混合封装板等复杂结构中，其意义更为突出。

三、常见丝印设计问题

虽然丝印在功能上并不复杂，但在实际设计与生产中，常常会遇到以下几个问题：

1. 丝印与焊盘重叠

这是最常见的问题之一。丝印被设计得太靠近元件焊盘，或直接覆盖焊盘区域，在SMT加工时容易被焊膏污染，甚至干扰焊接质量。有些厂家会在工艺阶段直接删除重叠区域，导致丝印缺失。

2. 丝印字号过小

一些设计师为了在狭小空间中标注完整信息，将字体缩小至0.6mm甚至更小。结果在实际印刷中模糊不清，基本无法辨识，失去了丝印的意义。

3. 丝印信息不全或混乱

有些PCB只标注部分元器件位号，其他完全省略；或者在同一区域中多个位号交叉混乱，缺乏逻辑顺序。这会严重影响装配识别，增加测试与维修难度。

4. 丝印方向不统一

在同一PCB中，有些丝印朝上，有些朝下，有些顺时针，有些逆时针。这种不统一会影响可读性，也容易在人工装配中产生插反等问题。

5. 丝印遮挡元件或丝印被元件遮挡

某些元器件尺寸较大，若丝印位号被放置在元件下方或元件正下方焊盘之间，那么一旦焊接完成，该信息将被遮挡，失去了可视性。

四、PCB丝印设计规范与建议

为了实现清晰、美观、有效的标识系统，在PCB丝印设计中应遵循以下基本原则与技巧。

1. 避开焊盘和过孔

丝印应始终避开焊盘区域，至少保持0.2mm以上的间距。若在密集区域实在无法放置，也应保证丝印不会跨过焊接中心。

此外，也应避开裸露过孔。即使过孔不参与焊接，也容易影响油墨附着和识别。

2. 合理设置丝印字体

常规丝印字体大小建议为1.0mm以上，宽度为0.15mm以上。这样可以确保印刷清晰，避免断笔或模糊。对手工识别要求较高的板子，建议使用1.2mm字体。

避免使用艺术字体或非标准英文字体，尽量选择系统默认的PCB字体样式，如Proportional、Stick-6等。

3. 确保丝印完整逻辑性

每一个元器件必须标注清楚位号。不要只标R1，而省略R2、R3。即使是同封装、同功能元件，也必须逐一编号。

对于极性元件（如电容、电感、LED、二极管），必须使用箭头、"+"号、1脚标记等方式明确方向。

4. 丝印布局整洁一致

建议所有丝印尽量朝同一方向，例如从左到右、从上到下阅读。每一个模块的器件编号应按顺序排列。

例如，U1附近配套的R1、C1等元件要放在合理区域，不要隔太远，也不要与其他模块混杂。

5. 为测试与维修提供引导

若板子设计用于维修或调试，建议增加以下丝印信息：

• 测试点编号TPx

• 电源输入极性指示（如+5V、GND）

• 各接口功能（如USB、UART、CAN）

如果空间允许，可以增加简单的功能分区说明，如“主控区”“电源区”“接口区”。

6. 在拼板时标记基准信息

若PCB进行拼板生产，建议在每个单元角落标注唯一编号，或增加分板引导线，以便操作员识别每一块板的方向和用途。

同时可以在V-CUT或跳刀区域放置警告信息，避免误操作。

五、丝印与工艺制造兼容性

PCB厂在处理丝印时也有一些工艺上的要求，设计时应配合这些能力参数，才能保证丝印顺利呈现。

1. 油墨类型

目前常用的是紫外光固化油墨，具有附着力强、清晰度高的优点。喷墨丝印工艺对字体尺寸要求更高，若设计太小则无法印刷。

2. 最小线宽与线距

厂家通常规定丝印最小线宽为0.15mm，最小字体为0.8mm。若超出范围，可能印刷不清或出现断笔。

设计时应在丝印层上对所有线条进行DRC检查，确认无违例尺寸。

3. 丝印删减规则

若丝印与焊盘重叠，很多厂商会自动删减该区域的丝印。这会导致位号缺失。因此应提前避让焊盘，并在检查阶段进行丝印确认。

丝印虽小，意义重大

丝印设计虽然不影响电气功能，但却直接影响生产、调试、维修的效率和准确性。它是工程人员与生产作业者之间的“语言”，是PCB可读性与可维护性的重要保障。

在设计中应将丝印当作一个功能层，而不是装饰层来看待。只有建立规范，严格执行，才能提升整板的专业性与可靠性。今后在每一次PCB输出前，除了检查走线、布层、焊盘，还应认真审查丝印是否完整、清晰、合理，这将为产品的顺利交付和后期维护打下良好基础。
