晶闸管选择秘诀：为您的高功率应用选择合适的SCR

您是否正在努力为您的高功率应用选择合适的晶闸管或可控硅整流器 （SCR）？别担心，选择完美的晶闸管不一定是一个谜。在这份全面的晶闸管选择指南中，我们将引导您完成根据晶闸管电压和电流额定值选择 SCR 的关键步骤，通过晶闸管数据表解释解码复杂的数据表，并通过清晰的解释了解关键参数。无论您是设计电源转换器还是电机控制系统，本指南都将帮助您做出明智的决定。让我们深入了解细节，以确保您的项目顺利高效地运行。

为什么晶闸管的选择对于高功率应用很重要

晶闸管，通常称为 SCR，是大功率电子产品的支柱。这些半导体器件可以精确控制大量功率，因此对于工业电机驱动器、电源和 HVAC 系统等应用至关重要。选择错误的晶闸管会导致系统故障、过热或运行效率低下。这就是为什么了解晶闸管选型指南对于从事大功率设计的工程师至关重要的原因。从长远来看，精心挑选的 SCR 可确保可靠性、减少停机时间并节省成本。

什么是晶闸管 （SCR），它是如何工作的？

晶闸管，通常称为 SCR，是一种四层半导体器件，具有三个端子：阳极、阴极和栅极。它就像一个可以处理高电压和大电流的开关，当小信号施加到栅极时打开，并保持打开状态，直到电流下降到一定水平以下。这使得 SCR 成为控制 AC 和 DC 电路中电源的理想选择。例如，在 500 kW 的工业电机驱动器中，SCR 可以通过精确间隔打开和关闭来管理电力输送。

了解晶闸管的工作原理是选择的第一步。它是一个单向器件，这意味着电流仅沿一个方向流动，从阳极到阴极。在为整流器或逆变器等应用设计电路时，此特性是关键。现在，让我们使用详细的晶闸管选择指南来探索如何选择适合您需求的晶闸管。

晶闸管选择的关键参数：分步指南

在为大功率应用选择晶闸管时，您需要关注几个关键参数。让我们分解最重要的因素，以确保您做出正确的选择。本节作为为电气工程师量身定制的实用晶闸管选择指南。

1. 额定电压：了解晶闸管电压限制

晶闸管数据表中首先要检查的事项之一是其额定电压。晶闸管电压和电流额定值决定了设备是否能够处理系统中的电应力。关键电压参数包括：

• 峰值重复反向电压 （VRRM）：这是晶闸管在不击穿的情况下可以承受的最大反向电压。例如，如果您的系统在 1200V 下工作，请选择 VRRM 至少为 1400V 的 SCR 以提供安全裕度。

• 峰值重复正向电压 （VDRM）：这是晶闸管关闭时的最大正向电压。与 VRRM 类似，选择比系统峰值电压高 15-20% 的额定值。

选择额定电压不足的晶闸管可能会导致灾难性故障。例如，在 600V 直流电源中，使用额定电压仅为 500V 的 SCR 可能会导致电压尖峰期间击穿。

2. 额定电流：将晶闸管与负载要求相匹配

晶闸管电压和电流额定值清单中的下一个是额定电流。晶闸管必须在不过热的情况下处理负载电流。主要电流参数包括：

• 平均导通电流 （IT（AV））：这是晶闸管可以连续承载的平均电流。对于 100A 负载，选择 IT（AV） 至少为 120A 的 SCR 以考虑变化。

• 浪涌电流 （ITSM）： 这是晶闸管在故障或启动期间可以处理的最大短期电流。如果您的系统可能会遇到 1000A 浪涌，请确保 SCR 的 ITSM 超过此值。

在实际场景中，焊机连续消耗 200A 电流，偶尔出现 500A 浪涌，需要同时满足这两种条件的额定 SCR。忽视浪涌额定值可能会随着时间的推移导致热损坏。

3. 栅极触发特性：确保可靠运行

栅极触发电流 （IGT） 和电压 （VGT） 决定了打开晶闸管所需的信号量。对于高功率应用，您需要一个能够可靠触发且不需要过多栅极功率的 SCR。例如，50mA 的 IGT 和 1.5V 的 VGT 在工业 SCR 中很常见。如果您的控制电路无法提供此功能，您将需要额外的驱动器电路，从而增加复杂性和成本。

4. 热和功率耗散额定值

高功率应用会产生大量热量，因此热管理至关重要。检查晶闸管的结温 （TJ） 额定值，工业设备的结温通常在 125°C 至 150°C 左右。此外，请查看影响功耗的导通电压降 （VTM）。例如，VTM 为 1.8V、100A 的 SCR 耗散 180W 的热量，需要足够的冷却，就像额定耗散功率至少为 200W 的散热器一样。

晶闸管数据表解释：解码数字

阅读晶闸管数据表可能会让人感到不知所措，但这是一项至关重要的选拔技能。让我们将晶闸管数据表解释分解为简单的步骤，以帮助您了解规格并做出明智的决定。

第 1 步：确定关键电气额定值

从数据表第一页上的标题规格开始。查找 VRRM、VDRM、IT（AV） 和 ITSM。这些数字可以让您快速了解晶闸管是否适合您的电压和电流需求。例如，Littelfuse SCR 的数据表可能将 VRRM 列为 1600V，IT（AV） 为 150A，非常适合具有安全裕度的 1000V、120A 系统。

第 2 步：检查 Gate 和 Triggering 规格

接下来，找到 gate triggering 部分。确保您的控制电路能够满足 IGT 和 VGT 要求。一些数据表还列出了保持电流 （IH），这是保持晶闸管导通所需的最小电流。如果 IH 为 100mA，则负载必须至少保持此电流，以避免意外关断。

第 3 步：查看热数据和机械数据

寻找最高结温 （TJ） 和热阻 （RthJC）。这些规格可帮助您设计冷却解决方案。例如，0.5°C/W 的 RthJC 意味着每耗散一瓦，结温就会上升 0.5°C。 如果您的 SCR 耗散 200W，则温升为 100°C，因此您需要一个坚固的散热器来将 TJ 保持在 125°C 以下。

晶闸管参数解释：深入了解规格

让我们仔细看看解释的晶闸管参数，以确保您完全掌握技术细节。以下是通常影响选择的其他参数：

• 关断状态电压的临界上升率 （dv/dt）：它测量电压在不误触发晶闸管的情况下变化的速度。典型值为 500V/μs。如果您的系统电压变化很快，请选择具有更高 dv/dt 额定值的 SCR 或添加缓冲电路。

• 关闭时间 （tq）：这是晶闸管在电流下降后关闭所需的时间。对于高频应用，较短的 tq （例如 50μs） 更好。

• 导通电流的临界上升率 （di/dt）：这表示电流在不损坏器件的情况下可以以多快的速度增加。100A/μs 的额定值对于工业 SCR 来说是常见的。超过这个值会导致局部发热和故障。

了解这些参数可确保晶闸管在动态条件下可靠运行。例如，在 60Hz 交流电源控制系统中，缓慢的关断时间可能会导致相位控制问题，因此请优先考虑低 tq 值。

在大功率系统中选择晶闸管的实用技巧

除了数据表和参数之外，以下是一些来自实际经验的实用技巧，可指导您的选择过程：

1. 始终包含安全边际：选择额定电压和电流至少比系统最大值高 20% 的晶闸管。这解释了峰值和老化。

2. 负载条件下的测试：在完成 SCR 之前，请在测试设置中模拟应用程序的负载。我曾经在电机控制项目中忽略了浪涌电流，晶闸管在启动过程中出现故障——测试本可以防止这种情况。

3. 咨询制造商支持：如果数据表不清楚，请联系制造商。许多公司（如 ON Semiconductor 或 Littelfuse）都为高功率设计提供应用说明和支持。

选择晶闸管时应避免的常见错误

即使是经验丰富的工程师在选择晶闸管时也可能犯错误。以下是需要注意的陷阱：

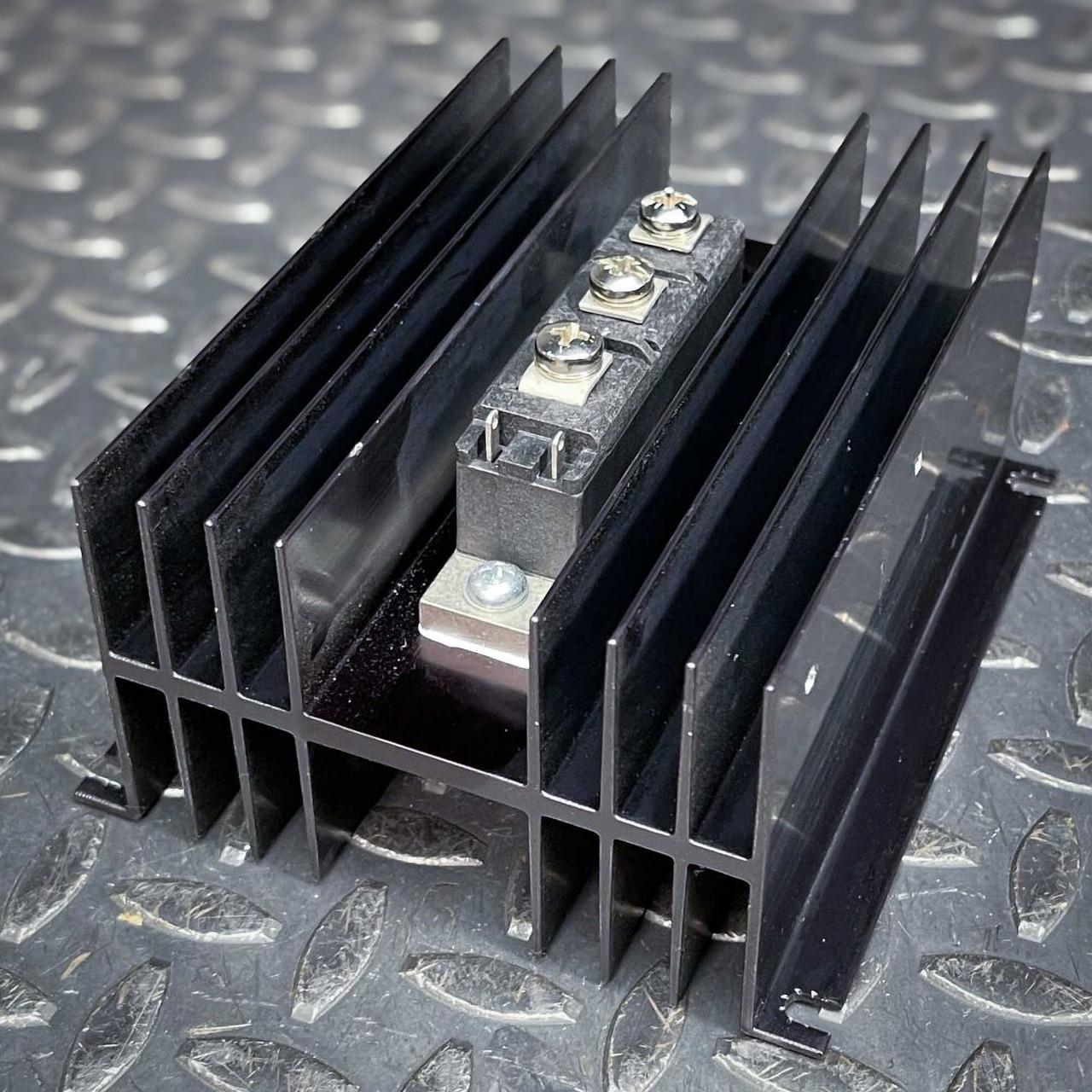

• 忽略热设计：不考虑散热可能会导致过早失效。始终将 SCR 与适当的散热器配对。

• Overlooking 栅极驱动要求：如果您的控制电路无法提供所需的 IGT，则晶闸管将无法可靠地触发。

• 仅根据价格进行选择：更便宜的 SCR 可能无法满足您的系统需求，维修或停机时间成本更高。投资于高功率应用的质量。

掌握晶闸管选择以取得成功

为您的大功率应用选择合适的晶闸管或 SCR 是确保系统可靠性和效率的关键步骤。通过遵循此晶闸管选择指南，了解晶闸管电压和电流额定值，掌握晶闸管数据表解释，使用晶闸管比较图表，并深入研究解释的晶闸管参数，您有能力做出明智的选择。请记住优先考虑安全裕度，在实际条件下进行测试，并避免忽视热管理等常见错误。
