耐高温PCB设计中的材料选择与工艺优化

在电子设备日益复杂化的今天，许多电子元件需要在高温环境下稳定工作。对于这些产品，普通的PCB材料往往无法满足其性能和可靠性的需求，因此，耐高温PCB的设计显得尤为重要。耐高温PCB的应用领域包括汽车电子、电力设备、军事、航天、医疗等对温度要求较高的行业。

然而，耐高温PCB的设计与制造不仅要满足高温环境下的功能需求，还要兼顾材料的选择、工艺的控制、制造的可行性等多方面的因素。在这篇文章中，我们将详细探讨耐高温PCB的设计要点、材料选择和制造工艺的优化策略。

二、问题重要性：耐高温PCB的挑战

1. 高温对PCB的影响

高温环境会对PCB产生一系列不利影响。首先，高温会导致PCB材料的性能下降。常规的FR4材料在高温下容易发生膨胀，热膨胀系数的差异可能导致电路板出现开裂或焊点失效。其次，高温也会加速PCB中的导体、绝缘材料和焊料的老化，使得信号传输受阻，甚至可能导致短路、开路等故障。

此外，高温还可能影响PCB的机械强度，导致焊接点不稳定，严重时甚至可能导致元件脱落或电路板断裂。因此，耐高温PCB不仅要求选材得当，还需要精确的工艺设计和严格的生产控制。

2. 高温环境下的性能需求

在高温环境中工作时，PCB需要满足更严格的性能要求。首先，耐高温PCB需要在长时间的高温状态下保持其电气性能，包括信号完整性和阻抗匹配。其次，温度对PCB的散热性能也有显著影响。在高温环境下，电路板的热管理变得更加重要，热量的积聚可能导致元器件过热，从而影响整个系统的稳定性和可靠性。因此，耐高温PCB的设计需要在保证电气性能的同时，确保其热管理系统能够有效地散热。

三、技术原理：耐高温PCB的材料与工艺

1. 耐高温PCB的材料选择

耐高温PCB的材料选择直接影响到电路板的可靠性与稳定性。常规的FR4材料在温度超过130℃时会发生性能退化，因此，耐高温PCB通常采用以下几种材料：

a. 高温树脂基板材料

• Polyimide（PI）：Polyimide是一种具有优异耐高温性能的材料，能在高达250℃甚至更高的温度下稳定工作。由于其较好的电气性能和热稳定性，Polyimide在高温环境下的应用非常广泛。

• BT树脂（Bismaleimide Triazine）：BT树脂是一种高温性能较强的树脂，广泛用于高温PCB的制造。它的热稳定性和化学耐受性使其成为耐高温PCB的理想选择，尤其适用于汽车电子等要求高可靠性的应用。

• 陶瓷基板：陶瓷材料如铝氧化物、氮化铝等具有非常好的热导性和耐高温性能，能够在更极端的温度条件下保持稳定的电气性能和结构稳定性。然而，陶瓷基板的加工成本较高，通常用于对热管理要求非常高的应用。

b. 耐高温铜箔

铜箔是PCB的重要组成部分，高温环境下，铜箔的性能表现尤为关键。传统的铜箔在高温下容易发生膨胀，导致线路老化和电性能下降。因此，选择具有更高耐高温能力的铜箔是耐高温PCB设计中的关键。

• 高强度铜箔：高强度铜箔能够在高温下保持较好的机械性能，并减少因热膨胀带来的影响，确保电路板在高温环境中的稳定性。

c. 导热材料与填料

耐高温PCB的热管理至关重要。高导热的填料和材料可以有效降低PCB内部的温度，减少热积累对元器件的影响。

• 热导材料：热导性好的材料，如铝基板、氮化硅基板等，能够有效地将热量从PCB表面散发到周围环境中，确保元器件的温度不会过高。

• 填料材料：在PCB的制造中，填料材料的选择对于热膨胀的匹配至关重要。选择合适的填料材料可以减少因热膨胀差异导致的应力集中，进而防止PCB的开裂。

2. 耐高温PCB的制造工艺

制造耐高温PCB时，工艺控制和精细的加工技术不可忽视。以下是几个关键的工艺选择：

a. 严格的钻孔工艺

钻孔是PCB制造中的关键步骤，尤其是在耐高温PCB的生产中。高温PCB材料通常较为坚硬，因此在钻孔时需要使用精密的钻孔工具，并严格控制钻孔的深度和尺寸，避免孔壁粗糙和材料裂纹，保证高温环境下的可靠性。

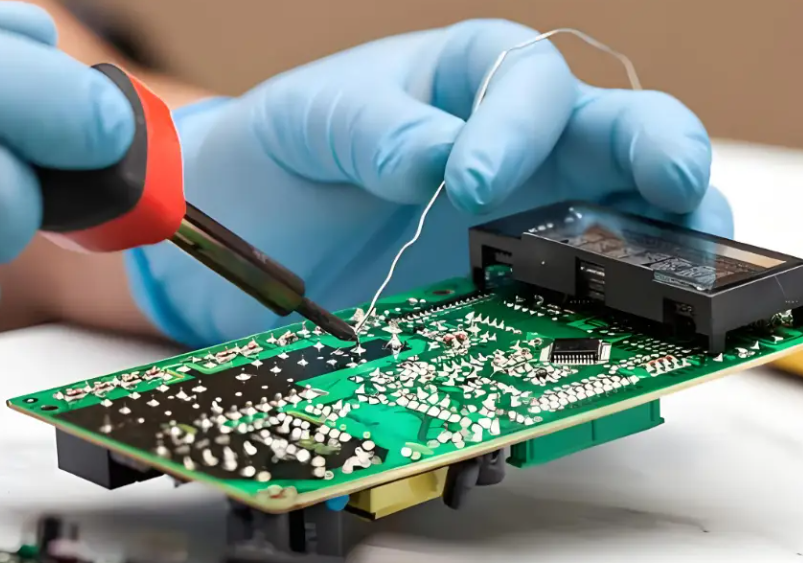

b. 精细的焊接工艺

由于耐高温PCB的材料通常具有较高的硬度和较低的焊接性能，焊接时需要选择合适的焊接技术，如激光焊接、激光点焊等。通过优化焊接工艺，可以减少热应力，避免焊接缺陷，从而确保焊点的可靠性和稳定性。

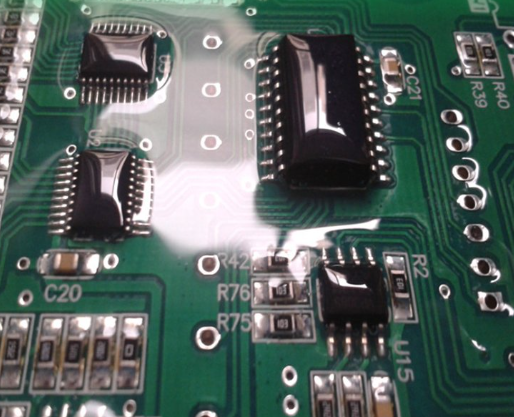

c. 多重表面处理

为了提高耐高温PCB的抗氧化性和抗腐蚀性，表面处理工艺显得尤为重要。常见的表面处理工艺包括金属化处理、镀金处理等，这些处理能够有效提升PCB的耐久性和高温稳定性，避免在高温条件下发生腐蚀或损坏。

四、耐高温PCB的设计与制造策略

1. 合理选择材料

耐高温PCB的设计首先要从材料入手。根据产品的使用环境和温度要求，选择合适的高温树脂基板、铜箔以及热导材料。Polyimide和BT树脂基板是目前常见的高温PCB材料，它们能够提供优异的热稳定性和电气性能。

2. 优化设计

耐高温PCB的设计需要考虑热膨胀系数的匹配，避免因材料间的热膨胀差异导致的开裂或损坏。在设计过程中，应避免过于紧凑的布局和复杂的线路设计，同时优化热管理系统，以确保热量能够有效散发。

3. 精细化工艺控制

制造耐高温PCB时，精细化的工艺控制至关重要。钻孔、焊接、表面处理等每个步骤都需要严格控制，以确保材料的稳定性和PCB的可靠性。在焊接过程中，采用精密的焊接技术和优化的焊接工艺，能够有效避免热应力和焊接缺陷的产生。

4. 加强质量监控与检测

耐高温PCB的质量监控和检测同样重要。应通过可靠的测试手段，如热循环测试、耐高温测试、机械强度测试等，验证PCB在高温环境下的性能和可靠性，确保其符合相关标准和设计要求。

耐高温PCB的设计与制造要点

耐高温PCB的设计与制造涉及多个方面的挑战，包括材料选择、设计优化、工艺控制等。通过合理选择材料，精细化设计和严格的工艺控制，可以有效提高PCB的耐高温性能和稳定性。在实际生产中，工程师应根据不同的应用需求和工作环境，综合考虑材料和工艺的选择，确保产品在高温环境下能够长期稳定工作。
