PCB设计中的信号完整性保障

一、信号完整性的核心价值

信号完整性失效的代价远超想象
当信号在PCB传输中出现失真时，整个电路系统的性能都会受到严重影响。在高速数字电路中，即使微小的信号畸变也可能导致数据误码、时序错乱甚至系统崩溃。

典型的信号完整性问题包括：

• 信号反射：阻抗不匹配导致信号部分能量反弹，产生过冲、下冲和振铃现象，造成接收端误判逻辑电平

• 串扰干扰：相邻信号线电磁耦合引发噪声，在密集布线区域尤其严重

• 传输延迟：信号路径长度差异导致时序偏差，影响高速总线的同步性

这些问题在制造阶段会进一步放大。设计阶段可接受的微小偏差，在批量生产时可能演变为大规模故障。更严重的是，超过50%的PCB返工成本源于设计阶段未解决的信号完整性问题。

可制造性设计的双重挑战
PCB可制造性设计面临双重挑战：既要满足电气性能要求，又要符合生产工艺能力。例如，设计中的理想阻抗匹配可能遭遇制造商线宽公差限制；理论上的完美层叠结构可能超出工厂的加工能力。

信号完整性保障必须考虑制造工艺的实际边界条件，包括：

• 板材介电常数波动范围（通常±5%）

• 铜厚公差（±1μm）

• 最小线宽/间距加工能力

• 层间对准精度

二、信号完整性的技术基础

传输行为的物理本质
信号在PCB导线中并非简单流动，而是以电磁波形式传播。当信号频率升高或边沿变陡时，传输线效应变得显著。这时，PCB走线不再是理想导体，而是具有特征阻抗的传输通道。

信号传输的关键参数包括：

• 特征阻抗：由介电常数、线宽、铜厚及距参考平面距离决定

• 传播速度：与介质材料相关，FR4板材约为6in/ns

• 损耗因子：随频率增加而显著增大的能量损失

核心问题的作用机制
信号完整性问题源于物理定律的必然作用：

• 反射机制：当信号遇到阻抗突变点（如过孔、连接器），部分能量必然反射回源端。反射系数由阻抗差异程度决定：
  Γ = (Z? - Z?)/(Z? + Z?)

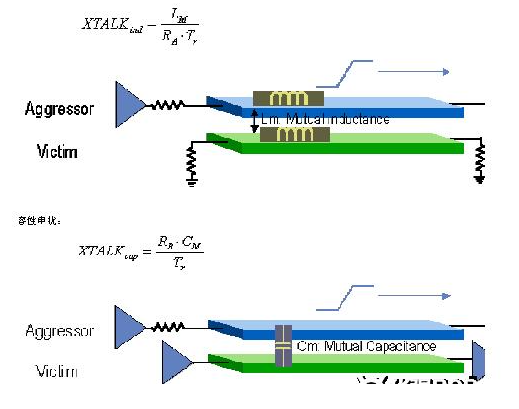

• 串扰成因：相邻导线通过互容（电场耦合）和互感（磁场耦合）产生干扰，与信号边沿速率成正比，与间距平方成反比

• 电源噪声：同步开关芯片产生的瞬态电流在电源路径电感上引发电压波动，即ΔV = L·di/dt

表：信号完整性主要影响因素及后果

三、可制造性设计中的实施策略

设计阶段的预防性措施
层叠结构的优化设计是保障信号完整性的基础。合理的层叠方案可以提供稳定的参考平面和阻抗控制环境。四层板典型结构为：信号层-地平面-电源层-信号层；六层以上板卡应添加更多接地层。

关键设计准则包括：

• 3W规则：平行走线间距≥3倍线宽，减少串扰

• 20H原则：电源层比地层内缩20倍层间距，抑制边缘辐射

• 阻抗控制：高速线（如时钟、差分对）必须精确计算线宽，考虑制造公差

布线策略的具体实施

• 关键信号优先布线：时钟、复位等敏感信号走内层（带状线结构），用地层屏蔽

• 直角走线禁止：采用45°斜角或弧线减少阻抗突变

• 长度匹配：对总线信号进行蛇形走线补偿，长度偏差控制在±50mil内

• 过孔优化：高速信号过孔旁添加接地过孔提供回流路径

表：关键设计优化措施及实施要点

制造阶段的协同保障
PCB制造过程直接影响设计方案的实现效果。材料选择需兼顾电气与工艺特性：

• 普通数字电路：FR4（环氧树脂）

• 高频电路：低损耗材料（如Rogers 4350）

• 柔性电路：聚酰亚胺

制造工艺控制要点：

• 蚀刻精度：线宽公差控制在±10%以内

• 层压工艺：控制介质层厚度波动（±8%）

• 表面处理：高速信号优选沉金或沉银

验证方法的综合应用

• 仿真分析：布线前进行拓扑规划，布线后验证信号质量

• TDR测试：测量实际阻抗连续性，定位突变点

• 眼图测试：评估高速信号综合质量

• ICT测试：检测制造缺陷引起的电气故障

PCB设计中的信号完整性保障是一项系统工程，需要从设计源头融入可制造性思维。成功的核心在于平衡电气性能要求与生产工艺能力。

随着5G和AI等技术的推进，信号完整性面临更严峻挑战：

• 材料革新：低损耗、低Dk材料应用增多

• 工艺进步：精密蚀刻和激光钻孔技术发展

• 设计方法：三维电磁仿真与制造参数的深度整合

信号完整性保障的关键，是将设计规则与制造工艺结合，形成闭环控制流程。每一次设计迭代都应基于制造反馈数据优化，每一次工艺改进都应服务于设计目标实现。只有设计端与制造端紧密协同，才能生产出高性能、高可靠性的PCB产品。
