电容器中的ESR和ESL：了解它们对电路性能的影响

来源：时间: 2025/07/02 10:05:00 阅读: 247

电容器是电子电路中必不可少的元件，但它们的性能并不像存储和释放电荷那么简单。等效串联电阻（ESR）和等效串联电感（ESL）这两个经常被忽视的因素在电容器的行为方式中起着关键作用，尤其是在高频应用中。如果您想知道电容器 ESR 和 ESL 如何影响电路性能，答案在于它们对阻抗和能量损耗的影响。高 ESR 会导致功率损耗和热量，而高 ESL 会增加阻抗，从而降低高频下的性能。在这篇博客中，我们将深入探讨电容器 ESR、电容器 ESL、等效串联电阻、等效串联电感、电容器阻抗和高频电容器行为，以帮助您设计更好的电路。

什么是电容器中的 ESR 和 ESL？

在我们探索它们的影响之前，让我们定义 ESR 和 ESL。电容器不是完美的组件;它们具有影响其性能的寄生特性。ESR 或等效串联电阻是与电容器内部结构（包括其引线、电极和介电材料）相关的电阻。ESL 或等效串联电感是由电容器的引线和内部结构引起的电感，在较高频率下变得很大。

将 ESR 想象成一个与理想电容器串联的微小电阻器，导致能量以热量的形式损失。ESL 就像一个小电感器，影响电容器对电压或电流快速变化的响应方式。这些因素共同影响了整体电容器阻抗，而电容器阻抗决定了电容器在电路中的表现，尤其是在高频条件下。

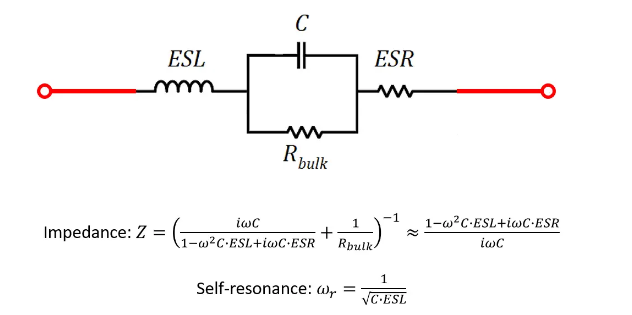

具有 ESR 和 ESL 元件的简化电容器模型

为什么 ESR 和 ESL 在电路设计中很重要？

在理想情况下，电容器的电阻和电感为零，但实际电容器总是具有一定程度的 ESR 和 ESL。这些寄生效应会显著改变电路性能，尤其是在电源、滤波器和高速数字电路等应用中。

例如，在电源电路中，具有高 ESR 的电容器会因功率耗散而导致过热并降低效率。在高频电路中，例如在时钟速度为 1 GHz 或更高的现代微处理器中发现的电路中，高 ESL 会导致电容器的行为更像电感器，从而增加阻抗并且无法有效过滤噪声。了解并最小化电容器 ESR 和 ESL 对于优化电路性能至关重要。

电容器阻抗的作用

电容器阻抗是与交流电路中电流的总相反值，它受 ESR 和 ESL 以及电容器电容的影响。在低频下，阻抗以电容为主，并随着频率的增加而减小。然而，随着频率的升高，ESL 开始接管，导致阻抗增加。ESR 在所有频率上的阻抗中增加了一个恒定的电阻分量。

这种行为通常可视化为阻抗与频率关系图上的“V 形”曲线。在“V”的底部，电容器达到其自谐振频率（SRF），其中电容和电感效应相互抵消，阻抗处于最低水平，主要由 ESR 决定。在 SRF 之外，由于 ESL，电容器更像一个电感器，这在高频应用中可能会出现问题。

带 SRF 的电容器阻抗与频率曲线

深入了解等效串联电阻（ESR）

ESR 或等效串联电阻表示电容器内的电阻损耗。这些损耗来自电容器中使用的材料，例如电介质、电极和引线。ESR 在电容器处理大电流的应用中尤为重要，例如电源去耦或滤波。

高 ESR 值意味着更多的能量以热量的形式损失，从而降低电路的效率。例如，在工作频率为 100 kHz 的开关电源中，ESR 为 100 mΩ 的电容器通过 1 A 的纹波电流时，将耗散 0.1 W 的功率作为热量（以 I2R 或 12 × 0.1 计算）。随着时间的推移，这种热量会使电容器和附近的其他组件退化，从而缩短设备的使用寿命。

在此类应用中，低 ESR 电容器通常是首选，因为它们可以最大限度地减少功率损耗和热量产生。例如，与电解电容器（范围从 50 mΩ 到几欧姆）相比，陶瓷电容器的 ESR 值通常较低（通常低于 10 mΩ），因此更适合大电流或高效率设计。

受 ESR 影响的应用程序

在电源电路中，ESR 直接影响输出电压纹波。较高的 ESR 会导致更大的电压波动，从而导致敏感电子设备不稳定。在音频电路中，高 ESR 会引入噪声或失真，从而影响音质。在这些情况下，选择具有适当 ESR 值的电容器对于保持性能至关重要。

探索等效串联电感（ESL）

ESL 或等效串联电感源于电容器的物理结构，尤其是引线和电极的构造方式。虽然 ESL 在低频下可能可以忽略不计，但它成为高频电容器行为的主导因素。

在高频下，ESL 会导致电容器的阻抗上升，从而降低其作为滤波器或去耦元件的有效性。例如，在信号频率高于 100 MHz 的高速数字电路中，具有高 ESL 的电容器可能无法抑制噪声，从而导致信号完整性问题。这就是为什么在此类应用中经常使用多层陶瓷电容器（MLCC）等低 ESL 电容器的原因，因为与标准电解电容器的 5-10 nH 相比，它们的 ESL 值可以低至 0.5 nH。

高频电容器行为和 ESL

在高频电路中，电容器通常用于对电源线进行去耦或过滤噪声。但是，如果 ESL 太高，电容器可能会以低于预期的频率谐振，从而使其无效。电容器的自谐振频率（SRF）由其电容和 ESL 决定，标志着它从电容行为转变为电感行为的点。例如，ESL 为 1 nH 的 1 μF 电容器的 SRF 约为 5 MHz（计算为 1/（2π√（LC）））。超过此频率，电容器将无法按预期工作。

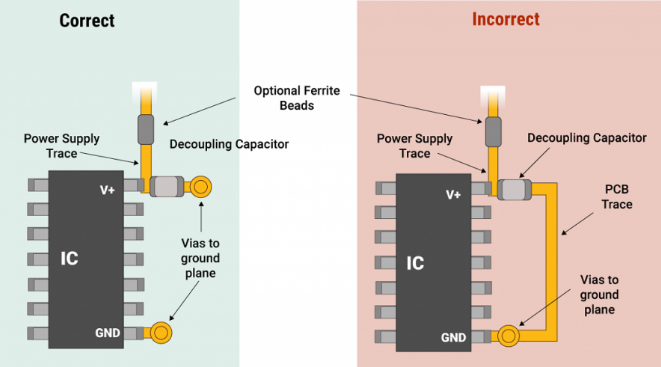

带去耦电容器的高频电路

ESR 和 ESL 如何影响电路性能

ESR 和 ESL 的综合效应可以决定电路性能的成败，具体取决于应用。让我们分解一下这些因素至关重要的一些常见情况。

电源稳定性

在电源中，电容器用于平滑电压纹波并稳定输出。具有高 ESR 的电容器会增加纹波电压，从而导致微控制器或放大器等设备运行不稳定。同样，高 ESL 会导致电容器无法过滤高频噪声，从而导致电磁干扰（EMI）问题。

高速数字电路

在现代电子产品（如智能手机或计算机）中，信号速度通常超过 1 GHz。在这些频率下，即使是少量的 ESL 也会产生很大的阻抗，从而阻止电容器有效地对电源线进行去耦。这可能会导致电压降或噪声，从而影响数据完整性。设计人员通常并联使用多个不同值（例如 0.1 μF 和 1 μF）的电容器，以覆盖较宽的频率范围并最大限度地减少 ESL 的影响。
