掌握柔性板上的SMT组装

由于其独特的特性，在柔性板上进行表面贴装技术 （SMT） 组装可能很棘手，但通过正确的技术和最佳实践，您可以获得可靠和高质量的结果。在这份综合指南中，我们将深入探讨柔性板上 SMT 组装的关键方面，涵盖从拾取和放置挑战到回流焊接曲线、模板设计和自动光学检测 （AOI） 的所有内容。让我们一步一步来探讨如何掌握这个过程。

了解柔性 PCB 的 SMT 工艺

柔性印刷电路板 （PCB） 因其能够弯曲和适应独特的形状而在可穿戴设备、医疗设备和汽车电子等行业中越来越受欢迎。然而，与刚性板相比，柔性 PCB 的 SMT 工艺面临着不同的挑战。这种薄而柔韧的材料在组装过程中可能会翘曲或弯曲，这可能导致组件错位或焊点薄弱。

柔性 PCB 的 SMT 工艺始于精心准备。在组装开始之前，必须正确固定柔性板以防止移动或变形。通常，制造商在此过程中使用定制夹具或载体将电路板保持平整。这确保了元件放置和焊接过程中的精度。此外，材料对热的敏感性需要定制的焊接和检查方法，我们将在下面详细介绍。

在 Flex 板上拾取和放置挑战

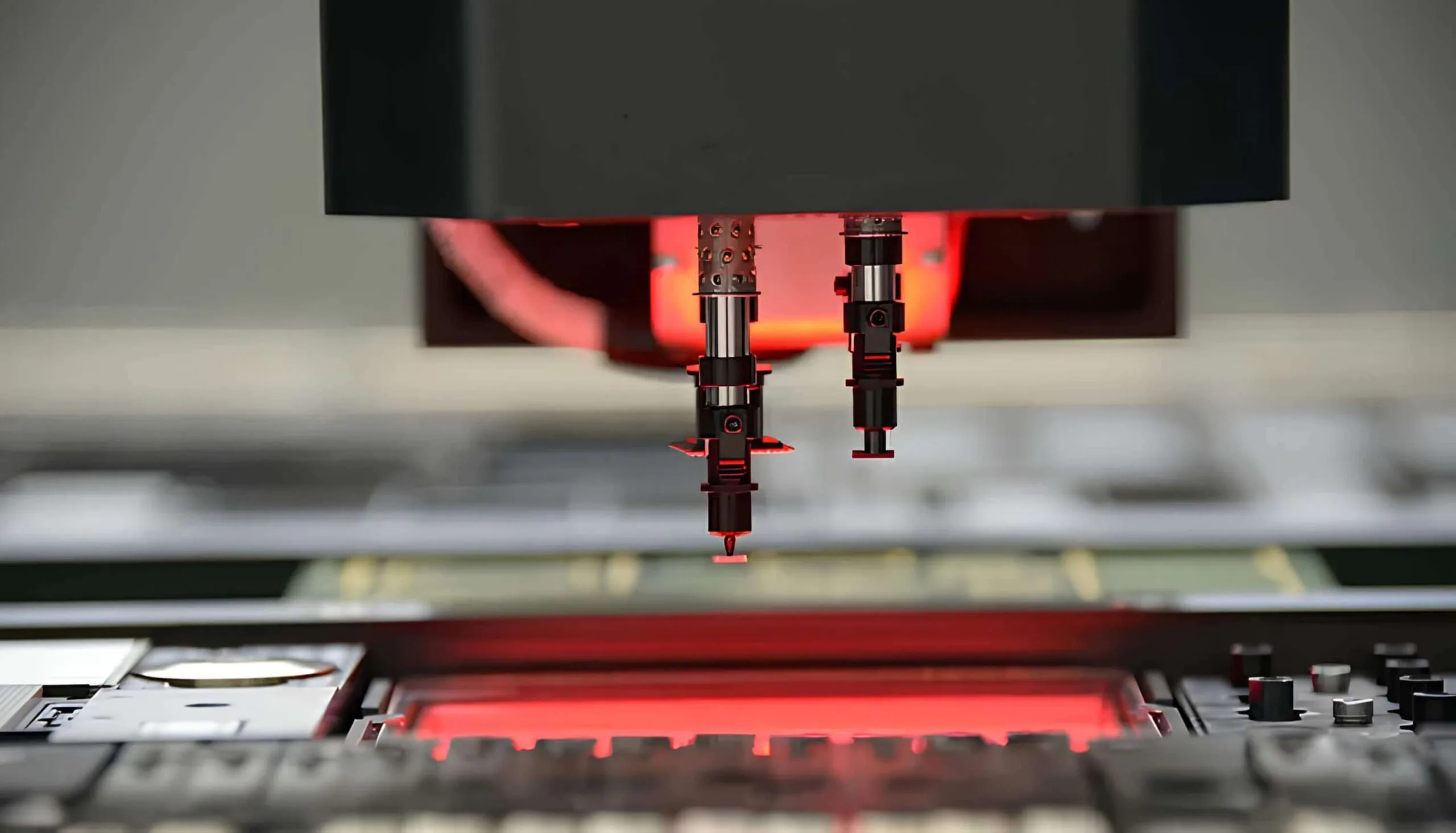

柔性 PCB 的 SMT 组装的最大障碍之一是拾取和放置过程。与刚性板不同，柔性板会在贴片机的压力下移动或变形，从而导致元件放置不准确。以下是一些关键挑战和克服这些挑战的最佳实践：

• 板稳定性：如前所述，柔性板需要牢固固定。使用刚性载体或真空台有助于在元件放置过程中保持稳定性。这降低了电路板在机器喷嘴压力下弯曲的风险。

• 组件对齐：由于空间限制，Flex 板通常具有较小的焊盘尺寸。这需要带有视觉系统的高精度拾取和放置机器，以确保组件正确对齐。小至 0.1 mm 的错位都可能导致连接问题。

• 喷嘴选择：必须仔细选择拾取和放置机中使用的喷嘴。较软或定制的喷嘴可以防止损坏柔性材料，同时仍能牢固地夹持组件。

通过解决柔性板上的这些拾取和放置挑战，制造商可以实现更高的精度并减少返工。投资具有可调压力设置和视觉校准系统的先进设备通常值得付出代价以获得一致的结果。

用于 Flex PCB 的回流焊曲线

回流焊是 SMT 组装中的关键步骤，为柔性 PCB 创建正确的回流焊配置文件对于避免损坏易碎材料至关重要。柔性板通常由聚酰亚胺或类似材料制成，与刚性 FR4 板相比，这些材料的耐热性较低。过热会导致基材翘曲、分层甚至燃烧。

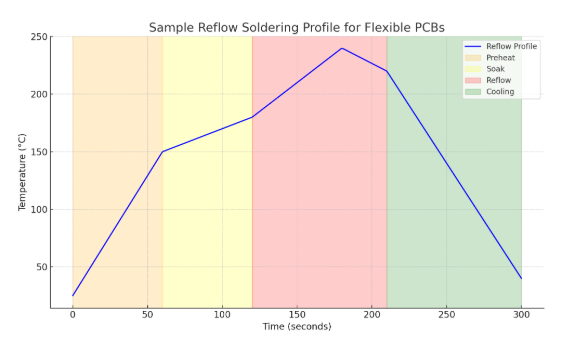

要为柔性 PCB 开发有效的回流焊曲线，请考虑以下事项：

• 较低的峰值温度：与可承受 245-260°C 峰值温度的刚性板不同，柔性板通常需要 220-235°C 的峰值温度。 这最大限度地减少了材料上的热应力。

• 逐步提升：较慢的斜坡速率（每秒 1-2°C）有助于防止热冲击。温度的突然变化会导致电路板翘曲或元件移动。

• 更短的浸泡时间：将浸泡区（通常为 150-180°C）的时间限制为 60-90 秒。这减少了长时间的热暴露，同时确保焊膏正确激活。

• 冷却速率：每秒 2-4°C 的受控冷却速率可防止电路板和焊点中出现内应力，这可能导致裂纹或故障。

测试和优化回流焊曲线至关重要。许多制造商在焊接过程中使用热分析工具来监控电路板不同区域的温度。此数据有助于微调柱温箱设置以获得一致的结果。例如，经过充分优化的轮廓可以将缺陷率降低多达 30%，从而确保更坚固的焊点和更好的可靠性。

用于柔性 PCB 组装的模板设计

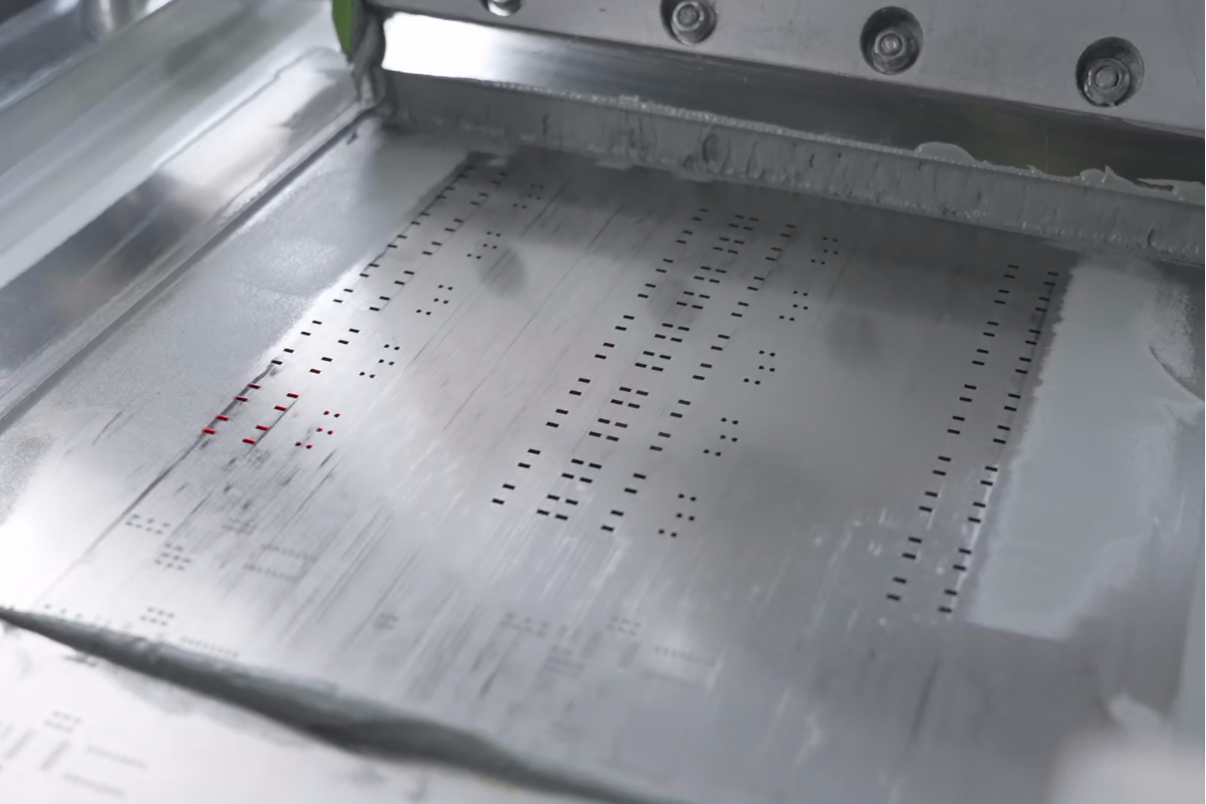

用于柔性 PCB 组装的模板设计在确保正确的焊膏应用方面起着至关重要的作用。由于柔性板更薄且更容易移动，因此模板设计必须考虑这些因素，以避免焊料不足或桥接等问题。

以下是模板设计的一些最佳实践：

• 材料和厚度：对于柔性板上常见的细间距组件，请使用厚度为 0.1-0.12 mm 的不锈钢模板。较薄的模板可以更好地控制焊膏量，从而降低焊膏过量的风险。

• 孔径设计：孔径应略小于焊盘尺寸（通常为焊盘面积的 80-90%），以防止焊料桥接。例如，如果焊盘的宽度为 0.5 mm，则孔径可能设计为 0.4-0.45 mm。

• 对齐功能：在模板和板上包含基准标记，以确保精确对齐。这对于柔性板尤其重要，因为即使是很小的错位也会导致焊点有缺陷。

• 打印过程中的支持：在焊膏印刷过程中，在柔性板下方使用支撑板或固定装置以保持其平整。这可以防止电路板弯曲并确保均匀的浆料沉积。

设计良好的模板可以通过最大限度地减少焊接过程中的缺陷来提高一次通过率。定期检查和清洁模板也有助于保持一致性，尤其是对于大批量生产。

柔性 PCB 的自动光学检测 （AOI）

柔性 PCB 的自动光学检测 （AOI） 是 SMT 组装中的关键质量控制步骤。AOI 系统使用高分辨率相机和高级算法来检测缺陷，例如组件未对准、焊料缺失或立碑。然而，由于其非刚性性质，检测柔性板带来了独特的挑战。

以下是优化柔性 PCB 的 AOI 的方法：

• 板平整度：就像在其他步骤中一样，在检查过程中将电路板固定在夹具中是必不可少的。如果电路板不平坦，AOI 系统可能会将反射或阴影误解为缺陷，从而导致误报。

• 定制检测参数：调整 AOI 软件以考虑柔性板的独特表面特性。例如，与刚性板相比，聚酰亚胺材料可能具有不同的反射率，需要特定的照明和相机设置。

• 关注焊点：由于柔性板通常用于高机械应力的应用，因此焊点质量至关重要。AOI 系统应进行编程，以仔细检查接头的完整性，寻找在弯曲或振动下可能失效的裂纹或焊料不足。

• 缺陷分类：训练 AOI 系统以区分实际缺陷和由电路板灵活性引起的可接受变化。这减少了不必要的返工并加快了检测过程。

在电路板进入最终测试或部署之前，为柔性 PCB 实施 AOI 可以捕获高达 95% 的组装缺陷。这不仅提高了产品可靠性，而且通过减少人工检查需求节省了时间和资源。

在柔性板上进行 SMT 组装的其他最佳实践

除了讨论的核心领域之外，要在柔性板上成功进行 SMT 组装，还需要牢记其他几个最佳实践：

• 物料搬运：始终小心处理柔性板，以免起皱或撕裂。将它们平放或存放在保护性包装中，以防止在组装前损坏。

• 保护涂层：焊接后，涂上保形涂层以保护电路板免受潮湿、腐蚀和机械应力的影响。这对于在恶劣环境中使用的柔性板尤其重要，因为它可以将其使用寿命延长多达 50%。

• 测试和验证：组装后进行彻底的电气测试，以验证连接和功能。柔性板通常用于紧凑、高密度的设计，因此即使是一个错误的连接也可能导致整个设备无法使用。

• 与供应商合作：与您的材料和组件供应商密切合作，以确保兼容性。例如，确认焊膏和组件适合用于柔性板的较低温度曲线。

通过遵循这些做法，您可以最大限度地降低风险并确保您的柔性 PCB 符合最高的质量和性能标准。

掌握柔性板上的 SMT 组装需要关注细节、专业设备和定制流程。从解决柔性板上的拾取和放置挑战到优化柔性 PCB 的回流焊接曲线、模板设计和 AOI，每个步骤在最终结果中都起着至关重要的作用。通过实施本指南中概述的技术和最佳实践，您可以克服柔性 PCB 的 SMT 工艺的独特挑战，并获得可靠、高质量的结果。
