PCB多层板的阻抗控制设计要点

随着电子设备对信号传输质量要求的不断提高，PCB（印刷电路板）在电子产品中的作用愈加重要。尤其是在高速、高频电路的设计中，信号完整性和电磁兼容性成为关键问题，而阻抗控制则是确保信号在PCB中稳定传输的核心技术。本文将深入探讨PCB多层板的阻抗控制设计要点，帮助读者了解如何通过合理设计阻抗，确保电路性能的稳定。

一、阻抗的基本概念

阻抗是指电流通过电路时所遇到的“阻力”，它不仅与电阻有关，还包括电感和电容等因素。在PCB设计中，阻抗通常指的是传输线的特性阻抗。信号线的特性阻抗需要与信号源和接收端的阻抗匹配，才能确保信号不反射、不失真，保证信号的完整性。

二、阻抗控制的重要性

在PCB设计中，尤其是多层板中，信号传输的质量与阻抗匹配密切相关。高速信号在传输过程中，如果阻抗不匹配，就可能导致信号反射、串扰和信号衰减等问题，进而影响电路的稳定性和可靠性。因此，阻抗控制在多层板设计中具有极其重要的地位。

1. 减少信号反射：信号反射会导致信号质量下降，使得接收端无法正确接收信号，影响电路的性能。

2. 减小信号干扰：当信号线的阻抗控制不当时，可能会引起信号干扰，特别是对于高速信号，干扰会更加明显。

3. 保证信号完整性：合适的阻抗匹配能够确保信号在传输过程中不失真，保证信号的完整性。

三、阻抗控制的基本原理

PCB中的阻抗控制设计主要涉及信号传输线的特性阻抗。特性阻抗与信号线的几何尺寸、传输介质的介电常数以及传输路径的布局等因素有关。在多层PCB中，阻抗控制通常通过调整信号线的宽度、厚度、以及介电层的材料特性来实现。

1. 传输线阻抗的基本计算

在多层板设计中，常见的传输线类型包括微带线（Microstrip）、带状线（Stripline）等。它们的阻抗公式如下：

• 微带线阻抗计算：

  $${\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">Z</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">0</span>}}<span\; style="color:\; rgb(0,\; 0,\; 0);">=</span>\frac{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">87</span>}}{\sqrt{{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">r</span>}}<span\; style="color:\; rgb(0,\; 0,\; 0);">+</span>\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">1.41</span>}}}<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span>\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">ln</span>}<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span><span\; style="color:\; rgb(0,\; 0,\; 0);">(</span>\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">5.98</span>}<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span>\frac{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">h</span>}}{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">w</span>}}<span\; style="color:\; rgb(0,\; 0,\; 0);">+</span>\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">0.8</span>}<span\; style="color:\; rgb(0,\; 0,\; 0);">)</span>$$Z_0 = \frac{87}{\sqrt{\epsilon_r + 1.41}} \cdot \ln\left(5.98 \cdot \frac{h}{w} + 0.8\right)

  其中，${\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">Z</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">0</span>}}$Z_0 为阻抗值，${\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">r</span>}}$\epsilon_r 是介电常数，$\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">h</span>}$h 是信号层到地层的厚度，$\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">w</span>}$w 是信号线的宽度。

• 带状线阻抗计算：

  $${\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">Z</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">0</span>}}<span\; style="color:\; rgb(0,\; 0,\; 0);">=</span>\frac{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">60</span>}}{\sqrt{{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">r</span>}}}}<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span>\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">ln</span>}<span\; style="color:\; rgb(0,\; 0,\; 0);">?</span><span\; style="color:\; rgb(0,\; 0,\; 0);">(</span>\frac{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">4</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">h</span>}}{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">w</span>}}<span\; style="color:\; rgb(0,\; 0,\; 0);">)</span>$$Z_0 = \frac{60}{\sqrt{\epsilon_r}} \cdot \ln\left(\frac{4h}{w}\right)

  这些公式能够帮助设计师初步估算传输线的阻抗，并为后续的设计优化提供参考。

2. 影响阻抗的因素

• 信号线宽度（w）：信号线的宽度对阻抗有显著影响。宽度越大，阻抗越小；宽度越小，阻抗越大。因此，设计时需要根据信号的频率、层压材料等因素来合理选择信号线宽度。

• 信号层与接地层之间的间距（h）：信号层与接地层之间的距离也会影响阻抗。当信号线与接地层的距离较小（即 $\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);">h</span>}$h 较小）时，电场的分布较为集中，阻抗较低；当距离较大时，阻抗较高。

• 介电常数（εr）：PCB板材的介电常数决定了信号传输时电场的速度，不同的材料（如FR4、PTFE等）具有不同的介电常数，因此阻抗也会有所不同。

• PCB材料的厚度：板材的厚度也会影响信号线的阻抗，通常较厚的PCB材料会导致较低的阻抗。

四、常见的阻抗控制方法

在多层PCB设计中，设计师通常会使用几种常见的阻抗控制方法，确保信号的传输质量。

1. 微带线和带状线的选择

• 微带线：微带线是最常用的信号传输线形式，它的上层为信号层，底层为接地层。它适用于单面或双面PCB中，尤其适用于较低层数的电路板。

• 带状线：带状线则适用于多层PCB中，尤其是在内层进行布线时，信号通过隔离层与接地层相对，从而提高了信号传输的稳定性。

根据不同的电路要求和层叠结构，设计师需要选择合适的传输线类型，以确保阻抗控制的精度。

2. 合理设计层叠结构

在多层PCB设计中，合理设计层叠结构对于阻抗控制至关重要。层叠结构的安排需要考虑信号层、电源层和接地层的分布位置。一般来说，信号层应尽量靠近接地层，以减少信号干扰，并保证阻抗稳定。此外，通过合理安排不同层之间的间距，可以有效地控制信号线的阻抗。

3. 阻抗匹配

阻抗匹配是阻抗控制中最重要的环节。如果信号源、传输线和接收端之间的阻抗不匹配，就会产生反射和损耗。因此，在设计中必须保证信号源和接收端的阻抗与信号线的特性阻抗相匹配。常见的匹配方法包括使用终端电阻来匹配阻抗，避免信号反射。

4. 使用高频材料

对于高频信号传输，使用具有较低介电损耗和较稳定介电常数的PCB材料是提高阻抗控制精度的有效手段。例如，使用PTFE（聚四氟乙烯）等材料能够减少信号在传输过程中的损耗，保持信号的稳定性。

五、阻抗控制的测试与验证

在完成PCB设计并制造出来后，必须进行阻抗控制测试，以确保设计是否符合要求。常见的测试方法包括：

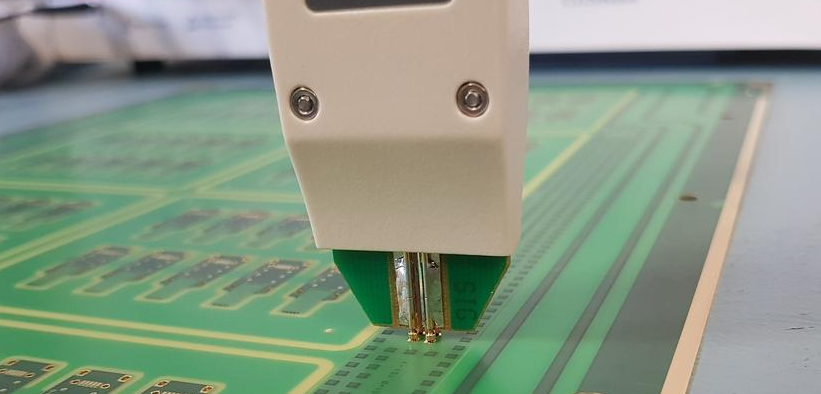

1. 时域反射仪（TDR）：通过时域反射仪，可以精确测量信号传输线的阻抗，并判断是否存在阻抗不匹配的情况。

2. 阻抗测试板：通过设计专门的阻抗测试板，进行实际的阻抗测量，验证设计是否符合预期的阻抗值。

3. 仿真分析：在设计阶段，可以使用EDA（电子设计自动化）软件进行仿真分析，模拟信号在PCB中的传播情况，提前预测阻抗问题。

PCB多层板的阻抗控制设计是保证高速、高频电路性能稳定的关键。通过合理选择信号线的宽度、调整层叠结构、使用高频材料和进行阻抗匹配等手段，可以有效保证电路的信号完整性和电磁兼容性。阻抗控制不仅可以减少信号反射和干扰，还能提高整个电路的稳定性和可靠性。在设计过程中，合理选择和优化这些设计要点是每个PCB工程师必须掌握的核心技术。
