阶梯钢网:具有不同元件高度的复杂PCB设计的解决方案

来源: 时间: 2025/07/03 09:10:00 阅读: 192

如果您因组件高度不同而面临 PCB 设计复杂性的挑战,阶梯式模板提供了强大的解决方案。这些多级模板允许定制焊膏体积,确保在同一板上为不同尺寸和高度的元件实现最佳沉积。



什么是阶梯钢网,为什么它们在 PCB 设计中很重要?

阶梯钢网,也称为多级钢网,是表面贴装技术 (SMT) 组装中使用的专用工具,用于将焊膏涂覆到 PCB 上。与传统的平面模板不同,阶梯模板的表面具有不同的厚度。这些厚度变化(通过蚀刻或激光切割产生)允许精确控制沉积在电路板不同区域的焊膏量。

为什么这很重要?在现代 PCB 设计中,组件的高度和尺寸通常会有很大差异。例如,电路板可能包括微小的 0201 电阻器以及较大的连接器或球栅阵列 (BGA)。在这样的电路板上涂覆一层均匀的焊膏可能会导致诸如较大元件的焊膏不足或焊膏过多导致较小元件桥接等问题。阶梯式模板通过根据每个组件的需要定制色浆量、减少缺陷和提高装配可靠性来解决这个问题。

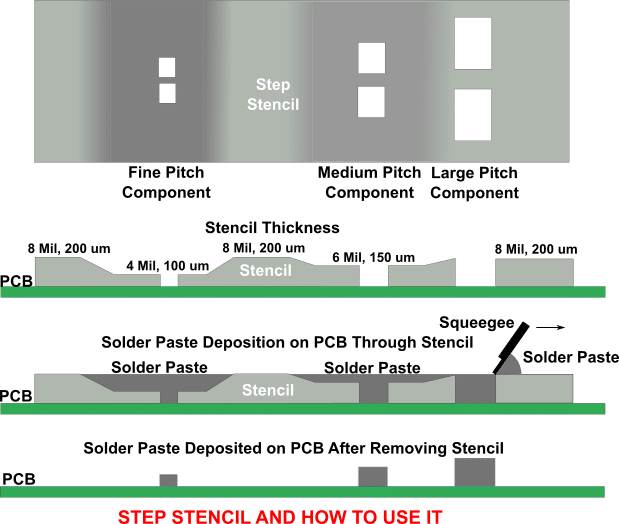

阶梯式模板横截面



PCB 设计复杂性中元件高度变化的挑战

随着电子产品变得越来越紧凑和功能丰富,PCB 设计的复杂性急剧上升。单个电路板可以容纳高度从 0.4mm 的片式电阻器到超过 2mm 的功率模块或连接器的元件。这种元件高度变化在焊膏沉积过程中构成了重大挑战。

使用厚度均匀的标准模板通常会导致浆料应用不均匀。例如,小元件可能会接收过多的焊膏,从而导致焊料桥接,而较大的元件可能会接收到太少的焊膏,从而导致焊点脆弱。根据行业研究,不适当的焊膏量会导致高达 60% 的 SMT 组装缺陷。这些问题不仅影响产品可靠性,还会增加返工成本和生产延迟。

阶梯式模板通过允许制造商定制浆料沉积来正面解决这个问题。对于较大的组件,模板的较厚区域会沉积更多的焊膏,而对于较小的组件,较薄的区域会减少焊膏体积。这种有针对性的方法最大限度地减少了缺陷,并确保了整个电路板的一致焊接。



多层模板如何用于锡膏沉积

多级模板经过精密设计,可满足 PCB 布局的特定要求。模板分为不同厚度的“台阶”或区域,较薄的区域通常从 0.1 毫米到 0.2 毫米不等,较厚的部分最高可达 0.25 毫米或更大。这些步骤是使用化学蚀刻或激光切割等先进制造技术创建的,可确保精确到几微米。

在 SMT 过程中,将模板放置在 PCB 上,并使用刮刀将焊膏涂抹在其上。不同的厚度控制通过每个区域中的孔(开口)的糊状物量。例如:

  • 更薄的台阶(例如 0.1mm)可用于 0402 电容器等细间距元件,沉积最小的焊膏体积以防止桥接。

  • BGA 可以采用更厚的台阶(例如 0.2mm),确保有足够的浆料在其许多引脚上正确形成接头。

这种定制直接解决了组件高度变化的挑战,使阶梯模板成为具有不同组件类型的复杂设计的理想选择。

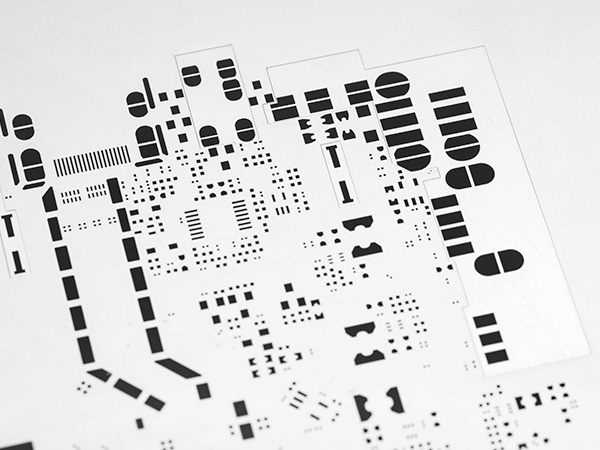

阶梯模板



在复杂 PCB 设计中使用 Step Stencils 的好处

阶梯式模板为处理复杂 PCB 布局的制造商和工程师提供了多项优势。以下是一些主要优势:

1. 提高焊点可靠性

通过向每个组件输送适量的焊膏,阶梯式模板降低了接头脆弱或有缺陷的风险。例如,SMT 组装的一项研究发现,与标准模板相比,使用多层模板可以将焊点故障减少多达 30%。

2. 减少缺陷和返工

焊料桥接、立碑和焊膏不足等问题在元件高度变化的电路板中很常见。阶梯钢网通过优化色浆量、节省返工时间和资源来最大限度地减少这些缺陷。这在大批量生产中尤其有价值,因为即使是 1% 的缺陷率也可能导致重大损失。

3. 与 Mixed Technology Boards 的兼容性

现代 PCB 通常结合了表面贴装和通孔元件,每种元件都需要不同的浆料量。阶梯式钢网可以在一块板上容纳这些混合技术,从而简化组装过程,而无需多个钢网或手动调整。

4. 复杂设计的成本效益

虽然阶梯钢网由于制造复杂而可能具有较高的前期成本,但从长远来看,它们通过减少缺陷和提高产量来节省资金。对于复杂的 PCB 设计,对多层模板的投资通常会通过提高生产效率而迅速获得回报。



阶梯钢网在 PCB 制造中的应用

阶梯式钢网在 PCB 设计复杂性较高的行业和应用中特别有价值。以下是它们闪耀的一些常见情况:

  • 消费电子产品:智能手机和可穿戴设备等设备将各种组件封装在狭小的空间内。阶梯式模板可确保从微芯片到电源连接器的所有产品都能精确地沉积焊膏。

  • 汽车电子:随着电动汽车和高级驾驶辅助系统 (ADAS) 的兴起,汽车 PCB 通常采用各种用于电源管理和传感器的组件。多级钢网有助于在恶劣条件下保持可靠性。

  • 医疗设备:在可靠性不容妥协的医疗电子产品中,阶梯式模板支持组装具有不同组件高度的紧凑、高密度电路板。

  • 工业设备:工业控制系统通常使用较大的元件和细间距 IC。阶梯式模板提供了在这些电路板上进行一致焊接所需的灵活性。

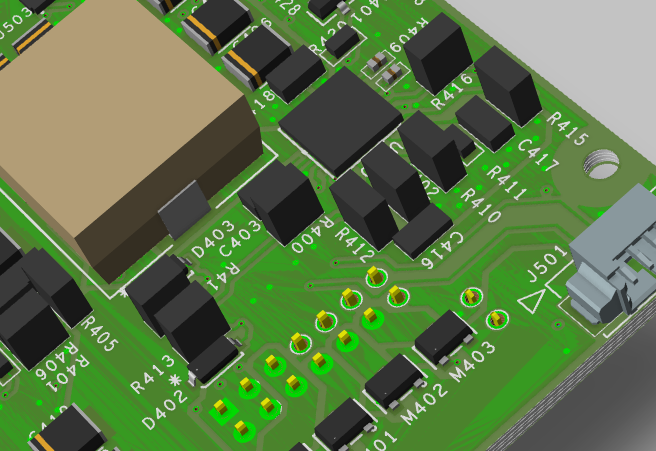

具有不同元件高度的 PCB



设计和使用 Step Stencil 的最佳实践

为了最大限度地发挥阶梯钢网在解决 PCB 设计复杂性方面的优势,请在设计和制造过程中遵循以下最佳实践:

1. 在设计阶段的早期进行协作

在 PCB 设计过程中与您的模板制造商密切合作。分享有关元件高度、焊盘尺寸和焊膏要求的详细信息。这可确保模板的台阶级别准确匹配您的电路板需求。

2. 优化孔径设计

模板孔径(开口)的大小和形状在焊膏沉积中起着至关重要的作用。对于细间距元件,请使用减小面积比(通常为 0.5 至 0.6)的较小孔径,以防止过度浆料。对于较大的组件,请增加孔径大小以确保足够的焊膏体积。

3. 测试和验证

在全面生产之前,使用阶梯模板运行测试批次,以验证所有元件类型的浆料沉积。使用自动光学检测 (AOI) 等检测工具检查均匀性,并在需要时调整钢网参数。

4. 保持模板质量

阶梯式钢网需要小心处理和定期清洁,以防止糊状物堆积或损坏多层表面。使用适当的清洁溶液并将钢网存放在受控环境中,以保持其精度。



步骤模板的限制和注意事项

虽然阶梯式模板改变了复杂 PCB 设计的游戏规则,但它们也有一些限制需要牢记:

  • 较高的初始成本:多级钢网的制造工艺比标准钢网更复杂,导致前期成本更高。然而,这通常被降低的缺陷率所抵消。

  • 设计约束:并非所有 PCB 布局都适用于阶梯模板。具有极密集元件间距的电路板在创建不重叠的不同阶梯区域时可能面临挑战。

  • 工艺复杂性:使用阶梯钢网可能需要调整 SMT 设备或工艺参数,例如刮刀压力和速度,以确保焊膏应用的一致性。

尽管有这些考虑,但对于涉及元件高度变化和高 PCB 设计复杂性的项目,阶梯钢网的优点往往大于缺点。



如何为您的项目选择合适的模板

选择合适的模板取决于您特定的 PCB 设计和制造目标。以下是在决定阶梯型模板是否适合您的项目时需要考虑的一些因素:

  • 组件多样性:如果您的电路板包含各种元件尺寸和高度,则阶梯模板可能是精确焊膏沉积的最佳选择。

  • 产量:对于减少缺陷至关重要的大批量运行,投资多层模板可以随着时间的推移节省大量成本。

  • 预算限制:如果前期成本是一个问题,请评估减少返工的长期好处是否证明对阶梯型模板的初始投资是合理的。

咨询经验丰富的钢网供应商可以帮助您确定满足您特定需求的最佳解决方案,确保与您的设计和装配流程兼容。



使用阶梯模板简化复杂的 PCB 设计

面对日益增长的 PCB 设计复杂性,阶梯钢网为管理元件高度变化提供了可靠且高效的解决方案。通过精确控制焊膏沉积,多级模板减少了缺陷,提高了焊点可靠性,并简化了最复杂电路板的组装过程。

无论您是从事消费电子产品、汽车系统还是医疗设备的工作,将阶梯钢网集成到您的制造工作流程中都可以提高产品的质量和一致性。通过遵循最佳实践并与值得信赖的合作伙伴合作,您可以充分利用这项技术的潜力来应对现代 PCB 组装的挑战。
