掌握双面PCB组装：最佳元件放置的综合指南

来源：时间: 2025/07/03 09:16:00 阅读: 156

双面 PCB 组装可以改变紧凑、高性能设计的游戏规则，但它也带来了独特的挑战。在本综合指南中，我们将介绍双面 PCB 设计规则、SMT 元件放置最佳实践和双面板的回流焊接挑战。无论您是初学者还是经验丰富的工程师，您都会找到可行的技巧和详细的见解，以优化您的设计以实现制造成功。

双面 PCB 组装简介

双面 PCB 是现代电子产品的热门选择，因为它们允许将元件放置在电路板的两侧，从而有效地将电路的可用空间增加一倍。这种设计非常适合空间非常宝贵的紧凑型设备，如智能手机、物联网小工具和医疗设备。但是，灵活性越高，复杂性就越大。正确的元件放置和遵守设计规则对于避免组装过程中的信号干扰、热不平衡和焊接缺陷等问题至关重要。

在本指南中，我们将介绍掌握双面 PCB 组装的基本知识。从了解基础知识到应对回流焊等高级挑战，您将获得创建高效可靠设计所需的知识。让我们深入了解双面 PCB 元件放置和设计的关键方面。

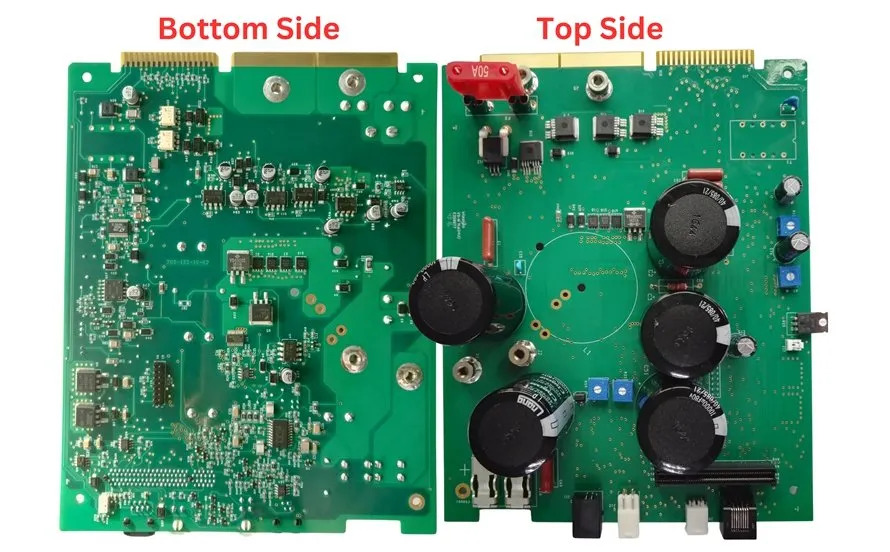

双面 PCB，顶层和底层有元件

为什么双面 PCB 组装很重要

与单面板相比，双面 PCB 具有显着优势。它们为元件和走线提供了更多空间，在不增加电路板尺寸的情况下实现更密集、更复杂的电路。这使它们成为尺寸和重量是关键因素的应用的理想选择。然而，在电路板两面工作的复杂性增加，给设计、装配和制造带来了挑战。

元件放置不当会导致信号之间的串扰、热量分布不均匀和焊接困难等问题。通过掌握双面 PCB 设计规则和布局策略，您可以最大限度地降低这些风险，并确保您的电路板按预期运行。让我们探讨指导成功的双面 PCB 组装的基本原则。

成功的双面 PCB 设计关键规则

设计双面 PCB 需要仔细规划，以确保功能性和可制造性。以下是一些需要遵循的基本设计规则：

图层分配：将特定功能分配给板的每一侧。例如，将电源层和接地层放在一侧以最大限度地降低噪声，同时将高速信号组件放置在另一侧以减少干扰。这有助于管理信号完整性，尤其是对于 100 MHz 以上的频率。
Via Placement：战略性地使用过孔来连接顶层和底层之间的走线。避免在元件下方放置过孔，因为这会干扰焊接。在高元件区域，将通孔密度保持在每平方英寸 50 个过孔以下，以防止出现制造问题。
间隙和间距：元件和走线之间保持足够的间距，以避免短路。对于大多数设计来说，走线之间的最小间隙为 0.2 mm （8 mils），元件之间的最小间隙为 0.5 mm （20 mils）是一个很好的起点。
热平衡：将发热元件均匀分布在两侧，以防止回流焊接时翘曲。例如，如果电源 IC 耗散 2W 的热量，请避免将附近的其他热源聚集在同一侧。

通过遵守这些双面 PCB 设计规则，您可以为电路板奠定基础，使其更易于组装，并且在制造过程中不易出错。

双面 PCB 的 SMT 元件放置最佳实践

表面贴装技术（SMT）是组装双面 PCB 的主要方法，因为它的效率和与自动化流程的兼容性。但是，将 SMT 元件放置在电路板的两侧需要精度以确保可靠性。以下是为双面设计量身定制的一些 SMT 元件贴装最佳实践：

1. 优先考虑组件重量和尺寸

在组装过程中，较大和较重的组件（例如连接器和电容器）通常应放置在 PCB 的底部。这可以防止它们在电路板翻转时的第二次回流焊过程中脱落。例如，重量超过 5 克的部件通常更适合用于底部以确保稳定性。

2. 按功能对组件进行分组

将相关元件放在一起，以最大限度地减少走线长度并减少信号延迟。对于高速设计，将微控制器和内存芯片等关键组件之间的距离保持在 10 mm 以内，以在高达 500 MHz 的速度下保持信号完整性。

3. 避免重叠的高密度区域

均匀分布组件，以避免一侧过度拥挤。重叠的高密度区域会导致热量集中和焊接缺陷。以平衡布局为目标，其中任何一侧都不会超过 70% 的组件覆盖率。

4. 考虑 Pick-and-Place Machine 的限制

将组件对齐到网格模式中，以一致的方向（例如 0° 或 90°）简化自动化装配。这减少了放置过程中的错误，并确保与标准拾取和放置机器的兼容性，这些机器通常具有角度放置约束。

遵循这些 SMT 元件贴装最佳实践将帮助您实现兼具功能性和可制造性的设计，从而最大限度地降低组装过程中的风险。

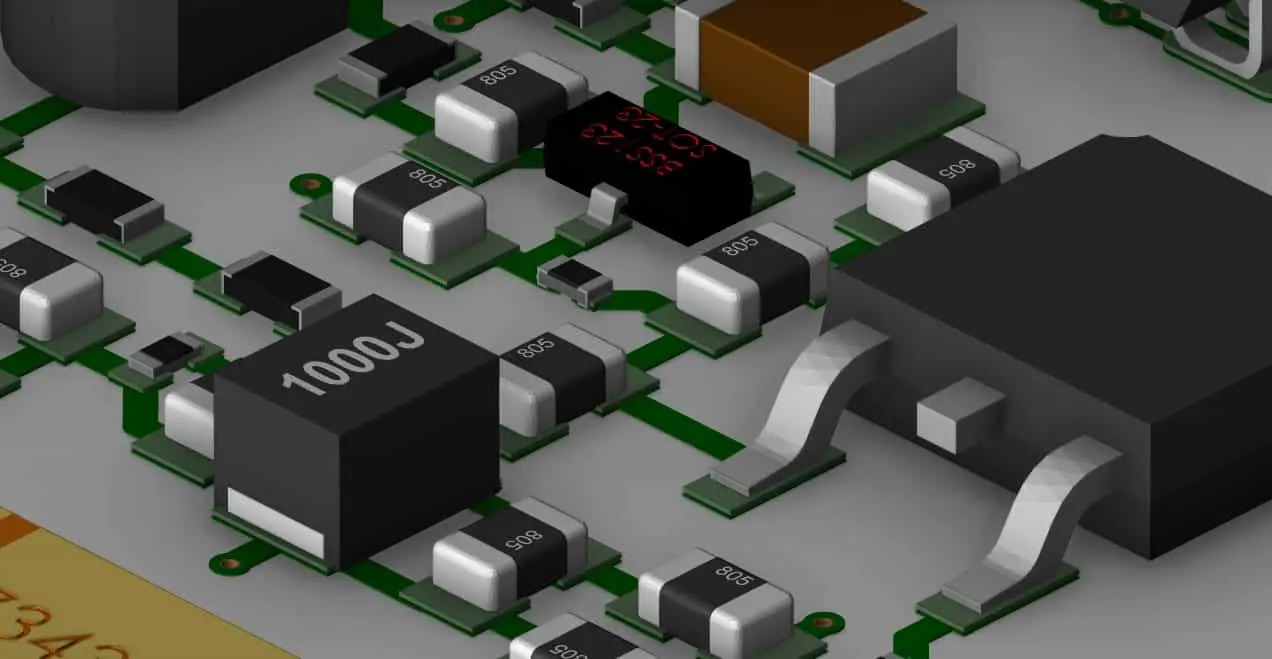

双面 PCB 上的平衡 SMT 元件布局

双面 PCB 的回流焊挑战

回流焊是双面 PCB 组装中的关键步骤，但由于需要在两侧焊接元件，因此它带来了独特的挑战。了解并解决双面板的这些回流焊挑战对于成功至关重要。

1. 第二次回流焊期间的组件位移

在第二次回流焊期间（当电路板翻转时），底部的元件可能会因重力和熔化的焊料而移动或脱落。为了缓解这种情况，第一面使用高温焊膏，并在必要时确保用粘合剂固定较重的组件（超过 5 克）。

2. 热不平衡

回流焊过程中热量分布不均匀会导致电路板翘曲，从而导致焊点不良。例如，如果一侧有一个大的铜浇注作为散热器，它可能比另一侧冷却得更快。为了解决这个问题，通过平衡铜面积和元件密度来设计热对称性。将两侧之间的铜浇注差异限制在 20% 以下。

3. 焊点可靠性

双面板通常需要多次回流焊，这可能会对焊点造成压力，并导致立碑等缺陷，即由于加热不均匀，小元件会直立。对于无铅焊料，使用回流焊曲线逐渐升高（每秒 1-2°C）至 245°C 的峰值温度，以最大限度地减少热冲击。

4. 助焊剂残留和清洁

随着时间的推移，积聚在密集封装的双面板上组件之间的助焊剂残留物会导致腐蚀。尽可能选择免清洗助焊剂，或确保在回流焊后使用异丙醇彻底清洁以去除残留物，尤其是在间隙小于 0.3 mm 的区域。

通过预测双面 PCB 的这些回流焊接挑战并实施建议的解决方案，您可以提高组装板的可靠性和质量。

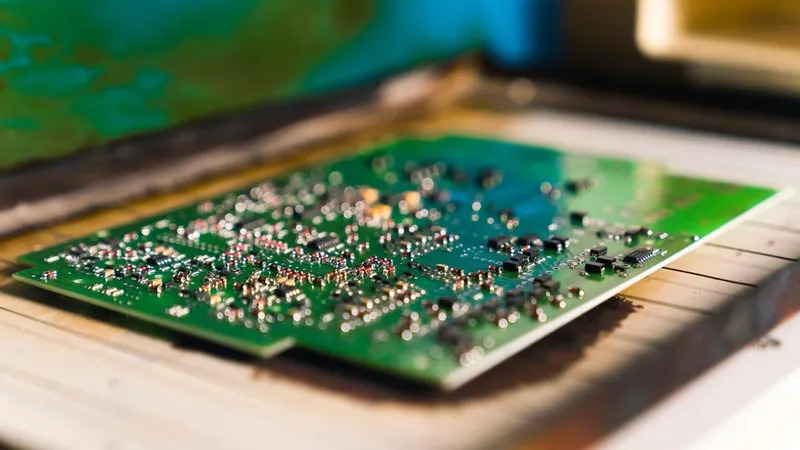

双面 PCB 的回流焊工艺

优化双面 PCB 组装的高级技巧

除了基础知识之外，还有一些高级策略可以进一步增强您的双面 PCB 设计。这些技巧可以帮助您自信地处理复杂的项目。

信号完整性分析：对于高速设计，使用仿真工具分析信号完整性。通过调整走线宽度和层间距来保持受控阻抗（例如，RF 信号为 50 欧姆）。在 1.6 mm 厚的电路板上，典型的 0.15 mm 走线宽度可以在许多应用中实现这一点。
可测试性设计：在电路板的两侧包括测试点，用于在线测试。将它们放置至少相距 2 mm，以确保在调试期间可以接触到探头。
制造业的拼板：在设计 PCB 时考虑拼板，以优化装配效率。在面板的单个板之间至少留出 5 毫米的距离，以便在组装后实现干净的分离。

这些先进的技术可以提升您的双面 PCB 组装工艺，确保即使是最苛刻的项目也能获得更好的性能和可制造性。
