深度解析4层板层叠结构：设计、类型与应用
来源：
时间: 2025/07/07 09:51:00
阅读: 485
层叠结构，作为 PCB 的 “骨骼” 与 “血脉”，直接影响着信号传输、电源分配以及整体性能。4 层 PCB 板因兼具成本效益与功能实现能力，在消费电子、工业控制等众多领域广泛应用。接下来，我们将深入探究 4 层板层叠结构的奥秘，揭开其设计、类型及应用的神秘面纱。
一、4 层板层叠结构基础概念
（一）层叠结构的定义与组成

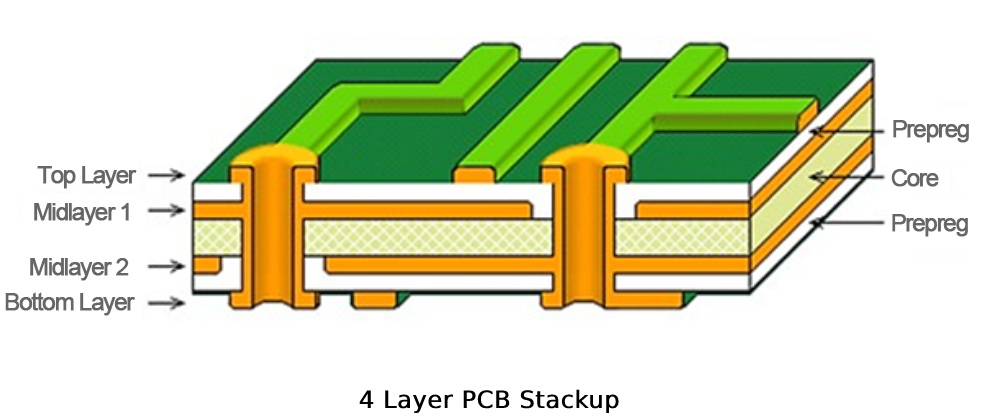

4 层 PCB 板的层叠结构，是指将四层不同功能的导电层（铜箔层）与绝缘层（基材层）按特定顺序堆叠、压合而成的结构体系。这四层通常包括顶层（Top Layer）、底层（Bottom Layer）、内层 1（Inner Layer 1）和内层 2（Inner Layer 2）。每一层都有着明确分工：顶层和底层主要用于元件安装与布线，是电子元件与外界连接的 “桥梁”；内层则多承担电源与地平面的分配，或是传输关键信号，如同城市地下纵横交错的管道和电缆，默默支撑着整个系统的运行。
（二）层叠结构的重要性
合理的 4 层板层叠结构，能有效降低信号干扰，提升信号完整性。通过合理安排电源层、地层与信号层的位置关系，可利用层间电容实现电源滤波，减少电源噪声；同时，良好的屏蔽效果能抑制电磁干扰（EMI），确保信号在传输过程中稳定、准确。此外，优化的层叠结构还能提高 PCB 的机械强度，使其在生产、运输和使用过程中不易变形、损坏，保障电子设备的可靠性和使用寿命。
二、4 层板层叠结构设计原则
（一）信号完整性优先
在 4 层板设计中，信号完整性是首要考虑因素。对于高速信号，应尽量缩短走线长度，减少过孔数量，避免信号路径迂回曲折。例如，在传输高频数字信号时，将信号层靠近地层或电源层布置，利用它们之间的耦合电容和屏蔽效应，降低信号的反射和串扰。同时，合理控制信号线的特性阻抗，使其与信号源和负载阻抗相匹配，减少信号反射，确保信号质量。
（二）电源与地平面规划
电源层和地层的合理规划是 4 层板层叠结构设计的关键。通常将内层之一设为电源层，另一内层设为地层，且使电源层与地层紧密相邻。这样，层间会形成寄生电容，可作为电源滤波的一部分，有效抑制电源噪声，为电子元件提供稳定的供电。此外，在划分电源层时，若存在多种电压，需进行合理分割，避免不同电源域之间相互干扰。但分割时要注意避免在高速信号下方进行，防止信号耦合到电源平面，影响信号完整性。
（三）机械性能与可制造性
4 层板的层叠结构设计需兼顾机械性能与可制造性。从机械性能角度，应确保各层厚度均匀，材料的热膨胀系数匹配，以减少因温度变化产生的应力，防止 PCB 翘曲变形。在可制造性方面，要考虑到加工工艺的可行性，如钻孔、电镀、层压等工艺对层叠结构的要求。例如，过孔的尺寸和间距需符合加工设备的精度，避免因设计不合理导致生产难度增加、成本上升或良品率降低。

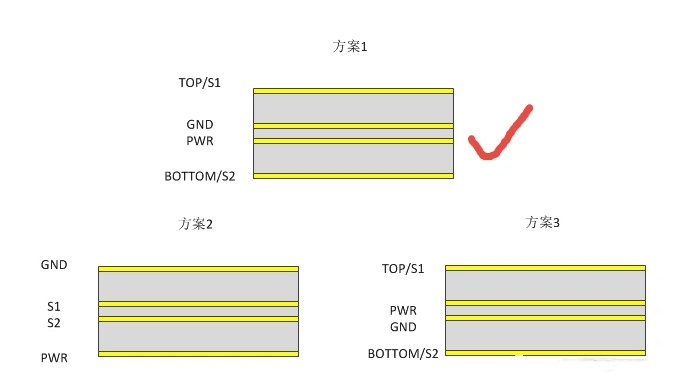

三、4 层板常见层叠结构类型
（一）传统型层叠结构
传统型 4 层板层叠结构通常为 “顶层 - 内层 1（电源层） - 内层 2（地层） - 底层”。这种结构简单直接，适用于对信号完整性要求不高、电路功能相对简单的电子产品，如一些基础的小家电控制板、简单的传感器模块等。顶层和底层用于元件安装和布线，电源层和地层为电路提供稳定的供电和参考电位，能满足大部分常规电路的需求。
（二）对称型层叠结构
对称型层叠结构如 “顶层 - 内层 1（地层） - 内层 2（电源层） - 底层”，其特点是电源层和地层对称分布于中间两层。这种结构在一定程度上能更好地平衡电源与地的分布，减少电磁干扰，提高信号完整性。适用于对电磁兼容性（EMC）有一定要求的电路，如一些工业控制设备中的通信模块、简单的无线接收装置等。对称的层叠方式有助于降低信号传输过程中的噪声，增强电路的稳定性。
（三）高性能型层叠结构
高性能型 4 层板层叠结构通常会将高速信号层与电源层、地层进行特殊布局。例如，“顶层（高速信号层） - 内层 1（地层） - 内层 2（电源层） - 底层（低速信号层）”。这种结构将高速信号集中在顶层，并靠近地层，利用地层的屏蔽作用减少信号干扰；底层用于低速信号布线，避免高速信号与低速信号相互串扰。该结构适用于对信号完整性要求较高的场合，如网络通信设备中的数据传输模块、高性能计算设备的部分接口电路等。
四、不同应用场景下的 4 层板层叠结构选择
（一）消费电子领域
在消费电子领域，如手机、平板电脑等产品，对 PCB 的尺寸、成本和性能都有严格要求。4 层板常采用优化后的层叠结构，如将顶层和底层用于元件密集布局和主要信号布线，内层 1 作为地层，内层 2 作为电源层，并对电源层进行合理分割，以满足不同芯片的供电需求。同时，为了实现小型化，会采用更薄的基材和更小的过孔尺寸，在保证性能的前提下，尽可能减小 PCB 的体积和重量，降低生产成本。
（二）工业控制领域
工业控制设备通常工作在复杂的电磁环境中，对 PCB 的可靠性和抗干扰能力要求极高。4 层板在该领域多采用对称型或高性能型层叠结构，加强电源层和地层的设计，提高电磁屏蔽效果。例如，将内层 1 和内层 2 分别作为地层和电源层，且增加地层的铜箔厚度，增强其屏蔽能力；同时，对关键信号层进行特殊处理，如采用差分走线、阻抗匹配等技术，确保信号在恶劣环境下稳定传输，保障工业设备的正常运行。
（三）通信设备领域
通信设备中，信号频率高、传输速率快，对信号完整性和电磁兼容性要求苛刻。4 层板会采用高性能型层叠结构，将高速信号与低速信号严格分层，优化电源层和地层布局，减少电源噪声对信号的影响。例如，在 5G 通信模块的 4 层 PCB 设计中，顶层用于高速射频信号传输，内层 1 作为地层提供良好的屏蔽，内层 2 作为电源层为射频芯片等供电，底层用于低速控制信号布线，通过这种精心设计的层叠结构，实现高速信号的稳定传输和设备的可靠运行。
五、4 层板层叠结构设计流程
（一）需求分析
在设计 4 层板层叠结构前，需充分了解产品的功能需求、性能指标和应用场景。明确电路中包含的信号类型（如高速数字信号、模拟信号、电源信号等）、信号频率、电流大小等参数，以及对电磁兼容性、机械强度等方面的要求。例如，若产品是一款无线通信设备，需重点关注高速射频信号的传输和抗干扰能力；若为工业控制设备，则要考虑在复杂电磁环境下的稳定性。
（二）初步设计
根据需求分析结果，进行 4 层板层叠结构的初步设计。确定各层的功能分配，如哪一层作为信号层、哪一层作为电源层或地层；选择合适的基材和铜箔厚度，考虑材料的介电常数、损耗角正切等性能参数对信号传输的影响。同时，规划电源层的分割方式，初步确定过孔的类型和尺寸，以及信号线的布线规则等。
（三）仿真验证
利用专业的电磁仿真软件，如 ANSYS HFSS、Cadence Sigrity 等，对初步设计的层叠结构进行仿真分析。模拟信号在不同层间的传输特性，包括信号完整性、电磁干扰等方面；分析电源层和地层的阻抗分布、电源噪声等情况。通过仿真结果，评估层叠结构设计的合理性，若发现问题，如信号反射过大、电磁干扰超标等，及时调整设计参数，重新进行仿真，直至满足设计要求。
（四）优化与定稿
在仿真验证通过后，对层叠结构设计进行进一步优化。根据生产工艺要求，对一些细节进行调整，如优化过孔布局，减少过孔对信号传输的影响；调整电源层和地层的分割边界，避免出现孤岛现象等。最后，完成层叠结构设计的定稿，形成详细的设计文件，为后续的 PCB 制造提供准确的依据。
六、4 层板层叠结构设计注意事项
（一）层间介质选择
层间介质（基材）的性能对 4 层板的电气性能和机械性能有着重要影响。在选择基材时，需综合考虑介电常数、损耗角正切、玻璃化转变温度（Tg）、热膨胀系数等参数。对于高速信号传输，应选用介电常数低、损耗角正切小的基材，以减少信号损耗；对于工作环境温度较高的产品，需选择高 Tg 的基材，提高 PCB 的耐热性能，防止因温度变化导致层间分离或变形。
（二）过孔设计
过孔是连接 4 层板不同层的重要结构，但过孔会引入寄生电感和电容，影响信号完整性。设计过孔时，要合理选择过孔的尺寸和类型，如盲孔、埋孔或通孔。对于高速信号，尽量减少过孔数量，采用盲孔或埋孔技术，缩短信号路径；同时，控制过孔的间距，避免过孔过于密集导致层间短路风险增加。此外，还需注意过孔与信号线的连接方式，确保连接可靠，减少信号反射。
（三）散热设计
在 4 层板中，当存在大功率元件或发热较多的电路时，散热设计不容忽视。合理的层叠结构设计可以辅助散热，如将电源层和地层作为散热平面，通过增加铜箔厚度、设置散热过孔等方式，提高散热效率。同时，在元件布局时，将发热元件分散放置，并与散热良好的区域相邻，确保热量能够及时散发出去，避免因温度过高影响元件性能和 PCB 的可靠性。
七、4 层板层叠结构的发展趋势
随着电子技术的不断发展，对 4 层板层叠结构的要求也日益提高。未来，4 层板层叠结构将朝着更高性能、更小尺寸、更低成本的方向发展。在材料方面，新型低介电常数、低损耗的基材将不断涌现，进一步提升信号传输性能；在设计方法上，借助人工智能和机器学习技术，实现层叠结构的智能优化设计，提高设计效率和准确性；在制造工艺上，更高精度的加工技术将使层叠结构的实现更加精准，满足日益复杂的电路需求。
4 层板层叠结构作为 PCB 设计的核心内容，在电子设备中发挥着举足轻重的作用。从基础概念到设计原则，从常见类型到应用场景，再到设计流程、注意事项和发展趋势，每一个环节都相互关联、相互影响。深入理解和掌握 4 层板层叠结构的相关知识，对于电子工程师设计出高性能、可靠的 PCB，推动电子技术的发展具有重要意义。无论是消费电子、工业控制还是通信设备等领域，合理的 4 层板层叠结构设计都是实现产品功能、提升产品竞争力的关键因素之一。
