4 层板怎么设计?掌握这些要点,新手也能少走弯路

来源: 时间: 2025/07/08 09:52:00 阅读: 141

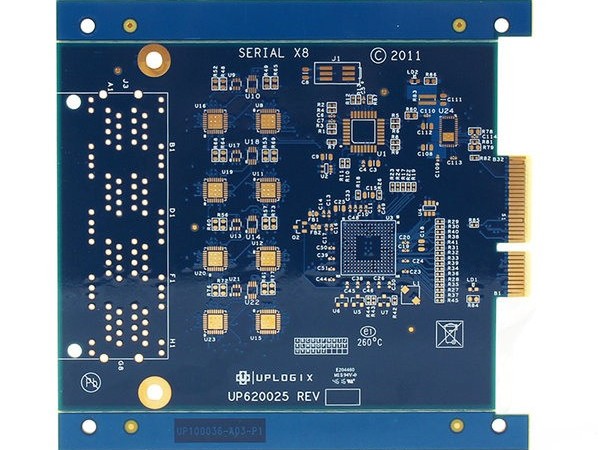

PCB 设计圈,4 层板就像 “性价比之王”—— 比 2 层板能应对更复杂的电路,又比 6 层板成本低一大截。但不少新手一上手就犯怵,总觉得层叠结构、布线规则这些概念太抽象。其实只要抓住关键环节,4 层板设计完全可以化繁为简。今天就用接地气的方式,聊聊 4 层板设计的核心要点。


先搞清楚:你的板子要干啥?

设计前先问自己三个问题:这板子用在啥设备上?有多少高速信号?预算和尺寸卡得多严?这就像盖房子前得明确是搭仓库还是公寓,需求不同,设计思路天差地别。
如果是做智能家居控制器这类消费电子,重点在低成本和小尺寸,信号速率不高,布局布线可以灵活些;要是搞工业控制板,有大量电机驱动信号和传感器数据,就得把抗干扰放在第一位;而通信设备里的 4 层板,高速差分信号(比如千兆以太网)是主角,信号完整性得死死拿捏住。
把这些需求列成清单,比如 “必须支持 3 路 100Mbps 串口”“电源模块最大电流 5A”“板卡尺寸不能超过 10cm×8cm”,设计时才能有的放矢。


层叠结构:别让信号 “迷路”

4 层板的层叠就像汉堡包 —— 两层 “面包” 是信号层(顶层和底层),中间夹着 “肉” 和 “蔬菜”(电源层和地层)。常见的两种 “配方” 各有讲究:
“信号 - 地 - 电源 - 信号” 是最常用的组合。中间的地平面像 “屏蔽罩”,能让顶层信号的回流路径更短,减少干扰;电源层则像 “稳压水库”,给元器件持续供电。电脑主板、路由器这类设备基本都用这种结构,实测能让高速信号传输稳定性提升 30% 以上。
“信号 - 电源 - 地 - 信号” 更适合电源线路复杂的场景。比如带多路 DC-DC 转换的工业板,电源层靠近顶层,能缩短大电流路径,降低线路损耗。但要注意,电源层和地层尽量贴紧,两者之间的电容能帮着过滤电源噪声,这招在电机控制板上亲测有效,能减少 50% 以上的纹波干扰。
无论选哪种,记住两个铁律:每个信号层旁边最好有参考层(电源或地),不然信号会像没头苍蝇一样乱窜;电源和地不要隔太远,不然 “稳压水库” 的效果会大打折扣。


元器件布局:别把零件摆成 “一锅粥”

布局时最忌讳想到哪摆到哪,正确做法是按功能分区,就像超市分生鲜区、零食区一样清晰。电源模块、信号处理区、接口区要划清界限,比如把 DC-DC 芯片、电感、电容扎堆放,形成独立的 “电源特区”,能减少对其他电路的干扰。
高速芯片的布局是个技术活。比如 USB3.0 接口芯片,它旁边的晶振、滤波电容必须贴紧,走线越短越好。之前见过有人把晶振放得离芯片 10 厘米远,结果信号波形歪得像锯齿,通信频繁丢包。正确做法是让高频元器件 “抱团”,走线长度控制在 3 厘米内,过孔数量不超过 2 个。
功率器件得留足 “呼吸空间”。像 LM2596 这类电源芯片,工作时会发热,周围别堆太多小元件,最好铺一块大铜皮当 “散热片”,再打几个散热过孔通到底层,温度能降 10℃以上。



布线:别让信号 “打架”

布线就像城市规划,得让不同 “车流”(信号)各行其道。先定好规则:普通信号线宽 0.2-0.3mm(8-12mil),1A 电流的电源线至少 0.5mm(20mil),高频信号间距要比低频信号宽 50%,避免 “串话”。
高速差分信号是 “VIP 车道”,比如 HDMI、LVDS 这类信号,两根线必须等长、平行,间距保持不变(通常是线宽的 2-3 倍)。就像双人自行车,两人节奏一致才能跑稳,差 1mm 都可能让信号失真。之前调试一块摄像头模组板,就因为差分线不等长,画面总出现条纹,剪短长的那根后立马恢复正常。
电源布线要 “粗中有细”。主电源轨用宽线,比如 5V/3A 的线路至少 1mm 宽,到了芯片引脚附近再慢慢变细。同时在芯片电源脚旁边放个 100nF 的滤波电容,像 “净水器” 一样过滤高频噪声,这招对单片机这类敏感芯片特别管用。


过孔:别让它成 “短板”

过孔这小东西容易被忽视,但用不好会出大问题。它就像连接不同楼层的 “电梯”,用多了会增加信号延迟,特别是 100MHz 以上的高频信号,每多一个过孔,信号完整性就打一次折。
普通信号用过孔直径 0.6mm(内径 0.3mm)足够,高速信号尽量用 0.4mm 的微孔,虽然加工费贵一点,但能减少寄生电容。过孔别扎堆,尤其别在电源层和地层上打一堆孔,否则会把完整的平面切成 “碎块”,影响屏蔽效果。
有个小技巧:在电源层和地层的过孔周围留一圈 “禁布区”,直径比过孔大 2 倍,能有效避免平面被 “戳烂”。


最后一步:验证不能省

设计完别急着下单打样,先做 “体检”:用软件跑一遍 DRC(设计规则检查),看看有没有线宽不够、间距太小的地方;高速信号做个仿真,看看眼图是不是清晰;电源网络检查一下压降,确保最远端的芯片也能吃饱电。
之前帮朋友看一块 4 层板,DRC 查出 30 多处线距违规,改完之后,测试时的抗干扰能力明显提升。记住,花 1 小时做验证,能省后期 10 小时调试时间。
其实 4 层板设计就像搭积木,把层叠、布局、布线这些模块按规则拼起来,再注意细节处理,新手也能做出稳定可靠的板子。关键是多练,第一次可能手忙脚乱,设计两三块后就会发现,原来 4 层板也没那么难。
