初学者的回流焊:SMT组装综合指南

来源: 时间: 2025/07/09 08:53:00 阅读: 329

如果您是电子制造的新手,并且想知道如何将微小的元件连接到电路板上,那么回流焊就是答案。该工艺是表面贴装技术 (SMT) 组装的基石,可让您在组件和印刷电路板 (PCB) 之间建立可靠的连接。在本指南中,我们将引导您完成回流焊过程,从焊膏应用到设置回流焊炉,使初学者易于理解和应用。




什么是回流焊,为什么它很重要?

回流焊是电子制造中广泛使用的一种技术,用于将表面贴装元件连接到 PCB。与传统的通孔焊接不同,在传统的通孔焊接中,元件入孔中并手动焊接,而回流焊使用一种称为焊膏的粘性混合物将元件固定到位,然后在受控的加热过程中将其熔化。这创造了牢固、持久的连接,非常适合现代电子产品中微小、密集的组件。

回流焊的重要性在于其效率和精度。它允许同时焊接数千个元件,非常适合大批量生产。对于初学者来说,掌握这项技术可以在家中或小作坊中创建紧凑的专业级电路板。

用于回流焊的焊膏上带有表面贴装元件的 PCB






了解表面贴装技术 (SMT) 基础知识

在深入研究回流焊工艺之前,了解表面贴装技术 (SMT) 会很有帮助。SMT 是指将电子元件直接安装到 PCB 表面,而不是将其插入钻孔的方法。这项技术允许更小、更轻、更高效的设计,这就是为什么它被用于几乎所有现代电子产品,从智能手机到笔记本电脑。

SMT 元件通常比通孔元件小得多,尺寸通常以毫米为单位。例如,常见的 SMT 电阻器可能只有 1.6 mm 长和 0.8 mm 宽(称为 0603 封装)。这些微小的部件需要精确的放置和焊接技术,这就是回流焊成为首选方法的地方。



回流焊工艺解释:分步

回流焊工艺包括几个关键阶段,每个阶段对于实现成功的组装都至关重要。下面,我们将该过程分解为可管理的步骤,供初学者遵循。

第 1 步:焊膏应用

回流焊的第一步是将焊膏涂在 PCB 上。焊膏是微小的焊料颗粒和助焊剂的混合物,助焊剂是一种有助于清洁表面和改善焊料流动性的化学试剂。焊膏仅涂在放置元件的焊盘上,确保精确焊接。

对于小规模或原型工作,您可以使用注射器或小刮刀手动涂抹焊膏。但是,在专业设置中,会使用模板。模板是一种薄金属板,其切口与 PCB 的焊盘相匹配。您可以使用刮刀将浆料涂抹在模板上,确保每个焊盘上都有均匀的层(通常约为 0.1 至 0.15 毫米厚)。

提示:使用一批新的焊膏并将其存放在阴凉环境(约 4-10°C 或 39-50°F)中,以保持其粘度和有效性。涂抹过多或过少的焊膏都会导致连接不良或焊桥。

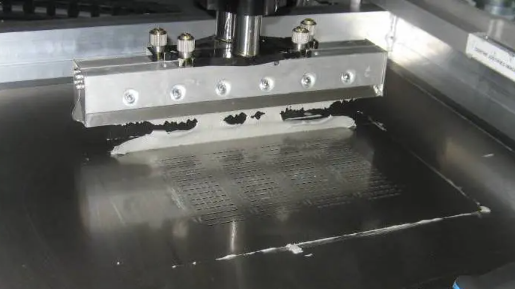

使用模板将焊膏涂在 PCB 上以进行 SMT 组装



第 2 步:元件放置

涂上焊膏后,下一步是将元件放置到 PCB 上。糊状物的粘性可将组件暂时固定到位。对于从事小型项目的初学者,可以使用镊子手动定位组件。确保每个元件与其相应的焊盘正确对齐 - 未对准会导致焊接缺陷。

在更大规模的生产中,自动拾取和放置机器用于以令人难以置信的精度定位组件,通常以每小时数千次放置的速度进行定位。不过,对于业余爱好者来说,耐心和稳定的手是关键。从较大的组件开始,然后再移动到较小的组件,以避免零件脱离位置。

提示:仔细检查二极管和电容器等极化元件的方向。不正确的放置会导致焊接后电路故障。

第 3 步:在回流炉中加热

放置元件后,PCB 在回流炉中加热,以熔化焊膏并形成永久连接。回流炉通过多个温度区提供受控热量,遵循特定的轮廓,以确保正确焊接而不会损坏元件。

回流焊工艺通常包括四个阶段:

  • 预热:温度缓慢上升(每秒 1-3°C)至 150-180°C (302-356°F) 左右。这会激活焊膏中的助焊剂,去除氧化物并为焊接表面做好准备。

  • 浸泡:温度保持稳定 60-120 秒,以确保整个电路板均匀加热,最大限度地减少对组件的热冲击。

  • 回流 焊:温度峰值为 220-250°C (428-482°F),具体取决于焊料类型,持续约 20-40 秒。这会熔化焊料,形成坚固的接头。

  • 冷却:温度逐渐降低(每秒 2-4°C)以固化焊料,而不会在接头中引起应力或裂纹。

对于无法使用专业回流焊炉的初学者,可以修改烤箱或热板等替代品以进行回流焊。然而,这些需要仔细监测以模拟温度曲线。

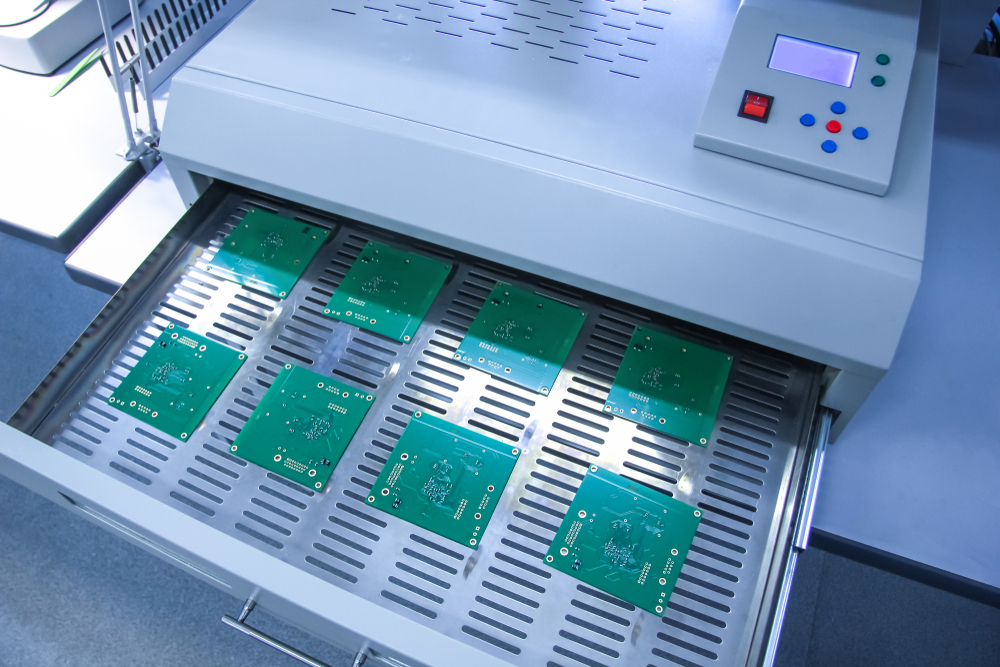

用于 SMT 焊接工艺的带 PCB 的回流焊炉

第 4 步:检验和质量控制

冷却后,检查 PCB 是否有焊接缺陷。常见问题包括焊桥(焊料连接两个不应连接的焊盘)、冷接点(由于热量不足而导致连接较弱)或逻辑删除(由于加热不均匀导致元件直立)。使用放大镜或显微镜仔细观察,尤其是小元件。

如果发现缺陷,通常可以用烙铁或热风返修台修复。对于较大的问题,电路板可能需要在更正后再次进行 Reflow 流程。




回流焊炉设置:获得正确的温度曲线

对于初学者来说,回流焊最关键的方面之一是了解和设置正确的回流炉温度曲线。每种类型的焊膏和 PCB 组件都有特定的热要求,通常由焊膏制造商在数据表中提供。

对于因环境法规而很常见的无铅焊膏,回流期间的峰值温度通常约为 240-250°C (464-482°F)。对于含铅焊膏,峰值较低,约为 210-220°C (410-428°F)。高于液相线(焊料熔化的温度)的时间应保持在 30-60 秒之间,以避免元件过热。

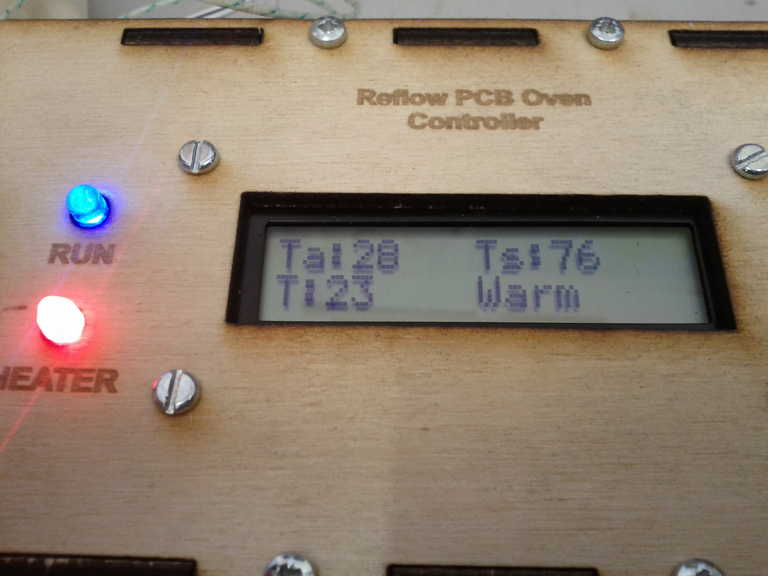

如果您使用的是烤面包机等 DIY 设置,请购买热电偶或温度探头来监测热量。手动调整设置以接近预热、浸泡、回流焊和冷却阶段。一些面向业余爱好者的现代回流焊炉带有预编程的配置文件,使这一步更容易。

提示:在焊接关键项目之前,请务必使用废 PCB 测试您的回流焊炉设置。这可以帮助您微调配置文件并避免代价高昂的错误。

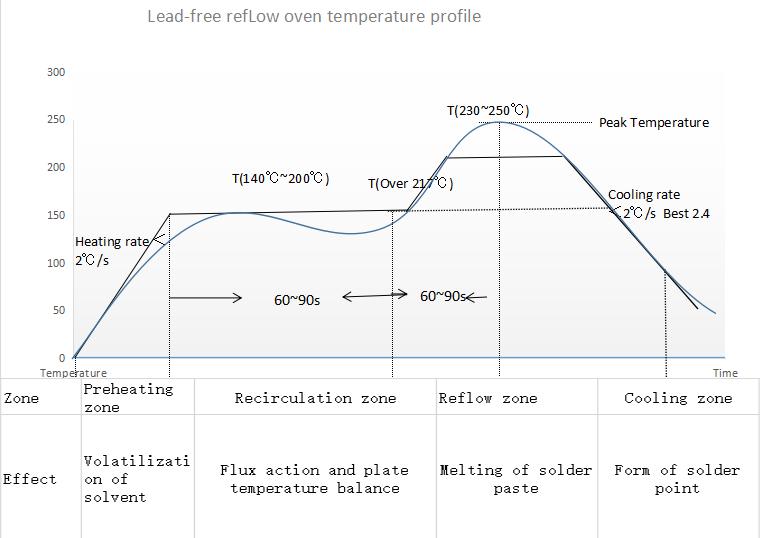

用于 SMT 组装的回流焊温度曲线图






回流焊的常见挑战以及如何避免这些挑战

即使经过精心准备,回流焊也会带来挑战,尤其是对于初学者而言。以下是一些常见问题和解决方案:

  • 焊桥:由过多的焊膏或未对准的元件引起。通过使用适量的糊状物并确保精确放置来防止这种情况。用烙铁和灯芯固定桥,以去除多余的焊料。

  • 冷接缝:由于热量不足或组件与焊盘之间接触不良而造成的。确保您的回流焊炉达到正确的峰值温度,并检查焊膏应用是否正确。

  • 墓碑:当元件的一端在回流焊过程中由于加热不均匀而翘起时发生。使用平衡的温度曲线,并确保浆料均匀分布在元件的两个焊盘上。

  • 组件损坏:过热会损坏 IC 等敏感元件。坚持推荐的温度曲线,避免长时间暴露在峰值热量下。




初学者成功进行 SMT 组装的技巧

从回流焊和 SMT 组装开始可能会让人望而生畏,但以下技巧将帮助您取得成功:

  • 从小处着手:在处理具有微小零件的复杂电路板之前,先练习简单的设计和较大的组件(如 1206 封装电阻器)。

  • 投资工具:一把好的镊子、一个放大镜和一个基本的回流焊设置(甚至是改进的烤面包机烤箱)可以产生很大的不同。

  • 遵循数据表:请始终参考焊膏和元件数据表,了解具体的温度和处理指南。

  • 保持清洁:在清洁的环境中工作,避免灰尘或碎屑污染焊膏或 PCB。

  • 记录您的流程:记下您的回流焊炉设置和结果,以随着时间的推移改进您的技术。




为什么选择专业的 SMT 组装服务?

虽然回流焊可以在家中完成,但专业的 SMT 组装服务具有优势,尤其是对于大型项目或精度至关重要时。在捷配,我们为 PCB 制造和组装提供端到端解决方案,确保使用最先进的设备获得高质量的结果。我们的团队处理从焊膏应用到最终检查的所有工作,节省您的时间并降低出错的风险。

对于初学者来说,与专业服务合作也是一个学习机会。您可以从自己组装小型项目开始,然后随着需求的增长扩展到专业服务。




对于任何对电子组装感兴趣的人来说,回流焊接都是一项必不可少的技能,尤其是随着紧凑型表面贴装设计的兴起。通过了解本指南中解释的回流焊接工艺,从焊膏应用到元件放置和回流炉设置,初学者可以获得专业品质的结果。
