PCB 散热器设计和选择

快速发展的电子产品世界中，热管理是设计的一个关键方面。随着组件变得更小、功能更强大，散热对于确保可靠性和性能变得越来越重要。本篇博文深入探讨了 PCB 散热器设计和选择的基本要素，为工程师和设计师提供了实用指导。无论您是在处理高功率电路还是紧凑型设备，了解散热器选择过程都可以对项目的成功产生重大影响。

为什么热管理在 PCB 设计中很重要

现代电子产品会产生大量热量，尤其是在电源、LED 照明和高性能计算等应用中。如果没有适当的热管理，过多的热量会降低组件性能、导致系统故障或降低效率。例如，典型的功率 IC 在负载下可以达到 100°C 以上的温度，远超过许多元件 85°C 的安全工作限值。随着紧凑型设计中功率密度的增加，有效散热变得越来越重要。

热管理不仅仅是为了防止损坏;它还确保了一致的性能。过热会导致热节流，即组件降低输出以避免损坏，从而影响系统功能。通过采用精心设计的散热器，您可以保持最佳温度，确保您的 PCB 在各种条件下可靠运行。

了解散热器功能的基础知识

散热器的工作原理是增加可用于散热的表面积。它通过传导从组件中吸收热量，然后通过对流或辐射将其传递到周围的空气中。此过程的效率取决于散热器的材料、设计和安装方法。

PCB 环境中的传热涉及三种主要模式：

• 传导：热量通过直接接触从组件移动到散热器。具有高导热性的材料，如铝或铜，在这一领域表现出色。

• 对流：当热量流经散热器表面时，热量会消散到空气中。带有翅片或销钉的设计增加了表面积，增强了对流。

• 辐射：热量以红外能量的形式发射。虽然在大多数 PCB 应用中不太重要，但黑色阳极氧化等表面处理可以提高辐射效率。

了解这些原则是有效散热器设计的基础。例如，导热系数为 200 W/m·K（铝常见）的散热器传热速度比导热系数较低的散热器快得多，直接影响冷却性能。

PCB 散热器设计的关键因素

为 PCB 设计散热器涉及平衡多个因素以实现最佳热性能。以下是需要考虑的关键要素：

1. 材料选择

材料的选择直接影响散热器的导热和散热能力。常见材料包括：

• 铝：重量轻，性价比高，导热系数约为 200-230 W/m·K。它是大多数 PCB 应用的理想选择。

• 铜：具有优异的导热性（约 400 W/m·K），但更重且更昂贵。它通常用于高功率设计。

• 复合材料：一些高级散热器将石墨或陶瓷复合材料用于特定应用，尽管它们在标准 PCB 设计中不太常见。

对于具有中等热量输出（例如，每个组件 5-10W）的典型 PCB，铝在性能和成本之间提供了良好的平衡。但是，对于超过 20W 的大功率组件，尽管重量增加，但可能需要铜。

2. 散热器几何形状和表面积

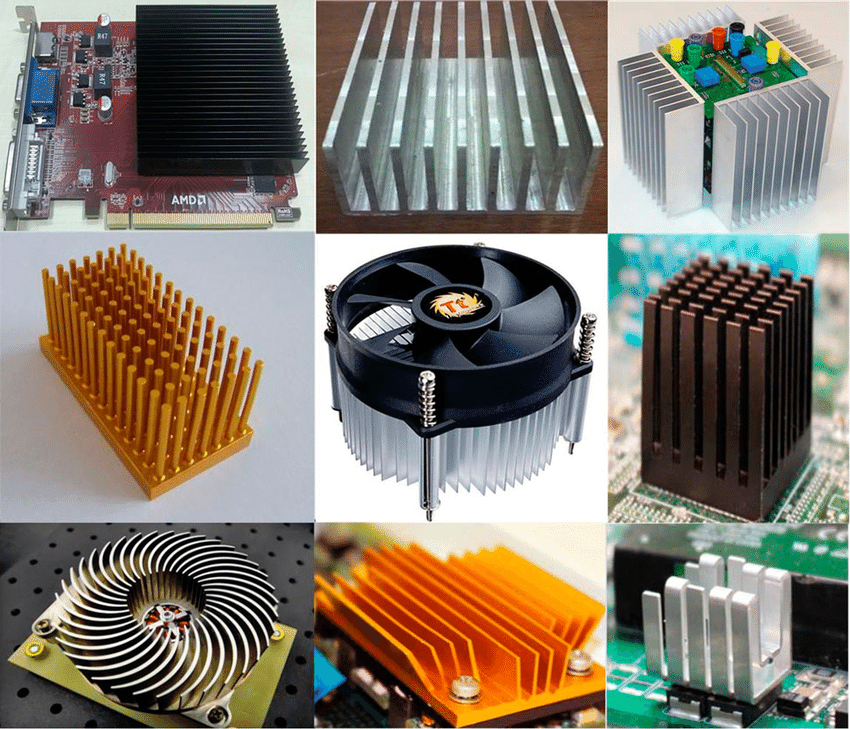

散热器的形状和大小决定了它的散热效果。常见设计包括：

• 翅片结构：垂直或水平翅片增加了对流的表面积。2-3 毫米的翅片间距通常可以优化自然对流设置中的气流。

• Pin Fin Arrays（引脚鳍阵列）：它们提供全向冷却，非常适合带有风扇的强制对流环境。

• 平板设计：这些连接器简单紧凑，适用于低功耗组件或空间受限的 PCB。

表面积应与热负荷相匹配。例如，功耗为 15W 的组件可能需要表面积至少为 100 cm2 的散热器，以便在 25°C 的环境条件下将温度保持在 85°C 以下。

3. 热界面材料 （TIM）

组件和散热器之间的连接对于高效传热至关重要。导热膏或导热垫等热界面材料可填充微观间隙，从而降低热阻。高质量的 TIM 可以将热阻降低 0.5-1.0°C/W，显著提高冷却效率。

4. 安装和放置

散热器的安装方式会影响热性能和机械稳定性。常见的方法包括胶粘剂粘接、螺钉安装和卡箍系统。确保散热器直接放置在发热组件上，路径中的热阻最小。此外，考虑 PCB 上的气流模式——将散热器放置在气流受限的区域会使其效率降低多达 30%。

散热器选择过程：分步指南

为您的 PCB 项目选择合适的散热器可能令人生畏，但结构化方法可以简化流程。请按照以下步骤确保最佳热管理：

第 1 步：计算热负荷

首先确定需要冷却的组件的热量输出。使用制造商数据表查找每个组件的功耗（以瓦特为单位）。例如，功率 MOSFET 在满载时可能耗散 8W 的功率。对所有关键组件的热负荷求和，以估计总热需求。

第 2 步：评估环境条件

考虑 PCB 的作环境。环境温度、气流可用性和外壳设计都会影响散热器的性能。与 25°C 环境中使用冷却风扇的设备相比，在 40°C 环境中运行且无强制气流的设备需要更大的散热器。

第 3 步：确定热阻要求

热阻 （°C/W） 衡量散热器抵抗热流的程度。要将组件保持在安全温度，请使用以下公式计算所需的热阻：

热阻 = （最大元件温度 - 环境温度） / 功率耗散

例如，如果组件在 25°C 环境中必须保持在 85°C 以下并耗散 10W，则所需的热阻为 （85-25）/10 = 6°C/W。选择热阻等于或低于此值的散热器。

第 4 步：评估空间和权重约束

确保散热器适合 PCB 布局和外壳。大型散热器可能提供出色的冷却效果，但可能会干扰其他组件或增加过多的重量。对于紧凑的设计，请考虑使用扁平散热器或热通孔等替代冷却方法。

第 5 步：测试和验证

选择散热器后，在实际条件下对设计进行原型设计和测试。使用热成像或温度传感器验证组件温度是否保持在安全范围内（大多数 IC 通常低于 85-100°C）。如有必要，请调整设计，例如增加翅片高度或增加强制气流。

增强散热的先进技术

除了基本的散热器设计之外，一些高级策略可以进一步改善高性能 PCB 的热管理：

1. 热通孔

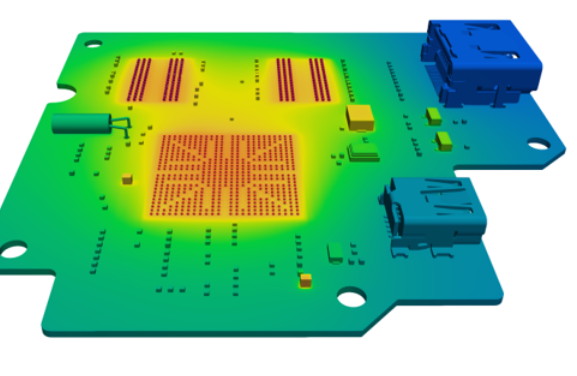

热通孔是填充有导电材料（通常是铜）的小孔，可将热量从元件传递到 PCB 的另一侧或更大的铜平面。在高功率组件下放置 10-15 个热通孔可以将热阻降低 20-30%，有效地将热量传播到更广泛的区域。

2. 铜平面和走线

增加发热组件附近区域的铜厚度，以充当散热器。在某些设计中，2 盎司的铜层（与标准的 1 盎司相比）可以将散热提高多达 50%，从而减少对外部散热器的依赖。

3. 风扇强制对流

对于具有极端热负荷的应用，将散热器与风扇等主动冷却解决方案相结合。与单独的自然对流相比，提供 10-20 CFM（每分钟立方英尺）气流的小型风扇可以将温度降低 15-25°C。

散热器设计和选择时要避免的常见错误

即使是经验丰富的工程师也可能在热管理中犯错误。以下是需要注意的陷阱：

• 低估热负荷：如果不考虑最坏的情况，可能会导致散热器尺寸过小，从而导致过热。始终在计算的热负荷上增加 20-30% 的安全裕度。

• TIM 应用不佳：涂抹过多或过少的导热膏都会产生气隙，使热阻增加 1-2°C/W。

• 忽略 Airflow：将散热器放置在停滞的空气区会降低对流效率。确保散热器周围有足够的空间供空气流通。

掌握 PCB 散热器设计以实现最佳性能

热管理是当今高性能电子产品设计的关键方面，而散热器在确保可靠运行方面发挥着至关重要的作用。随着技术的进步，散热变得越来越重要，了解散热器设计和选择过程的细微差别对工程师来说至关重要。通过仔细考虑材料选择、几何形状、热阻和环境因素，您可以创建有效处理热量并保持长期可靠性的 PCB 设计。

无论您是处理简单的低功耗电路还是复杂的高密度电路板，本指南中概述的原则都提供了通往成功的路线图。从准确的热负荷计算开始，选择适合您需求的散热器，并通过测试验证您的设计。通过这些步骤，您将有能力管理热挑战并构建强大、高效的 PCB 系统。
