SMT扼流圈：彻底改变紧凑型电子产品的 PCB 设计

在快速发展的电子产品领域，设计紧凑、高效和高性能的印刷电路板 （PCB） 比以往任何时候都更加重要。SMT 扼流圈或表面贴装技术扼流圈已成为该领域的游戏规则改变者。这些小巧而强大的组件有助于管理电磁干扰 （EMI） 并确保在高密度 PCB 布局中稳定供电。如果您希望优化紧凑型电子产品的 PCB 设计，则必须了解表面贴装扼流圈的选择、SMT 扼流圈占用空间以及回流焊 SMT 扼流圈等其他关键因素。

什么是 SMT 扼流圈，为什么它们很重要？

SMT 扼流圈是专为表面贴装技术设计的小型电感器，这意味着它们可以直接安装在 PCB 表面，无需通孔连接。这些元件主要用于过滤掉电源线中的高频噪声，确保向敏感电子元件提供干净稳定的电力。它们体积小巧，与自动装配兼容，是空间通常非常宝贵的现代电子产品的理想选择。

在智能手机、可穿戴设备和物联网设备等紧凑型电子产品中，每一毫米 PCB 空间都很重要。传统的通孔扼流圈体积更大，需要更多空间，因此不太适合小型化设计。另一方面，SMT 扼流圈提供更小的 SMT 扼流圈尺寸，使设计人员能够在狭小的空间内集成更多功能。此外，它们能够处理大电流和高频率（SMT 扼流圈电感值通常从几微亨 （μH） 到几毫亨 （mH） 不等），使其适用于各种应用。

SMT 扼流圈在紧凑型电子产品中的作用

随着电子产品尺寸的不断缩小，对支持小型化而不牺牲性能的元件的需求也在增长。SMT 扼流圈在这一趋势中发挥着至关重要的作用，它在小封装中提供有效的噪声抑制。它们通常用于 DC-DC 转换器、电源和信号线，以防止 EMI 破坏敏感电路。

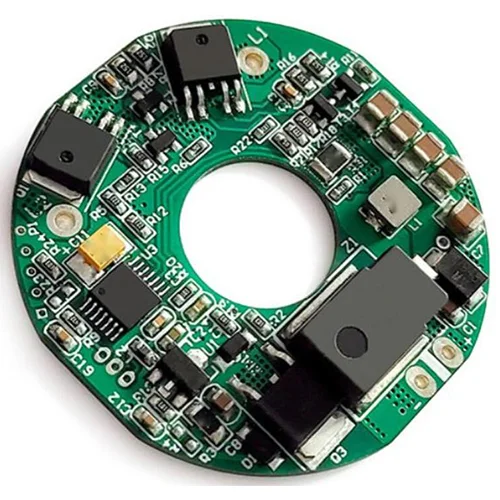

例如，在典型的智能手机 PCB 中，可能会使用多个 SMT 扼流圈来过滤从电源到处理器的噪声，从而确保即使在高频（通常高于 1 MHz）下也能平稳运行。SMT 扼流圈能够在如此密集的布局中保持信号完整性，因此 SMT 扼流圈是研究紧凑、高性能器件的工程师的首选。

表面贴装扼流圈选择的关键因素

为您的 PCB 设计选择合适的 SMT 扼流圈对于实现最佳性能至关重要。以下是选择表面贴装扼流圈的主要考虑因素：

• 电感值：电感以微亨 （μH） 或毫亨 （mH） 为单位测量，决定了扼流圈过滤特定频率的能力。例如，10 μH 扼流圈可能适用于低频噪声抑制，而 1 μH 扼流圈可能针对开关电源中的较高频率。

• 额定电流：确保扼流圈可以处理电路中的最大电流而不会饱和。额定电流为 2 A 的扼流圈可能适用于小型 IoT 设备，但对于功率密集型应用，可能需要 5 A 额定电流。

• 直流电阻 （DCR）：较低的 DCR 值（例如 0.05 欧姆）可最大限度地减少功率损耗，这对于电池供电设备至关重要。

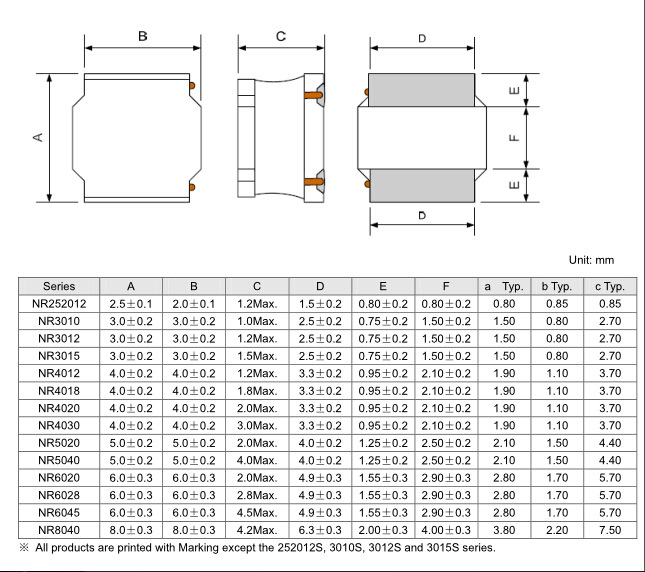

• 尺寸和占地面积：SMT 扼流圈封装必须与可用的 PCB 空间相匹配。常见尺寸包括 0603、0805 或更大的 1210 封装，尺寸小至 1.6 mm x 0.8 mm，适用于超紧凑设计。

• 温度范围：确保扼流圈在设备的温度范围内可靠运行，工业应用通常在 -40°C 至 125°C 之间。

通过仔细评估这些参数，您可以为您的特定应用选择平衡性能、尺寸和成本的 SMT 扼流圈。

优化高密度设计的 SMT 扼流圈尺寸

在高密度 PCB 布局中，每个元件的布局和封装都很重要。SMT 扼流圈占用空间直接影响其他元件的可用空间。较小的尺寸（例如 0603 或 0402 封装尺寸的尺寸）是超紧凑设计的理想选择，但它们通常会带来较低的额定电流或电感值等权衡。

为了优化空间，请考虑以下高密度 PCB 扼流圈放置的提示：

• 将扼流圈放置在电源入口点附近：将 SMT 扼流圈放置在靠近电源输入或开关稳压器的位置，以在噪声扩散到电路板之前抑制噪声。

• 最小化跟踪长度：保持扼流圈和其他元件之间的走线较短，以减少寄生电感并提高滤波效率。

• 避免拥挤：即使在密集布局中，也要确保扼流圈周围有足够的间距，以防止出现热问题或干扰附近的组件。

• 使用多层板：对于极其紧凑的设计，利用 PCB 的内层进行布线，为 SMT 扼流圈和其他元件腾出表面空间。

通过战略性地规划 SMT 扼流圈的布局和封装，您可以在不影响性能的情况下最大限度地提高高密度 PCB 设计的效率。

回流焊 SMT 扼流圈：最佳实践

SMT 扼流圈的优点之一是它们与自动化制造工艺（包括回流焊）兼容。回流焊 SMT 扼流圈涉及熔化焊膏以将扼流圈连接到 PCB 焊盘，确保安全可靠的连接。但是，焊接不当会导致立碑（元件的一端从焊盘上抬起）或焊点不足等问题。

以下是回流焊 SMT 扼流圈的一些最佳实践：

• 使用正确的焊膏：选择熔点与扼流圈规格兼容的无铅焊膏，SAC305 合金的熔点通常在 217°C 至 220°C 左右。

• 优化模板设计：确保模板孔径与扼流圈的焊盘尺寸相匹配，以沉积适量的焊膏，防止桥接或焊料不足。

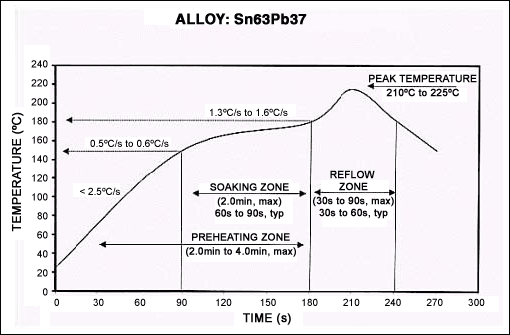

• 控制回流焊曲线：遵循回流焊曲线，逐渐升高（每秒 1-3°C）至峰值温度，避免对扼流圈造成热冲击。典型的峰值温度可能在 240°C 到 260°C 之间，保持 20-40 秒。

• 检查焊后：使用自动光学检测 （AOI） 检查焊接缺陷，确保扼流圈正确对齐和连接。

通过遵守这些准则，您可以在 PCB 组装过程中为 SMT 扼流圈获得一致且可靠的焊接结果。

SMT 扼流圈的自动化组装：简化生产

现代电子制造在很大程度上依赖于自动化来实现高吞吐量和精度。SMT 扼流圈专为自动组装 SMT 扼流圈而设计，使其与拾取和放置机器和高速生产线兼容。这种兼容性减少了体力劳动，降低了成本，并最大限度地减少了人为错误。

为确保 SMT 扼流圈的顺利自动化组装，请考虑以下提示：

• 标准化组件封装：对 SMT 扼流圈使用卷带包装，以便于无缝装载到拾取和放置机器中。

• 精确的封装库：使用精确的 SMT 扼流圈封装维护最新的 PCB 设计库，以避免组装过程中的放置错误。

• 优化机器设置：校准拾取和放置机器以处理特定尺寸和重量的 SMT 扼流圈，确保准确放置在小至 0.4 mm x 0.2 mm 的焊盘上，用于微型元件。

• 集成质量检查：结合在线检测系统，以检测装配过程中的错位或缺失的扼流圈。

自动化不仅可以加快生产速度，还可以确保质量稳定，这对于紧凑型电子产品的大批量生产至关重要。

了解设计的 SMT 扼流电感值

SMT 扼流圈的电感值是决定其性能的最关键参数之一。SMT 扼流圈电感值通常为 0.1 μH 至 100 mH，具体取决于应用。选择正确的电感值可确保电路中有效的噪声过滤和功率稳定性。

例如：

• 低电感（0.1 μH 至 1 μH）：适用于高频应用，如 RF 电路或快速开关电源，在这些应用中，需要最小的电感来过滤掉 10 MHz 以上的噪声。

• 中等电感（1 μH 至 10 μH）：常用于智能手机或笔记本电脑的 DC-DC 转换器，以平滑 100 kHz 至 1 MHz 频率范围内的纹波电流。

• 高电感（10 μH 至 100 mH）：最适于电源线或音频电路中的低频噪声抑制，确保稳定的电压传输。

有关详细规格，请始终参考扼流圈的数据表，因为额定电流和饱和行为等因素会影响特定电感水平下的性能。仿真工具还可以帮助在最终确定设计之前对不同的 SMT 扼流圈电感值如何影响电路进行建模。

使用 SMT 扼流圈的挑战和解决方案

虽然 SMT 扼流圈具有许多优势，但它们也带来了设计人员必须解决的挑战：

• 热管理：高密度设计会导致 SMT 扼流圈周围发热。解决方案：使用具有更高额定温度的扼流圈，并在 PCB 布局中加入热通孔或散热器。

• 饱和风险：在大电流下，扼流圈会饱和，失去其滤波能力。解决方案：选择额定电流至少比最大预期电流高 20-30% 的扼流圈。

• 组件采购：特定 SMT 扼流圈的可用性可能会有所不同。解决方案：与可靠的供应商合作，并在您的设计库中维护替代零件编号。

通过预测这些挑战并实施建议的解决方案，您可以确保 PCB 设计的可靠性和性能。

未来趋势：下一代电子产品中的 SMT 扼流圈

随着电子产品的不断发展，SMT 扼流圈有望在下一代设备中发挥更大的作用。新兴趋势包括：

• 更小的封装：制造的进步导致 SMT 扼流圈的占用空间更小，从而为可穿戴设备和医疗植入物实现超小型化设计。

• 更高频率支持：随着 5G 和高速数据应用的兴起，人们正在开发 SMT 扼流圈来处理 100 MHz 以上的频率。

• 与智能制造集成：人工智能和物联网在制造过程中的集成将进一步提高自动化装配 SMT 扼流圈的精度，从而减少错误和成本。

保持领先于这些趋势将有助于工程师设计出满足未来市场需求的尖端电子产品。

SMT 扼流圈通过实现紧凑、高效和高性能的电子设备，正在彻底改变 PCB 设计。从仔细选择表面贴装扼流圈到优化高密度 PCB 扼流圈布局，使用这些元件的方方面面都会显著影响设计的成功。通过掌握回流焊 SMT 扼流圈等技术和利用自动装配 SMT 扼流圈，您可以在保持质量的同时简化生产。

无论您是在小型物联网设备还是复杂的工业系统上工作，了解 SMT 扼流圈电感值和封装都将使您能够创建创新的解决方案。随着技术的进步，SMT 扼流圈将继续成为紧凑型电子产品的基石，帮助工程师突破可能的界限。
