初学者的模板印刷:成功组装PCB的分步指南

来源: 时间: 2025/07/11 09:26:00 阅读: 164

如果您是 PCB 组装的新手,并且想知道如何为您的项目实现精确的焊膏应用,那么模板印刷是关键。此过程可确保在安装元件之前将焊膏准确放置在印刷电路板 (PCB) 上,使其成为表面贴装技术 (SMT) 组装的关键步骤。在这份综合指南中,我们将引导您完成面向初学者的模板打印,涵盖从基础知识到成功 PCB 组装的详细步骤的所有内容。无论您是在寻找模板印刷教程还是 SMT 组装指南,这篇文章都将提供可作的见解,帮助您掌握焊膏印刷和电子组装步骤。




什么是 PCB 组装中的模板印刷?

模板印刷是 PCB 组装中使用的一种技术,用于将焊膏涂在电路板上将放置元件的特定区域。模板通常由不锈钢制成,具有与 PCB 焊盘布局相匹配的小开口。将焊膏涂抹在模板上,刮刀将焊膏推过这些开口,将其精确地沉积在电路板上。这种方法广泛用于 SMT 组装,因为它确保了一致性和可重复性,这对于可靠的电子连接至关重要。


对于初学者来说,了解模板印刷是必不可少的,因为根据行业研究,SMT 组装中超过 60% 的缺陷可以追溯到焊膏应用不当。通过掌握这一步,您可以显著减少电子装配过程中的错误。

在 PCB 上对齐的不锈钢模板,用于焊膏印刷




为什么模板印刷对初学者很重要

如果您刚刚开始 PCB 组装,模板印刷似乎是一个额外的步骤,但它会改变游戏规则。使用注射器或刷子手动涂抹焊膏非常耗时,并且通常会导致结果不一致。另一方面,模板印刷提供精度和速度,使其成为小规模业余爱好项目和大型生产运行的理想选择。它确保将适量的焊膏(通常厚度为 0.1 至 0.15 mm)涂在每个焊盘上,防止在回流焊过程中出现焊料不足或桥接等问题。

通过使用模板,您还可以最大限度地降低未对准的风险,否则可能导致零部件移动或无法正确连接。对于初学者来说,这种一致性可以在您完成电子组装步骤时建立信心。




模板印刷所需的工具和材料

在深入研究模板印刷教程之前,让我们回顾一下成功印刷锡膏所需的基本工具和材料:

  • PCB 模板:与您的 PCB 设计相匹配的定制模板,通常由不锈钢制成,带有激光切割或化学蚀刻的开口。

  • Solder Paste-焊膏:微小焊料颗粒和助焊剂的混合物,提供含铅或无铅型号。选择粘度适合模板印刷的浆料(通常为 3 型或 4 型)。

  • 刮 板:用于将焊膏涂抹在模板上的扁平、灵活的金属或橡胶刀片。金属刮刀是精度的首选。

  • 印刷电路板:将安装元件的裸板。

  • 模板框架或支架:在印刷过程中将模板和 PCB 固定到位的框架(手动设置可选)。

  • 清洁用品:异丙醇、不起毛的湿巾和模板清洁剂,用于在打印后去除多余的糊状物。

  • 手套和安全装备:为了保护你的手,在过程中保持清洁。

PCB 组装中模板印刷的基本工具




用于 PCB 组装的模板印刷分步指南

现在您已经准备好了工具,让我们来了解一下模板打印的详细电子元件组装步骤。本 SMT 组装指南专为初学者量身定制,确保您可以轻松理解。

第 1 步:准备您的工作区

首先设置一个干净、光线充足的工作区。灰尘和碎屑会污染焊膏或 PCB,从而导致缺陷。在工作台上铺上保护垫或纸,并戴上手套,以免油从手上沾到电路板或模板上。确保所有工具都触手可及,以简化流程。

第 2 步:检查模板和 PCB

在开始之前,请仔细检查模板和 PCB。检查模板是否有任何损坏或堵塞的开口,因为即使是小堵塞也会导致焊膏应用不均匀。通过将模板放在电路板上并寻找不匹配,验证模板是否与 PCB 的焊盘完美对齐。大多数模板都设计有基准标记或对齐孔,以帮助完成此步骤。

第 3 步:固定模板和 PCB

将 PCB 放在平坦的表面上或支架(如果有)中。将模板放在 PCB 上,确保开口与焊盘对齐。如果是手动工作,则可以使用胶带或夹子将模板固定到位。对于更高级的设置,带框的模板或专用夹具可以提供更好的稳定性。正确对准至关重要,因为即使是 0.1 mm 的偏移也可能导致焊接缺陷。

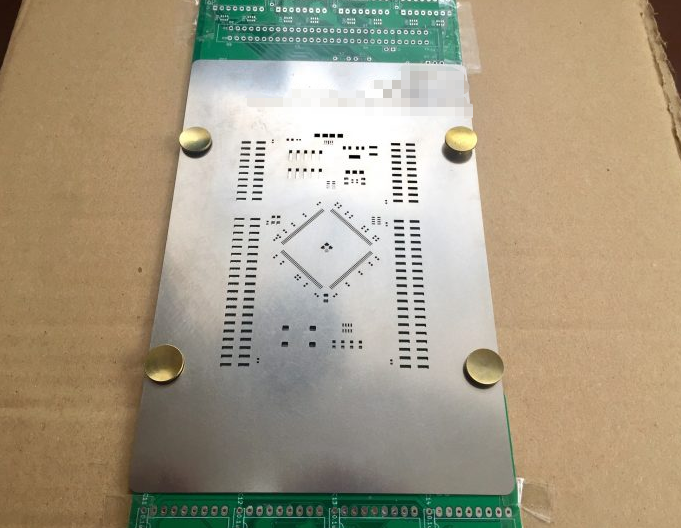

使用基准标记在 PCB 上对齐模板以进行焊膏印刷

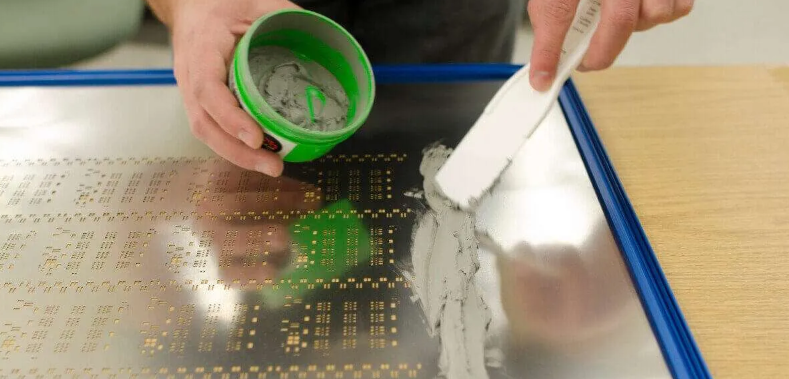

第 4 步:涂抹焊膏

取少量焊膏(小板约为 1 英寸的线),并将其沿模板的一个边缘放置。将刮刀与模板表面成 45 度角,然后用稳定的压力,以一个平稳的动作将浆料拖过模板。目标是用糊状物填充所有开口,而不会在模板顶部留下多余的开口。避免多次传递,因为这可能会导致糊状物涂抹或溢出。

您施加的压力应该是一致的,手动打印通常在 1-2 公斤左右,具体取决于模板厚度(常见厚度为 0.1 毫米至 0.2 毫米)。压力过大会损坏钢网,而压力过小则可能导致色浆转移不完全。

第 5 步:小心地提起模板

涂上焊膏后,从一个角轻轻地将模板笔直向上提起,以避免焊膏弄脏 PCB 上。检查电路板以确保浆料均匀沉积在所有焊盘上。您应该会看到与焊盘形状匹配的整齐、均匀的粘贴点或矩形。如果您发现间隙或不均匀,请清洁板和模板,然后重复该过程。

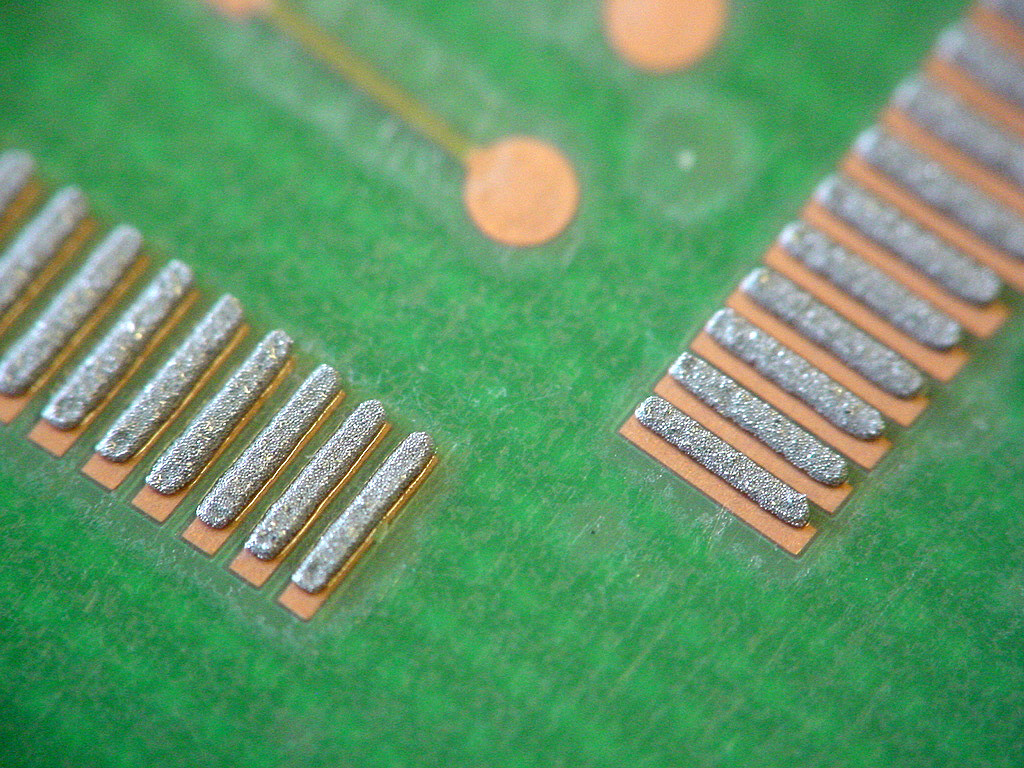

钢网印刷后具有均匀锡膏点的 PCB

第 6 步:清洁模板

印刷后,请立即清洁模板,以防止焊膏在开口处干燥。使用异丙醇和无绒布擦去模板两侧的残留物。对于顽固的浆料,专用的钢网清洁剂或超声波浴可能很有效。适当的清洁可确保模板在将来的项目中仍然可用并防止污染。

第 7 步:继续进行元件放置

涂上焊膏后,您的 PCB 就可以进行元件放置了。使用镊子或贴片机将表面贴装元件定位在浆料覆盖的焊盘上。确保每个组件都正确对齐,因为焊膏会将它们暂时固定到位,直到回流焊。从这里,您可以进入 PCB 组装的下一阶段,其中包括加热电路板以熔化焊料并形成永久连接。




模板印刷中的常见错误以及如何避免这些错误

作为 PCB 组装的初学者,在模板印刷过程中遇到挑战是正常的。以下是一些常见问题和避免这些问题的提示:

  • 不均匀的糊状应用:这通常是由于刮刀压力或速度不一致而发生的。练习保持手部稳定,并确保模板与 PCB 平齐。

  • 模板错位:在涂抹粘贴之前仔细检查对齐情况。使用基准标记或对齐孔来指导您。

  • 过量的糊状物或桥接:在回流焊过程中,涂抹过多的焊膏会导致焊盘之间出现焊桥。仅使用少量的糊状物,避免用刮刀过度压制。

  • 模板开口堵塞:每隔几次打印后清洁模板,特别是对于具有小开口(例如,0.5 毫米间距或更小)的小间距设计。

通过注意这些陷阱,您可以提高焊膏印刷的质量,并在 SMT 组装中获得更好的结果。




成功印刷锡膏的技巧

为了提升您的模板打印技能,请考虑以下为初学者量身定制的额外提示:

  • 选择合适的模板厚度:对于标准 SMT 组件,0.1 mm 至 0.15 mm 的模板厚度效果很好。较厚的模板 (0.2 mm) 更适合较大的元件或需要更多焊料的高功率应用。

  • 妥善存放焊膏:锡膏不使用时应在 2-10°C 下冷藏以保持其粘度。打印前让它达到室温(约 25°C)1-2 小时,以避免冷凝问题。

  • 快速工作:如果焊膏暴露在空气中时间过长,则会变干。在 1-2 小时内完成打印和组件放置,以确保浆料保持粘性。

  • 在废纸板上练习:如果您不熟悉模板印刷,请在废旧 PCB 上测试您的技术,以了解刮刀压力和糊状稠度。




掌握 PCB 组装模板印刷的好处

花时间学习模板印刷为参与电子组装的任何人提供了几个优势。首先,与手动焊膏应用相比,它节省了时间,特别是对于具有数十或数百个焊盘的电路板。其次,它通过确保一致的焊点来提高组件的可靠性,这对于防止在高频(例如高于 1 GHz)或恶劣环境中运行的设备出现故障至关重要。最后,模板印刷为您扩展到更大的项目甚至小规模生产做好准备,因为该工艺与专业制造中使用的自动化设备兼容。




今天开始您的模板印刷之旅

模板印刷是初学者 PCB 组装的基础技能,有了这个分步指南,您就可以很好地掌握它。通过遵循本 SMT 组装指南中概述的电子组装步骤,从准备工作区到精确涂抹焊膏,您可以在项目中获得专业品质的结果。记住要练习,注意细节,并随着时间的推移完善你的技术。随着您对焊膏印刷的信心增强,您会发现模板印刷已成为第二天性,为更复杂、更有价值的 PCB 设计打开了大门。
