多层PCB设计教程：信号完整性如何保证？

当今高速电子产品设计中，多层印制电路板（PCB）已成为不可或缺的基础。随着信号速率的不断提高，信号完整性（Signal Integrity, SI）问题变得日益突出，直接影响着产品的性能和稳定性。本文将深入探讨多层PCB设计中如何保证信号完整性，从基础概念到实际设计技巧，为您提供全面的指导。

多层PCB结构简述与命名方式

多层PCB顾名思义，由多层导电图形和绝缘介质层交替堆叠而成。常见的层数有4层、6层、8层甚至更多。每层都有其特定的功能，例如信号层、电源层和地层。

以4层板为例，其典型的层叠结构可以是：

● Top Layer（顶层）：通常用于放置元器件和重要信号走线。

● GND Layer（地层）：提供完整的参考平面，降低阻抗，抑制噪声。

● Power Layer（电源层）：提供电源供电，并可作为部分信号的回流路径。

● Bottom Layer（底层）：通常用于放置少量元器件和辅助信号走线。

不同的命名方式和层叠顺序会根据具体设计需求进行调整。

信号完整性概念：反射、串扰、延迟等

在高速信号传输过程中，信号完整性问题主要体现在以下几个方面：

● 反射（Reflection）：当信号在传输线遇到阻抗不匹配时，一部分能量会反射回源端，导致信号波形失真、过冲或欠冲。

● 串扰（Crosstalk）：当邻近的两条传输线之间存在电磁耦合时，一条线上的信号会感应到另一条线上，对正常信号造成干扰。

● 延迟（Delay）：信号从源端传输到接收端所需的时间。在高速设计中，过长的延迟或不一致的延迟可能导致时序错误。

● 同步开关噪声（Simultaneous Switching Noise, SSN）/地弹（Ground Bounce）：当多个器件同时开关时，电源和地平面上的瞬态电流变化可能导致电压跌落或上升，进而影响器件正常工作。

合理层叠结构与地电层配置方法

合理的层叠结构是保证信号完整性的基石。以下是一些关键原则：

● 紧耦合原则：信号层应尽可能靠近其参考地层，以形成良好的微带线或带状线结构，有效控制阻抗并抑制EMI。

● 多地平面/电源平面：尽可能使用多层地平面和电源平面。完整的地平面可以提供低阻抗的回流路径，有效降低地弹和串扰。电源平面则有助于稳定电源，减少噪声。

● 对称叠层：对于层数较多的PCB，建议采用对称的层叠结构，这有助于减小板材翘曲，提高制造良率。

关键走线设计：时钟线、差分线等

特定信号线的设计对信号完整性至关重要：

● 时钟线（Clock Lines）：时钟信号是系统的心脏，对抖动和噪声非常敏感。应尽量使其走线短而直，避免锐角，并提供完整的参考平面。多层板设计中，通常将其放置在内层，夹在两个地平面之间，以提供更好的屏蔽。

● 差分线（Differential Pairs）：差分信号通过两根极性相反的信号线传输，对共模噪声具有很强的抑制能力。设计时应保证差分对内部走线等长、等宽，并保持紧密耦合，以确保共模抑制比。走线周围应避免其他信号线。

阻抗控制与线宽计算方法

阻抗控制是信号完整性设计中的核心环节。当信号传输线的特征阻抗与源端和接收端的阻抗匹配时，可以最大限度地减少反射。

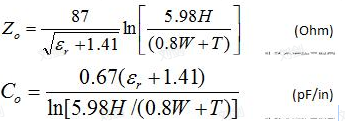

传输线的特征阻抗主要由以下因素决定：

● 走线宽度

● 介质厚度

● 介电常数

● 走线到参考平面的距离

工程师通常会使用阻抗计算器或PCB设计软件内置的阻抗计算工具来确定合适的线宽和介质厚度，以达到目标阻抗（例如50欧姆单端或100欧姆差分）。

减少过孔数量对信号完整性的好处

过孔（Via）是连接PCB不同层导线的孔洞。虽然过孔是必要的，但它会引入寄生电感和电容，在高速信号传输中产生阻抗不连续，导致反射和信号失真。

因此，在设计中应尽可能：

● 减少过孔数量：特别是对于高速信号线，尽量避免不必要的过孔。

● 优化过孔设计：使用小直径过孔和盘，并确保过孔旁边有足够的接地过孔（回流过孔），为信号提供完整的返回路径。

● 避免高速信号线穿越多个参考平面：这会导致回流路径中断，引入较大的地环路。

PCB仿真软件的辅助作用

在复杂的高速PCB设计中，仅仅依靠经验往往不足以保证信号完整性。专业的PCB仿真软件（如Ansys SIwave, Cadence Sigrity, Keysight ADS等）能够：

● 预测信号传输行为：在实际制板前，对反射、串扰、时序、电源完整性等问题进行仿真分析。

● 识别潜在问题：帮助设计师在早期阶段发现并解决设计缺陷。

● 优化设计方案：通过迭代仿真，找到最佳的走线布局、层叠结构和阻抗匹配方案。

利用仿真工具能够大大缩短开发周期，降低返工风险。

总结与设计建议

保证多层PCB的信号完整性是一项系统工程，需要从设计初期就予以重视。以下是一些关键设计建议：

1.  规划先行：在开始布局走线前，详细规划层叠结构、电源和地平面。

2.  紧密耦合：信号层与其参考平面应紧密耦合，提供低阻抗回流路径。

3.  阻抗控制：对所有高速信号线进行阻抗控制，确保匹配。

4.  优化关键走线：特别关注时钟线和差分线的设计，遵循最佳实践。

5.  减少过孔：尽量减少高速信号线的过孔数量，并优化过孔设计。

6.  利用仿真：对于复杂设计，务必使用PCB仿真软件进行验证。

7.  接地良好：确保系统拥有稳定、低阻抗的接地系统。

通过遵循这些原则和建议，您将能够有效地保证多层PCB的信号完整性，为您的电子产品提供稳定可靠的性能。
