PCB接地层终极指南：提高信号完整性并降低EMI

如果您希望改进印刷电路板 （PCB） 设计，了解 PCB 接地层至关重要。接地层是 PCB 上的大面积铜，用作电信号的公共参考点，有助于减少电磁干扰 （EMI） 并增强信号完整性。在本综合指南中，我们将深入探讨接地层的优势、它们如何帮助降低 EMI，并提供详细的设计指南以确保您的电路发挥最佳性能。

什么是 PCB 接地层，为什么它很重要？

PCB 接地层是电路板内部或表面上的一层铜，充当所有组件的公共接地参考。它为返回电流提供低阻抗路径，稳定电压水平，并最大限度地减少电路中的噪声。如果没有合适的接地层，您的 PCB 可能会出现信号失真、串扰和 EMI 过多等问题，从而破坏敏感电子设备的性能。

接地层在高速数字和模拟设计中尤为重要，在这些设计中，信号完整性和降噪是重中之重。通过采用精心设计的接地层，您可以显着提高电路板的可靠性和效率。让我们探讨一下主要优点和设计原则，以帮助您掌握 PCB 布局的这一重要方面。

PCB 接地层的主要优点

了解接地层的优势是发挥其潜力的第一步。下面，我们详细介绍了使接地层成为现代 PCB 设计必备品的主要优点。

1. 通过接地层降低 EMI

当不需要的电噪声扰乱电子设备的运行时，就会发生电磁干扰 （EMI）。接地层充当屏蔽层，通过为返回电流提供低阻抗路径来降低 EMI。这可以防止电流形成辐射电磁场的大环路。研究表明，固态接地层可以将高频电路中的辐射 EMI 降低高达 20 dB，确保符合严格的监管标准。

例如，在 4 层 PCB 设计中，在信号走线下方放置连续接地层可以有效抑制来自高速信号的噪声，例如运行频率为 100 MHz 或更高的信号。这使得接地层对于无线通信和汽车电子等应用不可或缺，因为在这些应用中，EMI 可能会导致严重故障。

2. 接地层的信号完整性

信号完整性是指电信号在电路中传播时的质量和可靠性。接地层通过提供一致的参考电压和最大限度地减少阻抗失配来帮助保持信号完整性。对于高速信号，例如工作频率为 1 GHz 的 DDR 存储器接口中的信号，接地层可以通过确保返回电流遵循信号走线下方的最短路径来减少信号反射和串扰。

如果没有接地层，信号走线可能会出现压降或噪声拾取，从而导致数据错误。实施良好的接地层可确保更清晰、更稳定的信号，这对于高性能设计至关重要。

3. 改进的配电

接地层与电源层携手工作，创建低阻抗配电网络。这减少了电压波动并确保组件获得稳定的电力。例如，在具有多个 IC 消耗瞬态电流的设计中，接地层可以通过在电路板上均匀分布返回电流来防止电压骤降。

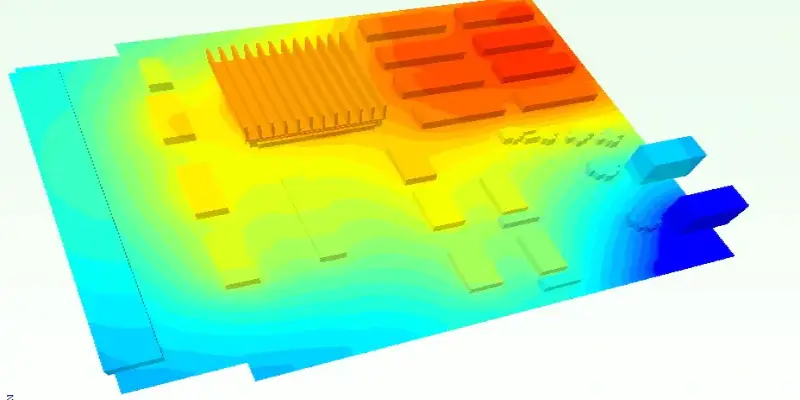

4. 热管理

接地层还通过将热能分布在大铜区域来帮助散热。这在 MOSFET 等组件产生大量热量的电力电子产品中特别有用。接地层可以降低电路板的热阻，有助于保持安全的工作温度。

接地层设计指南：实现最佳性能的最佳实践

现在我们已经介绍了这些好处，让我们深入了解实用的 PCB 接地层教程。这些设计技巧将帮助您创建能够最大限度地提高信号完整性和最小化 EMI 的电路板。

1. 使用连续接地层

只要有可能，请将 PCB 的整个层专用于坚固、完整的接地层。接地层中的断路或分裂会产生返回电流的高阻抗路径，从而导致噪声和 EMI 增加。例如，在 4 层板中，将第二层保留为连续接地层，为上下信号层提供参考。

如果由于混合信号设计（例如，模拟和数字部分）而不可避免地出现分离，请确保它们被战略性地放置并与电容器桥接，以在高频下保持低阻抗连接。

2. 最大限度地减少返回路径中断

返回电流应遵循电阻最小的路径，最好位于信号走线的正下方。避免在接地层中的裂口或间隙上布线信号走线，因为这会迫使返回电流采用更长、噪声更大的路径。对于以 5 Gbps 运行的 USB 3.0 等高速信号，即使返回路径中的轻微中断也会降低信号质量。

谨慎使用过孔，并将它们放置在靠近层之间的信号转换的位置，以保持返回路径短。仿真软件等工具可以帮助在设计阶段可视化返回电流路径。

3. 单独的模拟和数字接地（必要时）

在混合信号设计中，分离模拟和数字接地可以防止数字电路的噪声干扰敏感的模拟组件。但是，这些接地应连接到电源附近的单个点，以避免产生接地环路。这种技术在音频放大器设计中很常见，因为模拟信号需要保护免受数字开关噪声的影响。

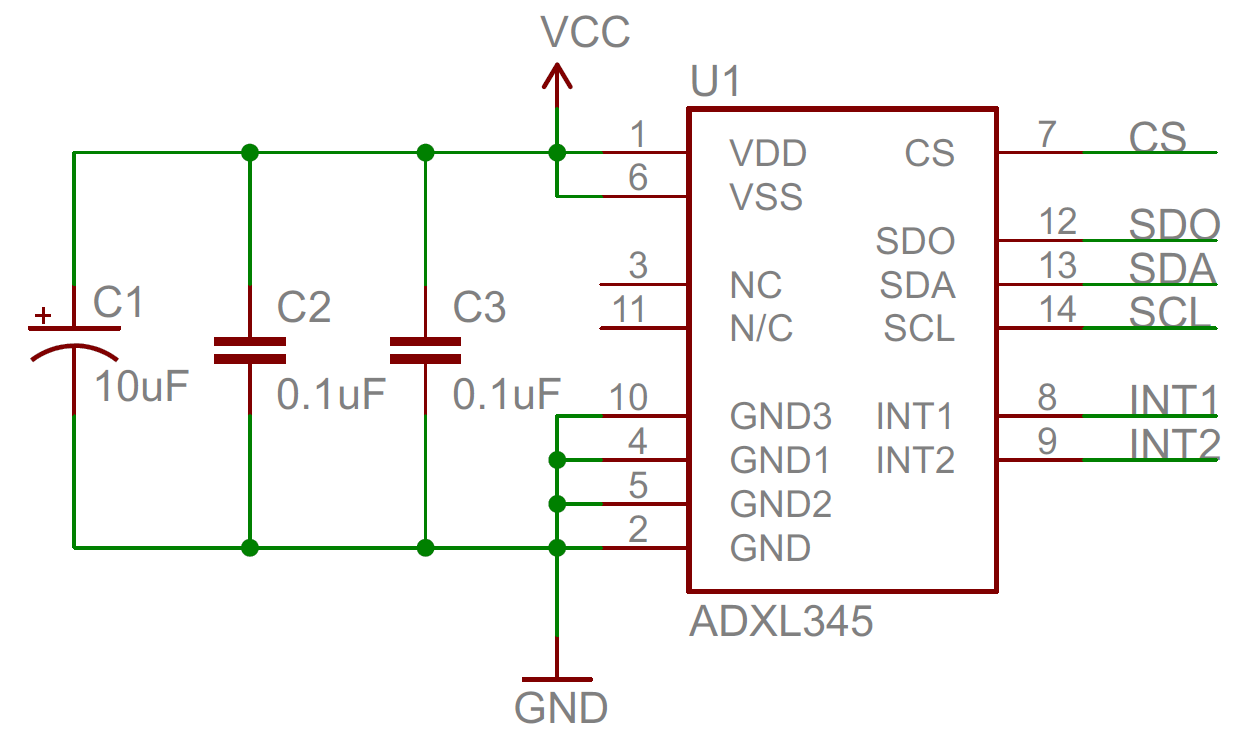

4. 将去耦电容器放置在靠近 IC 的位置

去耦电容器通过滤除噪声来稳定电源，但其有效性取决于放置位置。将它们放置在尽可能靠近 IC 的电源引脚的位置，与接地层有短走线。对于工作频率为 50 MHz 的微控制器，放置在电源引脚 0.1 英寸范围内的 0.1 μF 电容器可以显着降低噪声尖峰。

5. 避免在没有接地基准的情况下重叠高速信号

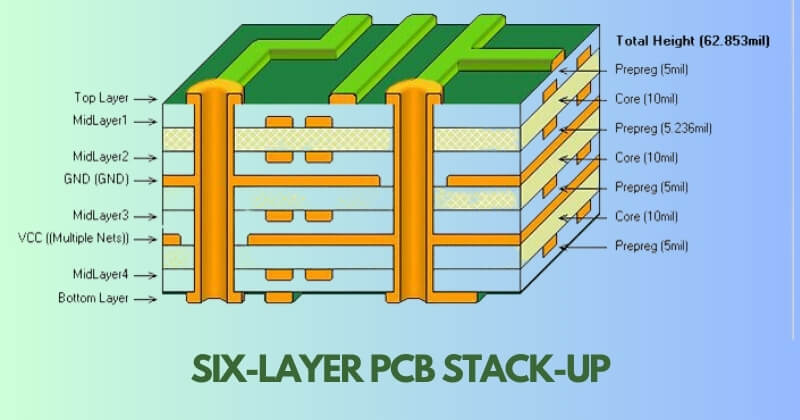

在多层板中，确保高速信号走线与接地层相邻。如果信号层夹在两个没有接地基准的电源层之间，则可能导致串扰和EMI。始终将接地层作为关键信号的参考层，以保持阻抗控制——对于大多数高速设计来说，阻抗通常约为 50 欧姆。

要避免的常见接地平面错误

即使有最好的意图，某些设计错误也会破坏接地层的有效性。以下是 PCB 布局过程中需要注意的一些陷阱。

1. 使用铜浇注而不是实心平面

虽然铜浇注（小块铜）可以帮助在简单的设计中接地，但它们不能替代坚固的接地层。浇注通常有间隙或不规则形状，导致返回路径不一致并增加 EMI。在复杂或高速设计中，始终选择专用的连续接地层。

2. 忽略地平面拼接

在多层板中，不同层上的接地层应使用缝合过孔连接。如果没有适当的拼接，隔离的接地区域可能会充当天线，辐射噪声。在电路板周边以固定的间隔（例如，每 0.5 英寸）放置过孔，以确保均匀的接地电位。

3. 信号过载接地层

切勿将信号走线或电源线布线穿过接地层。这会破坏平面的连续性并产生噪声。保留接地层专用于接地，以保持其有效性。

使用接地层降低 EMI 的高级技巧

对于需要最高水平 EMI 抑制的设计，请考虑这些高级策略，将您的接地层实现提升到一个新的水平。

1. 为大型板实施接地网格

在非常大的 PCB 中，由于成本或层的限制，单个接地层可能不可行。在这种情况下，接地网格（互连接地走线网络）可以近似实体平面的优势。确保网格间距足够小（例如，小于最高频率信号波长的 1/20）以防止 EMI 辐射。

2. 在高频设计中使用多个接地层

对于工作频率高于 1 GHz 的射频应用，多个接地层可以提供额外的屏蔽。在信号层之间堆叠接地层，以隔离高频信号并减少串扰。这种方法在信号隔离至关重要的微波电路设计中很常见。

3. 用接地过孔屏蔽敏感区域

用连接到接地层的接地过孔环包围敏感元件或走线。这会产生法拉第笼效应，阻止外部 EMI 干扰关键信号。该技术通常用于无线模块，以保护射频信号免受外部噪声源的影响。

如何测试和验证您的接地平面设计

设计接地层后，验证是确保其按预期运行的关键。使用以下方法测试 PCB 的信号完整性和 EMI 问题。

1. 模拟返回路径

使用具有仿真功能的 PCB 设计软件对返回电流路径进行建模。这有助于识别接地层中可能影响性能的潜在瓶颈或中断。

2. 测量 EMI 排放

使用频谱分析仪进行 EMI 测试，以测量电路板的辐射发射。将结果与监管标准（例如 FCC 或 CISPR）进行比较，以确保合规性。如果排放量很高，请重新检查您的接地层设计，以查找间隙或分裂。

3. 用示波器检查信号完整性

使用示波器分析信号波形的噪声、过冲或振铃。对于 2.5 Gbps 的 PCIe 等高速信号，干净的波形表明接地层设计良好，阻抗失配最小。

掌握 PCB 接地层以实现卓越设计

PCB 接地层是有效电路设计的基石，为信号完整性和 EMI 降低提供了无与伦比的优势。通过遵循本接地层设计指南中概述的最佳实践，您可以创建即使在要求苛刻的应用中也能可靠运行的电路板。从使用连续的接地层到避免常见错误（例如过孔放置不当），每个细节对于实现最佳结果都很重要。

无论您是寻求 PCB 接地层教程的初学者，还是希望提高技能的经验丰富的工程师，这些策略都将帮助您构建更好的电路。在您的下一个项目中实施这些技巧，以提高性能、降低噪音并确保您的设计因其质量和可靠性而脱颖而出。

通过正确的接地层设计方法，您就可以很好地掌握 PCB 布局的艺术。不断试验、测试和完善您的技术，以在不断发展的电子设计世界中保持领先地位。
