在快速发展的汽车技术世界中，电子系统是车辆安全、性能和连接性的核心。然而，这些关键系统经常受到电磁干扰（EMI）的影响，这可能会中断其运行。通过有效的屏蔽策略确保电磁兼容性（EMC）对于汽车 PCB（印刷电路板）至关重要。

为什么 EMI/EMC 屏蔽对汽车 PCB 很重要

现代车辆配备了电子控制单元（ECU）、传感器、信息娱乐系统和高级驾驶辅助系统（ADAS）。这些系统在恶劣的电磁环境中运行，周围环绕着电动机和无线通信设备等高功率组件。如果没有适当的 EMI 屏蔽和 EMC 合规性，干扰可能会导致信号失真、系统故障，甚至安全隐患。例如，ADAS 模块中的信号中断可能会延迟关键的制动响应，从而危及生命。

EMI 屏蔽可防止外部或内部电磁场干扰敏感电路，而 EMC 可确保设备在不影响其他系统或受其影响的情况下运行。在汽车应用中，为了满足 ISO 11452 和 CISPR 25 等严格的行业标准，实现这两点是不容谈判的，这些标准定义了车辆电子设备可接受的 EMI 水平。

现代车辆内饰与突出显示的电子系统

汽车 PCB EMI/EMC 合规性的主要挑战

由于以下因素，汽车环境对 EMI/EMC 合规性提出了独特的挑战：

高密度电子产品：车辆中的 PCB 通常很紧凑，组件紧密地包装在一起，增加了串扰和干扰的风险。
恶劣的作条件：温度波动、振动和湿度会降低屏蔽材料的质量或影响接地稳定性。
宽频率范围：汽车系统在从低频电源系统到高频无线信号的广泛频率范围内运行，这使得 EMI 控制变得复杂。
监管标准：严格的 EMC 标准需要进行广泛的测试和设计调整以确保合规性。

应对这些挑战需要采用多层方法，结合屏蔽材料、布局优化和稳健的设计实践。让我们探讨一下汽车 PCB EMI 屏蔽和 EMC 合规性 PCB 设计的最有效策略。

汽车 PCB 的有效 EMI/EMC 屏蔽策略

1. EMI屏蔽材料和外壳的使用

保护汽车 PCB 免受 EMI 影响的主要方法之一是使用导电屏蔽材料。这些材料阻挡或重定向电磁场，防止它们到达敏感组件。常见选项包括：

金属防护罩：铝或铜屏蔽层可以放置在关键组件上，以阻挡外部 EMI。对于汽车应用来说，这些通常重量轻且经济高效。
导电涂层：在 PCB 外壳上涂上导电油漆或涂层可以提供额外的保护层，防止高频干扰。
垫圈和密封件：导电垫圈通过密封电磁波可能穿透的间隙来确保外壳保持 EMI 密封。

例如，高频射频模块上的金属屏蔽层可以减少多达 30 dB 的干扰，从而显着提高信号完整性。但是，请确保屏蔽材料符合车辆的热和机械要求，以避免随着时间的推移而退化。

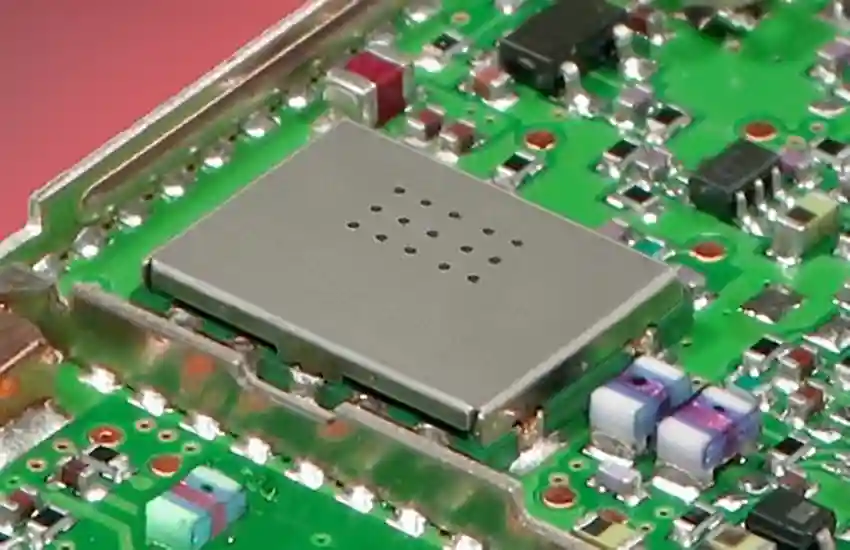

带金属屏蔽层的 PCB

2. EMI降低的接地技术

正确的接地技术对于最大限度地减少 EMI 和确保电磁兼容性至关重要。接地为不需要的电流消散提供了低阻抗路径，从而降低了系统中的噪声。关键的基础策略包括：

单点接地：将所有接地点连接到单个基准电压源，以避免接地环路，接地环路可充当 EMI 的天线。这对于低频系统特别有效。
多层接地层：在多层 PCB 中，将整层专用于接地。阻抗小于 1 欧姆的实心接地层可以显着降低走线之间的噪声耦合。
接地缝合过孔：使用多个过孔跨层连接接地层，确保一致的低阻抗路径。间隔小于 λ/20（其中 λ 是最高频率信号的波长）的空间过孔，以防止 EMI 泄漏。

在汽车 PCB 中，接地还必须考虑车辆的底盘，这通常用作公共接地。确保与机箱的安全连接，以避免浮动接地，这会放大干扰。

3. 抑制EMI的滤波技术

滤波技术对于抑制源头的 EMI 或防止其到达敏感电路至关重要。滤波器去除不需要的频率，同时允许所需信号通过。常见的过滤方法包括：

低通滤波器：这些用于阻挡电源线中的高频噪声。例如，截止频率为100 kHz的低通滤波器可以有效降低电源转换器的开关噪声。
铁氧体磁珠：铁氧体磁珠与电源走线串联放置，充当高频扼流圈，衰减 10 MHz 以上的噪声，同时允许直流电流流动。
去耦电容器：这些电容器（通常为 0.1 μF 至 1 μF）靠近 IC 电源引脚，可将高频噪声分流到地，从而稳定电压水平。

在汽车设计中，必须根据系统的工作频率来选择滤波器。例如，在以 1 Mbps 运行的 CAN 总线系统中，确保滤波器不会衰减低于 5 MHz 的信号，以避免数据丢失。

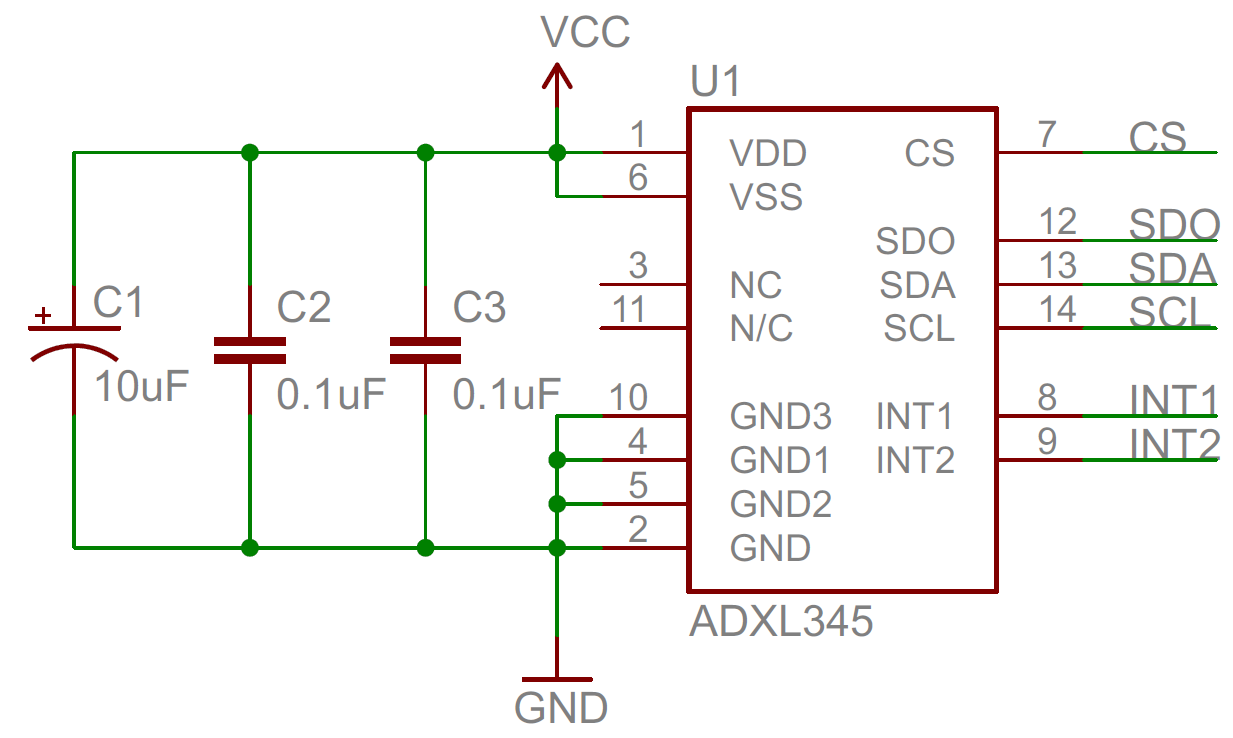

去耦电容器

4. 符合 EMC 的汽车 PCB 设计指南

EMC 合规性 PCB 的设计从布局阶段开始。糟糕的布局选择会放大 EMI，即使使用最好的屏蔽材料也是如此。请遵循以下汽车 PCB 设计指南以尽量减少干扰：

痕量分离：使高速信号走线（例如时钟线）远离电源走线，以防止串扰。对于工作在 50 MHz 以上的信号，保持至少 3 倍走线宽度的间距。
走线长度短：尽量减少高频走线的长度，以降低其充当天线的能力。对于高于 100 MHz 的信号，将走线长度保持在波长的 1/10 以下。
元件放置：将嘈杂的组件（如开关稳压器）与敏感的模拟电路分组。将去耦电容器放置在 IC 电源引脚 1 cm 范围内，以最大限度地提高效率。
层叠层：使用带有专用电源层和接地层的 4 层或更高层 PCB 叠层。典型的叠层可能是信号-接地-功率-信号，确保高速信号在接地层附近路由以控制阻抗。

通过遵守这些准则，设计人员可以将 EMI 降低多达 20 dB，从而显着提高汽车环境中的系统可靠性。

汽车 PCB 中 EMC 合规性的测试和验证

针对 EMI/EMC 进行设计只是成功的一半;严格的测试对于确保符合汽车标准至关重要。常见的测试包括：

辐射发射测试：测量 PCB 发出的电磁场，确保它们落在 CISPR 25 定义的范围内（对于高达 1 GHz 的频率，通常在 1 米处低于 30 dBμV/m）。
传导发射测试：评估通过电源线传导的噪声，通常要求在 150 kHz 至 30 MHz 范围内低于 50 dBμV 的电平。
抗扰度测试：将 PCB 暴露于外部 EMI（根据 ISO 11452），以验证其在高达 100 V/m 的场强下运行无故障。

应在设计阶段的早期使用预合规工具进行测试，以便在全面认证之前识别问题。这种迭代方法节省了时间和成本，确保最终设计满足电磁兼容性的所有监管要求。
