电源平面过孔：优化布局以确保信号完整性

在 PCB 设计领域，电源平面过孔在确保信号完整性和可靠性能方面发挥着至关重要的作用。如果您想知道如何通过放置来优化电源层以确保信号完整性，答案在于战略定位、了解电流容量和最小化电感。正确的过孔缝合并遵守放置指南可以显着降低噪音、改善功率传输并增强整体电路稳定性。

什么是电源平面过孔，为什么它们很重要？

电源层过孔是印刷电路板 （PCB） 中的小导电路径，用于连接不同层的电源层和接地层。这些过孔对于向组件供电和维持稳定的信号参考至关重要。如果放置不当，电源平面过孔可能会引入噪声、增加电感并降低信号完整性，从而导致高速或大电流应用中的性能问题。

信号完整性是指电信号在电路中传播时的质量。信号完整性差会导致数据错误、时序问题和电磁干扰 （EMI）。通过优化电源平面，您可以创建低阻抗的供电路径并减少不必要的噪声，确保信号保持干净可靠。

通过拼接了解电源平面

电源平面过孔拼接涉及在 PCB 周围战略性地放置多个过孔，以跨层连接电源层或接地层。该技术通常用于创建强大的配电网络 （PDN） 并最大限度地减少阻抗。过孔缝合通过为电流流动提供多条低电阻路径，有助于降低压降、改善电流分布并降低 EMI。

在高速设计中，过孔拼接在微处理器或 FPGA 等大电流组件附近尤为重要。例如，在电源平面周围以固定的间隔（例如，每 0.5 英寸）放置过孔可以减少环路电感并确保稳定的电压传输。如果没有适当的拼接，您可能会在电流密度过高的地方产生“热点”，从而导致过热或信号衰减。

关键提示：通过拼接实现电源平面时，使用网格图案实现均匀的电流分布。确保过孔靠近元件电源引脚放置，以尽量减少电流必须传播的距离。

通过电流容量供电平面：它们能处理多少？

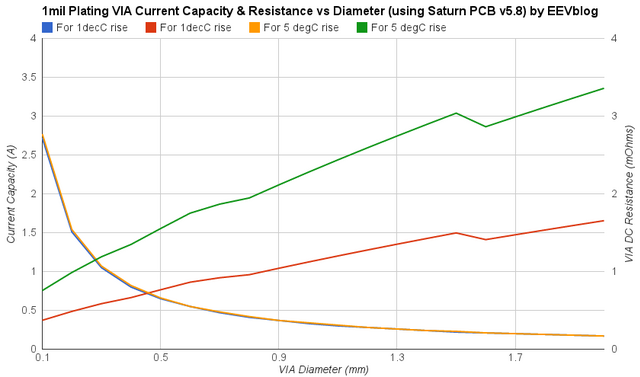

电源平面过孔设计中最关键的因素之一是了解其当前容量。过孔可以处理的电流量取决于其直径、电镀厚度和所使用的材料。直径为 10 密耳（0.010 英寸）和标准镀铜的典型过孔可以安全地承载大约 1-2 安培的电流。然而，对于大电流应用，您可能需要更大的过孔或多个并联过孔来分配负载。

要计算电流容量，您可以使用行业标准公式或参考 PCB 设计指南。例如，载流能力随着过孔横截面积的增加而增加。将过孔的直径加倍可以将其电流容量增加四倍。然而，热考虑同样重要。通过过孔的电流过大会导致过热，从而导致可靠性问题。根据经验，将电流密度保持在 500 A/in2 以下以避免热应力。

通过电感的电源平面：最大限度地减少影响

电源平面过孔中的电感是信号完整性的主要问题，尤其是在高速设计中。过孔电感会导致电压波动并延迟向组件供电，从而导致信号失真。过孔的电感取决于其长度、直径以及与其他导电元件的接近程度。较短、较宽的过孔通常具有较低的电感。

例如，长度为 50 密耳、直径为 10 密耳的典型过孔的电感可能约为 1-2 nH（纳亨利）。虽然这看起来很小，但在工作频率为 1 GHz 或以上的高频电路中，即使是很小的电感也会产生显着的阻抗，从而中断电力传输。

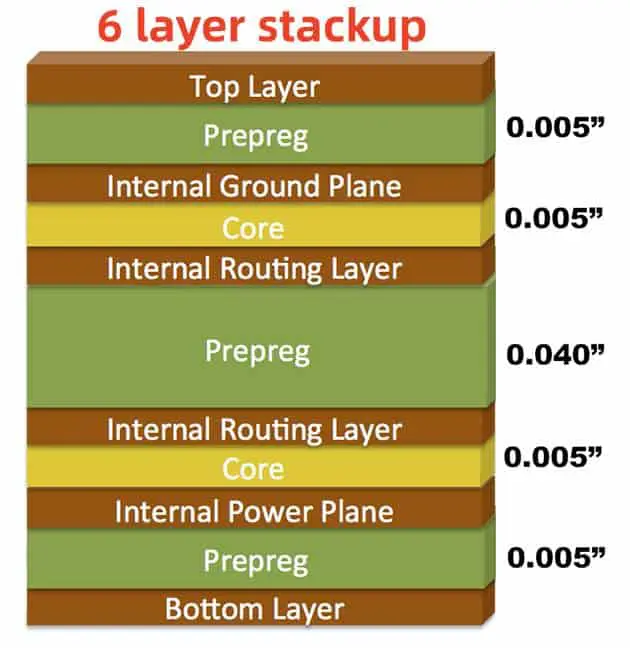

最佳实践：为了最大限度地减少电感过孔的电源层，请通过连接相邻层上的电源层来使用尽可能短的过孔长度。此外，将多个过孔并联放置以降低有效电感。对于关键的高速信号，通过优化过孔尺寸和层叠层，将过孔电感控制在0.5 nH以下。

过孔放置指南，实现最佳信号完整性

正确的过孔放置是 PCB 设计中保持信号完整性的基石。错位的过孔会引入噪声、增加阻抗并产生接地反弹。以下是电源平面过孔应遵循的一些关键过孔放置指南：

• 将过孔靠近电源引脚放置：将电源平面过孔放置在尽可能靠近 IC 和其他大电流元件的电源引脚的位置。这减少了环路面积并最大限度地减少了电感。例如，在电源引脚的 50 密耳范围内放置过孔可以显着改善功率传输。

• 对大电流路径使用多个过孔：对于需要超过 1 安培的组件，并联使用多个过孔以均匀分配电流并降低热应力。

• 避免信号路径中的过孔：使电源平面过孔远离高速信号走线，以防止干扰。如果不可避免，请确保附近有坚固的接地层以屏蔽信号。

• 定期缝合地平面：在多层板中，以规则的间隔（例如，每 0.2-0.5 英寸）用过孔缝合接地层，以保持信号的低阻抗返回路径。

• 考虑通过纵横比：确保过孔的高径比（纵横比）低于 10：1，以保持可制造性和可靠性。高纵横比会导致电镀缺陷。

通过遵循这些通过放置指南，您可以创建一个强大的配电网络，支持信号完整性并防止性能问题。

信号完整性过孔：特殊注意事项

信号完整性过孔专门用于通过提供干净的返回路径和减少串扰来保持高速信号的质量。与专注于电流传输的电源平面过孔不同，信号完整性过孔通常放置在差分对或高速走线附近，以控制阻抗并最大限度地减少反射。

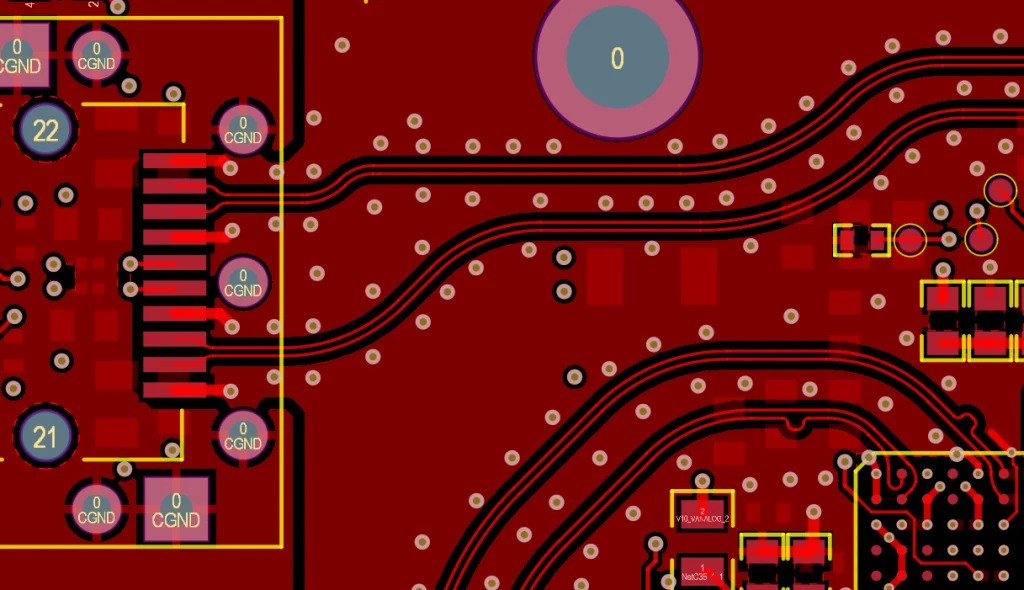

例如，在具有 10 Gbps 信号的设计中，将接地过孔放置在信号过孔附近有助于保持 50 欧姆的受控阻抗，从而减少信号失真。此外，信号完整性过孔应对称地放置在差分对周围，以平衡返回路径并防止偏斜。

关键提示：使用仿真工具分析过孔放置对信号完整性的影响。工具可以帮助您在制造前对阻抗失配进行建模并优化过孔位置。

在电源平面过孔设计中应避免的常见错误

即使是经验丰富的设计人员在放置电源平面过孔时也会犯错误。以下是一些需要注意的常见陷阱：

• 过孔缝合不足：未能为电源或接地层使用足够的过孔可能会导致高阻抗和电压降。始终使用网格图案在高电流区域进行拼接。

• 单个过孔过载：依赖单个过孔提供大电流会导致过热和故障。将负载分布在多个过孔上。

• 忽略图层过渡：层之间的过孔转换规划不当会引入电感并破坏信号完整性。保持过渡简短直接。

• 忽视热管理：大电流过孔会产生热量。确保适当的间距，如果担心散热，请考虑热通孔。

通过避免这些错误，您可以确保更可靠、更高效的 PCB 设计。

优化过孔放置的工具和技术

现代 PCB 设计软件提供了强大的工具来帮助优化电源平面。自动放置、阻抗计算器和热分析等功能可以简化设计过程。此外，运行信号完整性和配电模拟可以在制造前识别潜在问题。

例如，模拟具有不同间隔间隔的过孔的电源平面可以揭示最小化压降的最佳配置。一个常见的目标是通过调整通孔放置和计数，将电压纹波保持在电源电压的 1% 以下（例如，5V 电源轨为 50 mV）。

实用提示：使用设计规则检查 （DRC） 确保过孔满足制造限制，例如最小间距和纵横比，以避免制造问题。

使用电源平面过孔实现信号完整性

优化过孔放置的电源层是在 PCB 设计中实现信号完整性的基本步骤。通过通过拼接关注电源平面、了解电流容量、最小化通过电感并遵循通过放置指南，您可以创建一个强大的配电网络，支持干净的信号和可靠的性能。无论您是在高速数字电路还是大电流电源上工作，信号完整性过孔的原则都保持不变：战略布局、仔细规划和对细节的关注。
